环保在线监测系统,监测设备+环保数采仪+云平台,目标因子采集、无线同步远传、数据分析处理、远程平台监测控制。计讯物联环保在线监测广泛应用于工业制造、化工生产、制药厂、钢铁厂、造纸厂、建材厂、污水治理、大气治理等智能化环保场景,实现水质监测、大气监测、污染源工况监控,对接相关环保监督部门,避免作弊行为,深入贯彻环保理念。

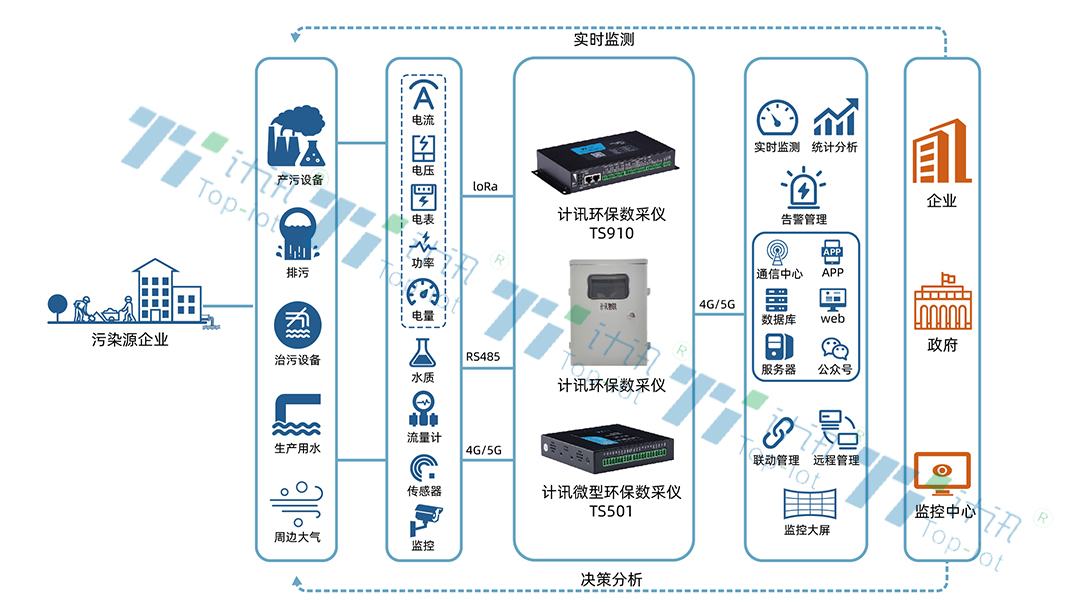

环保在线监测组成原理
![\](/uploadfile/image/20220928/20220928111024_71007.png)
感知层:监测现场水、气检测设备、传感器、仪器仪表、视频摄像头、治污设施、阀门闸门等。空气质量检测仪、水质监测仪、流量计、电表、温湿度计、风速、风向、气压、雨量、噪声、光照、PM2.5、PM10等。
传输层:环保数采仪TS501/TS511/TS910数据采集传输终端,下行对接前端感知层设备,数据采集、存储、处理、无线远传,上行对接控制中心,协议转换、命令执行。
应用层:监控中心,智慧环保监测云平台,pc端、手机端,数据在线监测、远程控制、超标告警。

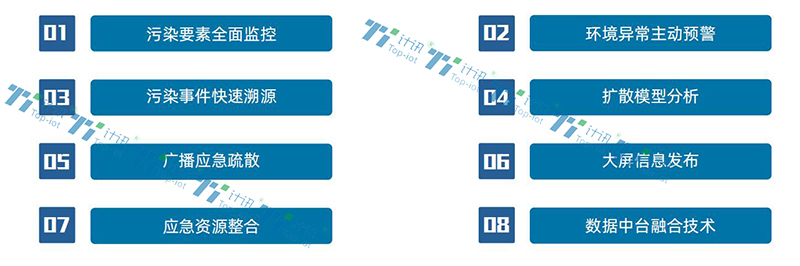

环保在线监测系统功能
数据在线采集,同步传输,平台实时监控,报警预警管理、事件应急联动、事件处置跟踪、统计分析呈现。

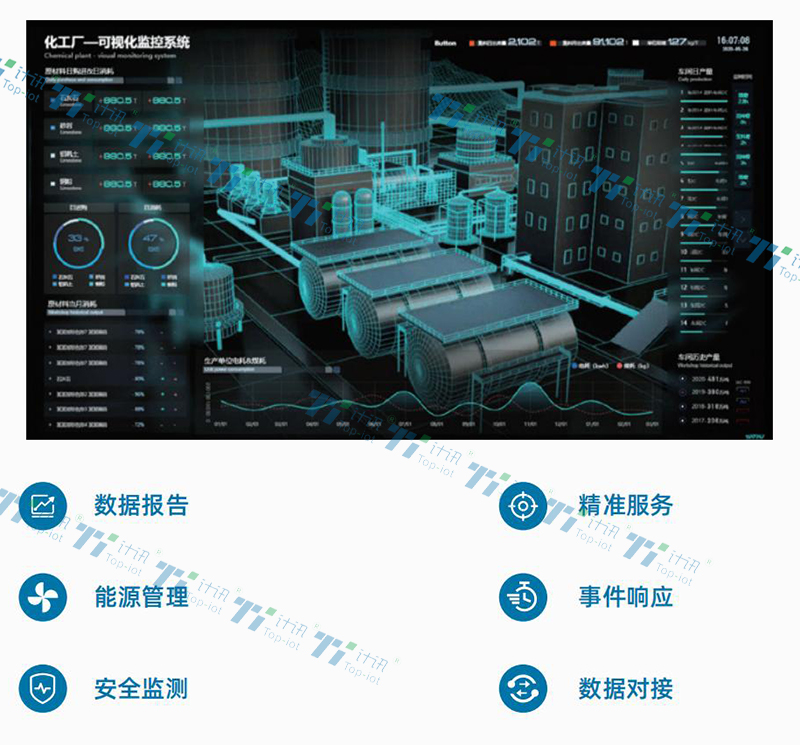

数字化三维地图与GIS系统结合,通过一体化三维平台实现实时监控、数据预警、智能计算。
视频智能监控、AI深度识别,视频字符流双重叠加。
![\](/uploadfile/image/20220928/20220928111039_58963.png)
趋势分析掌握排放规律,减少污染源排放,有效改善环境。
预警提醒,超标报警,及时整改,高效率运作。
丰富传感器接入,多方位全角度,做到环保精准监测。
串口、无线、北斗等多通信方式选择。
市电、太阳能供电,使用不受限。
工业级设计,质量过硬,运行稳定。
![\](/uploadfile/image/20220928/20220928111100_41657.png)

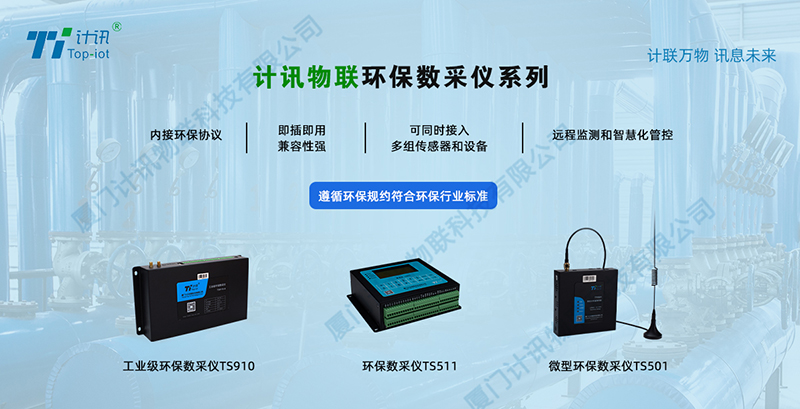

环保在线监测终端环保数采仪
![\](/uploadfile/image/20220928/20220928111114_54615.png)
l 高性能工业级 32 位通信处理器、数采仪TS910ARM架构高端处理器;
l 支持低功耗模式,包括休眠模式、定时上下线模式;
l 采用金属外壳,通过EMC测试,耐高低温,保护等级IP30,金属外壳和系统安全隔离,特别适合于生态环境监测现场的应用;
l 宽电源输入(DC 9~35V),电源接口内置反相保护和过压保护;
l 定时数据采集、本地存储、自动上报,实时数据、分钟数据、小时数据、日数据;
l 断电、断网续传和数据自动补发功能,保证数据完整性;
l WDT 看门狗设计,保证系统稳定,采用完备的防掉线机制,保证数据终端永远在线;
l WAN/LAN、RS232接口、RS485接口、I2C接口、TTL电平串口、开关量输入接口、 模拟量输入接口、继电器输出、电源输出等可兼容采集多种传感器采集需求;
l 支持有线宽带和无线网络可互为备份,降低通信故障概率;
l 支持视频数据的采集和上传,支持数据字符与视频叠加功能;
l 支持多中心通信,可同时与多个后台服务器进行通信;
l 支持远程参数配置,同时支持平台配置方式和短信配置方式;
l 接收平台下发指令,并可远程控制现场自动监测设备;
l 断电、断网续传和数据自动补发功能,保证数据完整性;
l 可自带液晶触摸显示屏,能显示所连接监测仪表的实时数据(可选配功能);
l 可内置高精度的GPS模块,能够实时上报站点位置信息(可选配功能)。
