水库水雨情和大坝安全监测系统解决方案
时间:2022-11-09本站原创

  

  计讯物联水库水雨情和大坝安全监测系统解决方案,依托物联网感知、无线通信、大数据、云计算技术,由前端监测设备、一体化采集通信遥测终端、监控中心组成,具备大坝安全监测、水雨情自动监测、闸门远程控制、环境气象监测、水质在线监测等能力,实现水库系统健康监测、灾情预警预报、防汛减灾,保持城市供水、灌溉水利系统平衡。

  



  水库水雨情和大坝安全监测系统

  系统设备

  水位计、雨量计、量水堰、测斜仪、渗压计、GNSS接收机遥测终端RTU、视频摄像头、报警器、气象传感(气压、温度、湿度、风速、风向)、水质检测以及其它所需扩展设备。

  

  

水库水雨情和大坝安全监测系统



  系统功能

  前端目标因子感知、采集、传输、自动上报,系统智能化管理,监控大屏、pc、移动、app各途径远程数据、图像视频实时监控,远程泵阀门启停、设备状态监控、大数据分析处理、精准监测、趋势掌握、快速研判、科学决策。

水库水雨情和大坝安全监测系统功能



  计讯物联智慧水利云平台

  l 大坝安全、水库水雨情数据云平台监测,图表、趋势图动态监测,精准预警预报。

  l 监测目标阈值设置,超限告警提示,远程广播信息发布。

  l 视频图像实时监控,历史可查,摄像头远程调度,视频与字符双重叠加。

  l 设备远程添加删除、设备远程配置、设备远程控制、设备状态远程监控(工况、非法开箱、设备被盗)。

  l GIS定位,分散监测点统一管理。

  l 监控大屏、pc、移动、app、短信等信息同步管理。

  l 安全可靠、模块化设计易扩展、操作简便易维护,支持二次开发、私有化定制。



   水库水雨情和大坝安全监测云平台



  

水库水雨情和大坝安全监测云平台



  水库水雨情和大坝安全监测采集通信设备

  规约标准

  l 水文监测数据通信规约 SL651-2014

  l 水资源监测数据传输规约 SZY206-2016

  l 水资源监测数据传输规约 SL/T 427-2021

  l 水文测报系统技术规约和协议 SCSW008-2011、

  l SL180-2015《水文自动测报系统设备 遥测终端机》

  l 四川水文规约、河北水文规约、湖南水文规约、黑龙江水文规约等大部分地区规约

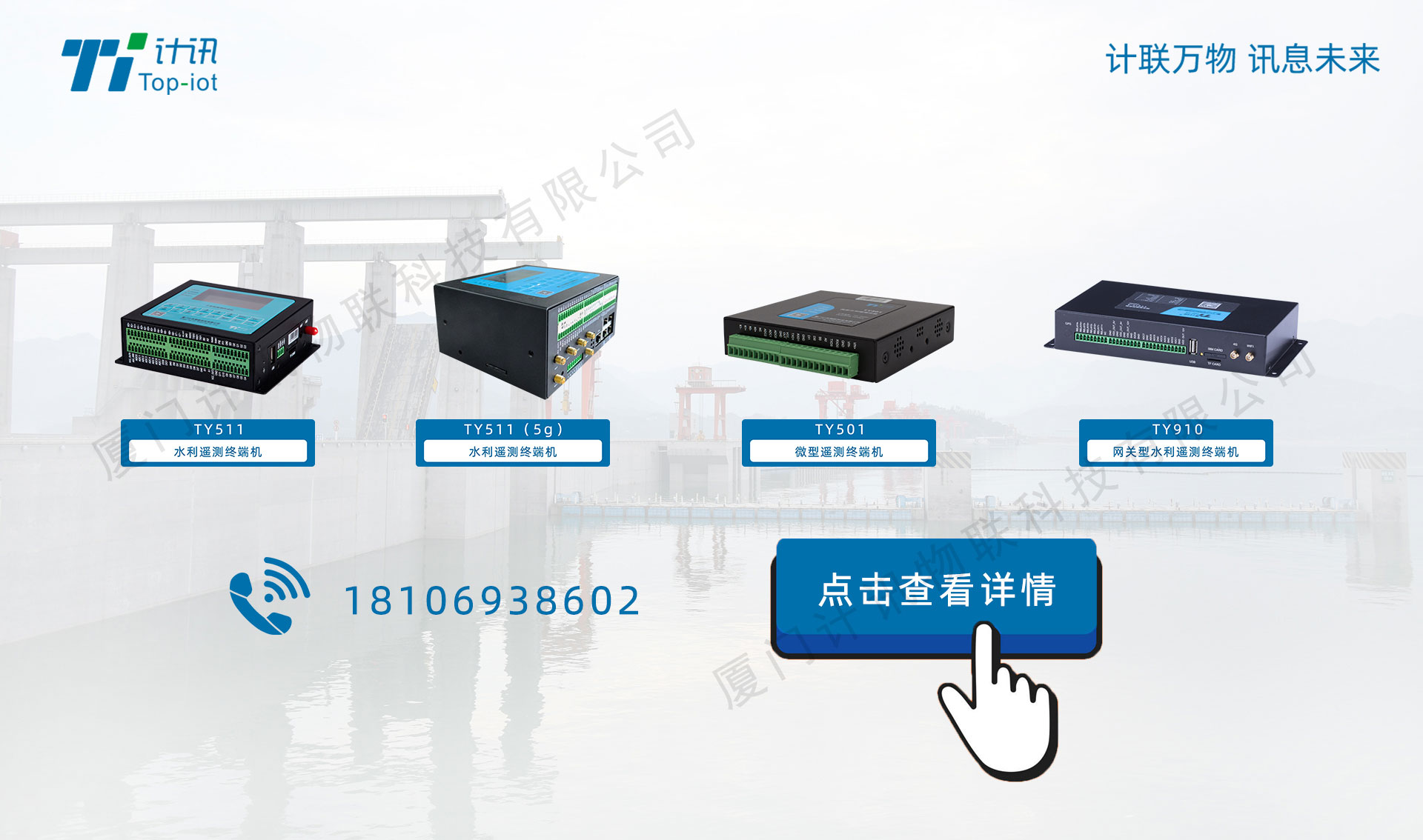

  遥测终端RTU



4G/5G遥测终端RTU



  l 5G/4G全网通,兼容SA/NSA全频段,支持GPS/北斗;

  l 支持水文/水资源规约/HJ212、Json、Modbus TCP/Modbus RTU、MQTT协议等,兼容华为/阿里/电信/移动等主流IOT物联网平台;

  l 丰富接口,内置协议,各类设备传感器仪器仪表即插即用,采集、存储、传输、控制;

  l 主动采集定时上报,多中心多后台服务器通信,支持省、市、县级水文管理平台;

  l 标准Linux 智能操作系统,可以开放二次开发功能;

  l 断电、断网续传和数据自动补发功能,保证数据完整性;

  l 支持市电或太阳能供电;

  l 工业级设计,经过EMC测试,耐高低温-35℃至75℃,宽压5V-35V,防潮、防雷、防电磁干扰,运行稳定可靠;

  

 认证测试报告

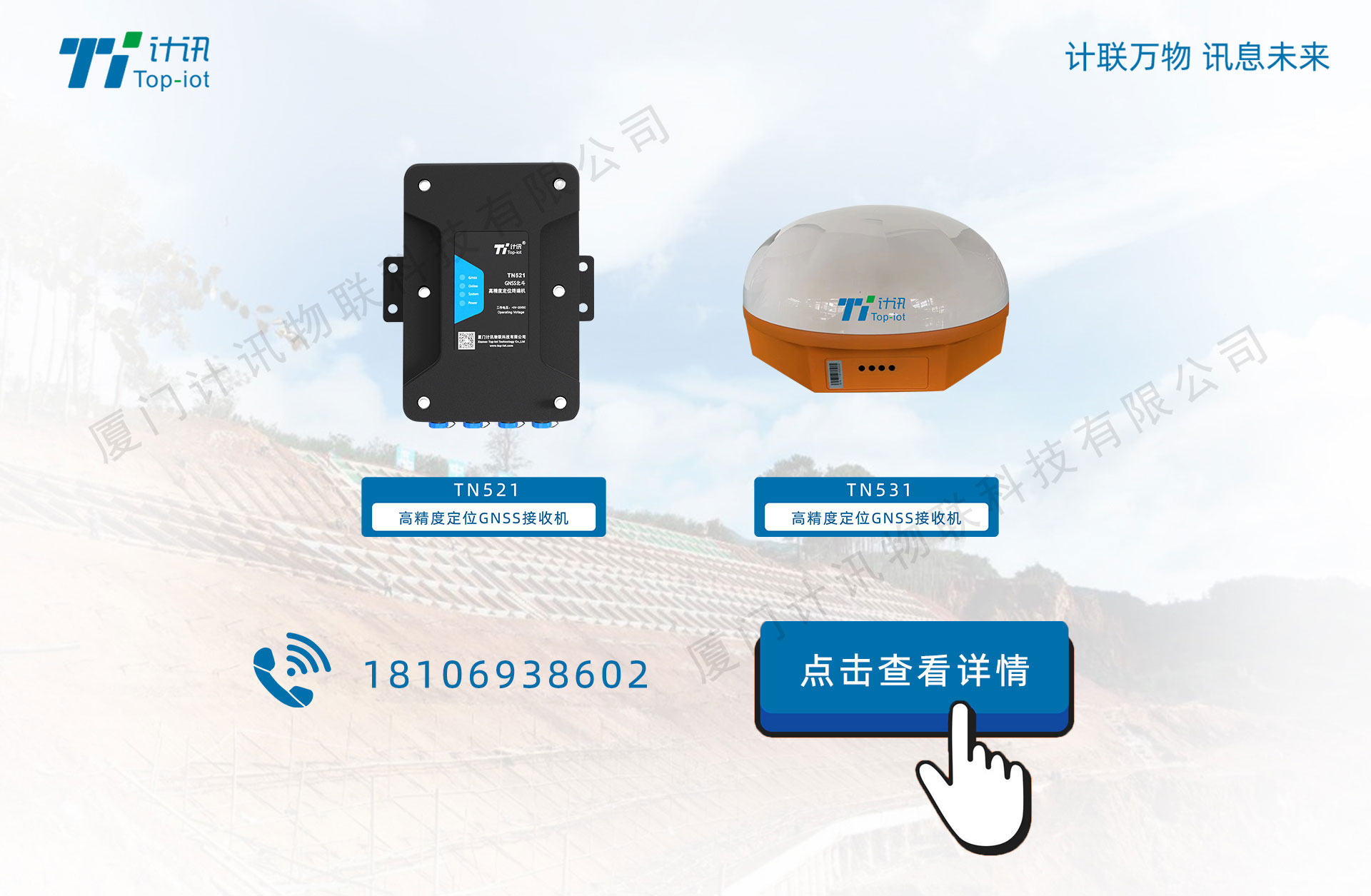

  GNSS接收机TN521

  l 支持GPS L1/L2,BD B1/B2,支持北斗三代;

  l 平面精度±2.5mm+ 1ppm RMS,高程精度±5+1×1ppm RMS;

  l 监测终端内嵌工业级智能平台;

  l 支持4G全网通、全面支持移动/联通/电信2/3/4G网络,兼容更好、信号更强,连接更稳定;

  l 工业级端子接口进行供电,通过专用可供电数据线连接接收机,为接收机提供稳定电源;

  l 接收机具备低功耗特性,整机平均功耗小于2 W;

  l 具备原始数据存储和发送功能,支持离线补发;

  l 通电自启,开机自动连接平台,支持远程配置,修改上传频率,固件升级,供电状态和终端设备状态召测等;支持串口命令主机参数设置;

  l 一体化集成设计,集成卫星天线,GNSS板卡,通信;整机集成度高,便于野外安装调试,增强设备的防护性能;

  l 工业级设计,通过EMC测试,防护等级IP68 ;



GNSS接收机

 接口参数

  



  计讯物联水库水雨情和大坝安全监测系统解决方案广泛应用于水库大坝监测、水雨情监测站、自动雨量站、山洪预警监测、智慧灌溉等领域,支持软硬件特殊功能定制开发服务,支持OEM合作。

  

软件定制

硬件定制
