北斗gnss大坝位移监测 一体化GNSS北斗接收机应用
时间:2021-12-24本站原创

  计讯物联北斗gnss大坝位移监测系统,采用一体化GNSS北斗接收机,平面精度:±2.5mm+ 1ppm RMS,高程精度:±5+1×1ppm RMS,高精度、高集成、高性价比的位移监测终端。GNSS数据解算模块、供电模块、续航电池、WiFi热点配置模块等,支持各类外接传感器,广泛应用于国土地灾、水库大坝等水利建筑物,道路桥梁,路基边坡等领域的形变位移监测。

  

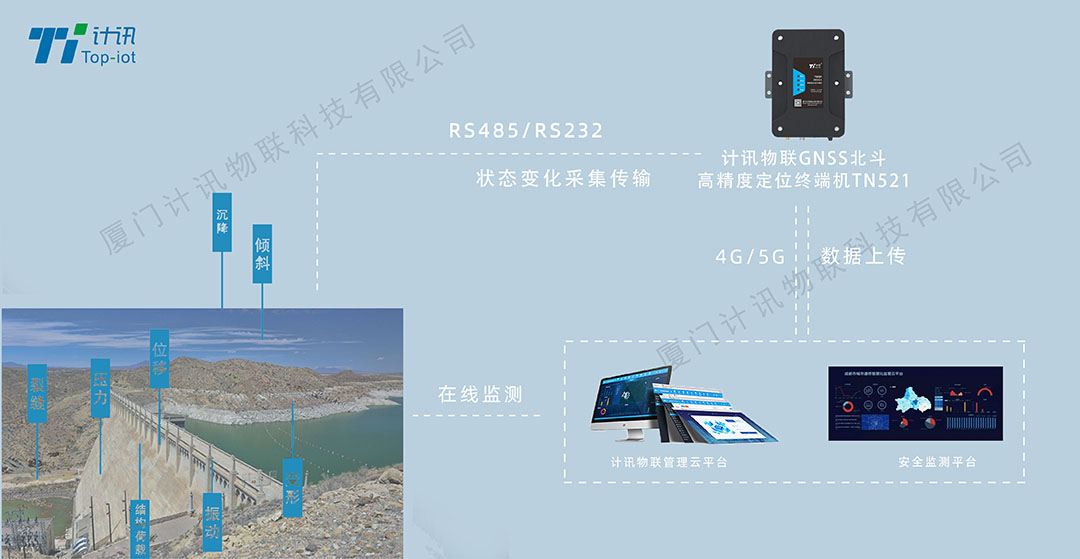

  一体化GNSS北斗接收机大坝位移监测

  一体化GNSS北斗接收机+云平台,各监测点长期连续跟踪观测,通过无线网络(3G/4G)实时传输目标数据到监测中心,平台实时解算处理,全天候监测,不受气候条件限制,高精度定位,越限数据可联动广播预警系统,通过现场多媒体、应用终端等方式播报相关人员,保障大坝稳定状态。

  



  一体化GNSS北斗接收机TN521

  一、 GNSS性能

  1.1星频要求

  接收机支持GPS L1/L2,BD B1/B2,支持北斗三代;

  1.2静态精度

  接收机静态解算精度满足:

  平面精度:±2.5mm+ 1ppm RMS,高程精度:±5+1×1ppm RMS

  1.3 GNSS天线

  外置测量型天线。

  



  二、 系统性能

  2.1系统平台

  监测终端内嵌工业级智能平台。

  2.2网络通讯

  接收机支持4G全网通、全面支持移动/联通/电信2/3/4G网络,兼容更好、信号更强,连接更稳定。

  接收机支持RS485\RS232串口等有线接入方式。

  2.4数据记录

  接收机具有原始数据存储和发送功能,支持离线补发。

  2.5数据接口

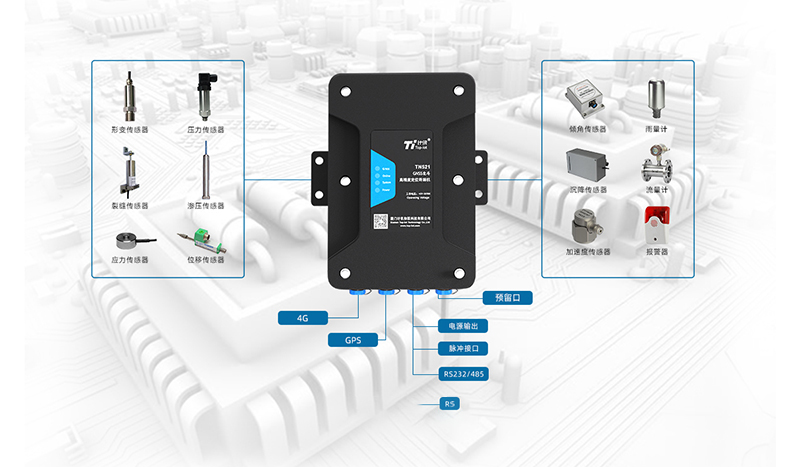

  具备RS485、RS232数据接口,可通过串口命令设置主机的有关参数。可外接倾角、报警器等传感器,为外接传感器提供供电和网络支持。

  2.6电源特性

  功耗:接收机应具备低功耗特性,整机平均功耗小于2 W。

  供电;工业级端子接口进行供电,通过专用可供电数据线连接接收机,为接收机提供稳定电源。

  2.7通电自启

  接收机应具备通电自启功能。

  三、 特色功能

  3.1自动上线

  接收机具备开机自动连接平台,支持远程配置。

  3.2远程配置

  接收机支持远程配置,现场提供电源即可,大幅减少现场工作强度,保障施工安全,必要时进行修改上传频率,固件升级,供电状态和终端设备状态召测等。

  3.3状态监控

  接收机应具备运行状态监视功能,接收机可将自身的运行状态、网络强度、外接电源电压,环境温度湿度(需要外接传感器),固件版本号等运行状态信息传输至后台。

  3.4电量监视

  接收机应具备监测外置电池剩的电量信息(百分比或电压值),并将监测到的电量信息传输至后台。

  3.5多源数据融合

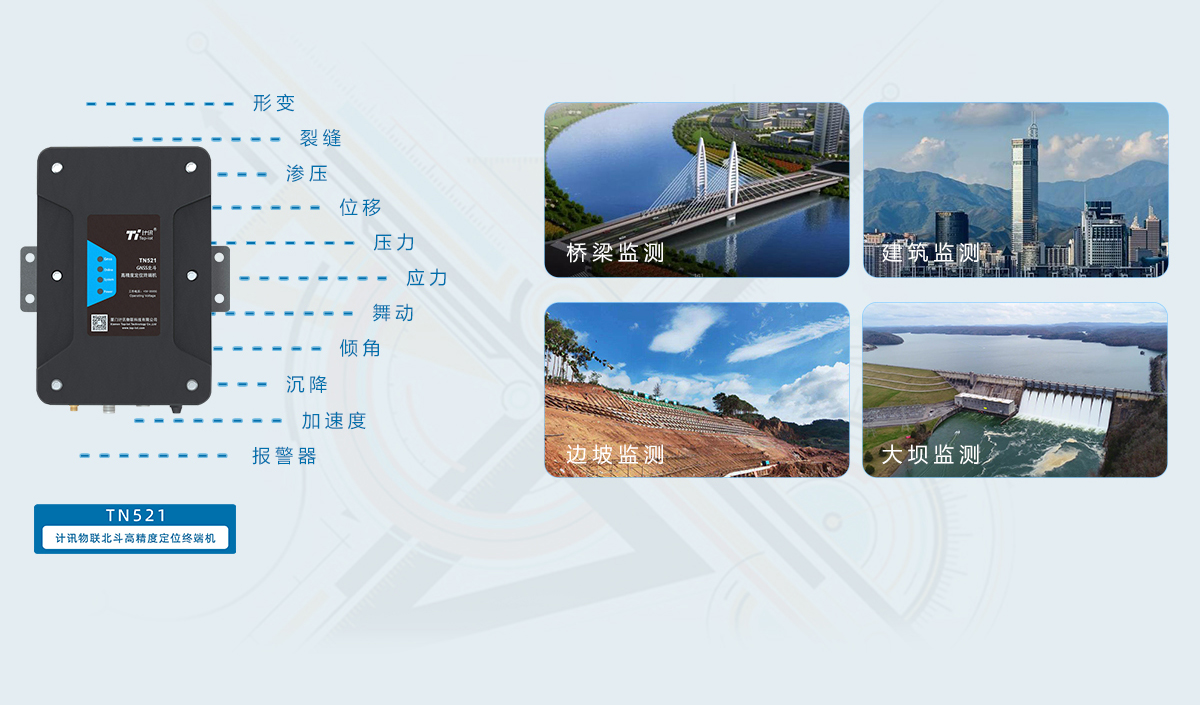

  根据监测现场,可以支持雨量、裂缝、倾斜、加速度等传感器的接入,通过多源数据对监测现场进行智能分析。

  四、 外观结构

  4.1一体化设计

  监测站接收机应采用一体化集成设计,集成卫星天线,GNSS板卡,通信;整机集成度高,便于野外安装调试,增强设备的防护性能。

  4.2固定方式设计

  背面耳朵片安装,采用M4螺丝固定。
