环保数采仪下石油管道监测系统
石油输送管道存在破损,会造成石油流失资源浪费,一旦发生泄漏会造成经济损失和环境污染问题甚至发生安全事故,造成人身伤害,因此,石油管道监测是相关企业及部门的重要课题。
环保数采仪下石油管道监测系统
石油管道监测系统以各类传感器为前端数据采集工具,通过无线通讯技术,智能自动化计算技术搭建的物联网平台,完成了全方位测量、控制、数据管理,对数据、设备进行管理,预设值,及时或提前发现事故隐患,从而将问题解决在萌芽之中。
石油管道监测系统组成
前端感知:通过传感器,对前端石油管道流量、压力等参数进行采集。
数据传输:利用计讯物联无线通信环保数采仪TS511实现数据采集传输,数据实时远程传输至云管理平台。
管理监测:石油管道监测系统管理平台实现数据分析以及信息可视化,掌握管道流量运输及设备运行状态,异常数据警报提示,远程设备开关设置,避免安全事故。

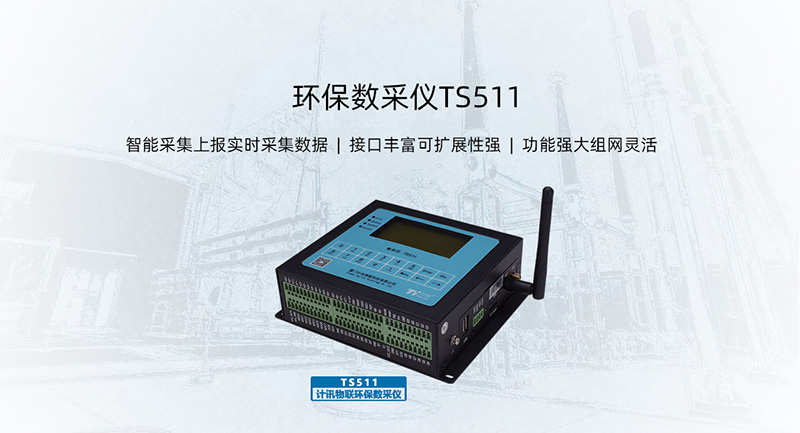

石油管道监测系统设备-环保数采仪TS511
环保数采仪TS511集数据采集与2G/3G/4G数据传输功能于一体的环保数据采集终端,采用嵌入式设计方案,满足多样的环保数据采集需求,完全符合《污染物在线自动监控(监测)系统数据传输标准》(HJ 212-2017) 和(HJ 212-2005),适用于环境和污染源在线监测设备监测数据的采集、存储和传输。
接口丰富,支持多传感器接入,可对阀门、闸门、报警器等设备进行控制,支持市电和太阳能供电,兼容多种通信协转换,支持GPRS/4G/5G无线蜂窝网络、可选NB-IOT、北斗等通信方式;网络环境自搜索,自动启用强信号网络,远程配置维护遥控,便捷高效。
环保数采仪TS511参数说明
描述 |
说明 |
电源接口: |
|
标准电源 |
DC 12V/1.5A |
供电范围 |
DC 5~35V |
内置电源反相保护和过压保护。 |
|
串口: |
|
串口采用工业端子接口, 两路RS232、两路RS485接口 |
|
内置15KV ESD保护 |
|
串口速率 |
300~230400bits/s |
数据位 |
8位 |
停止位 |
1位 |
校验 |
无、偶、奇 |
指示灯: |
|
具有电源、系统、在线、错误指示灯 |
|
天线: |
|
标准SMA阴头天线接口,特性阻抗50欧 |
|
接地端子: |
|
M3螺丝接地保护端子 |
|
LCD屏: |
|
128*64点阵液晶显示屏 |
|
按键: |
|
标准2*8键盘 |
|
脉冲量: |
|
2个翻斗式雨量计接口(低电平有效 0V~1V),2路脉冲接口(高电平有效 2V~30V) |
|
模拟量: |
|
8路模拟量输入接口(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入) |
|
开关量输入: |
|
8路开关量输入接口(光隔离) 逻辑0:湿节点0-3VDC,或干节点导通 逻辑1:湿节点5-30VDC,或干节点断开 |
|
开关量输出: |
|
2路开关量输入接口(光隔离,OC门输出) 额定驱动电流:50mA 额定驱动电压:35V |
|
继电器(默认2路): |
|
8路继电器输出接口 最大切换电压:30VDC/250VAC 最大切换电流:5A |
|
电源输出: |
|
3路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A,3路额定输出电流总和2A,内置过流保护) |
|
SD卡: |
|
SD卡接口,最大可支持32G扩展TF卡 |
石油管道监测系统云平台
平台采用集中管理,分散控制、资源共享的集成性系统平台,可实现现场管、控、仪、机电设备管控一体化。系统对监测数据提供方便的查询功能,并能以图表报表等形式对监测的数据进行统计分析。对流量、压力进行实时在线监控,实现额定范围值设定与超标主动报警功能,并可以实时对其进行控制阀门操作。
-
