计讯物联TG463是一款适用于 PLC设备远程联网的5G PLC网关,可实现PLC设备的远程监控和数据透传(远程调试、程序上下载)。实现远程配置和管理工业设备。支持第三方平台接入,可连接SCADA软件(WINCC、组态王、力控等)实现远程监控。兼容西门子、三菱、欧姆龙、Modbus TCP等网口协议。
PLC设备专业定制款网关!

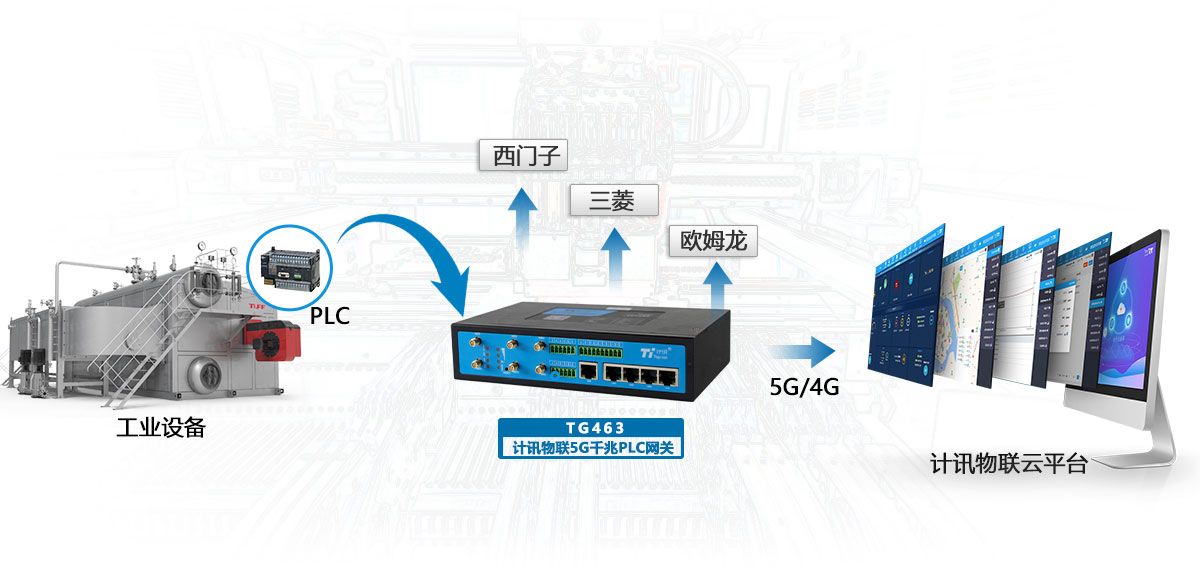

计讯物联TG463是一款适用于 PLC设备远程联网的5G PLC网关,可实现PLC设备的远程监控和数据透传(远程调试、程序上下载)。实现远程配置和管理工业设备。支持第三方平台接入,可连接SCADA软件(WINCC、组态王、力控等)实现远程监控。兼容西门子、三菱、欧姆龙、Modbus TCP等网口协议。
|

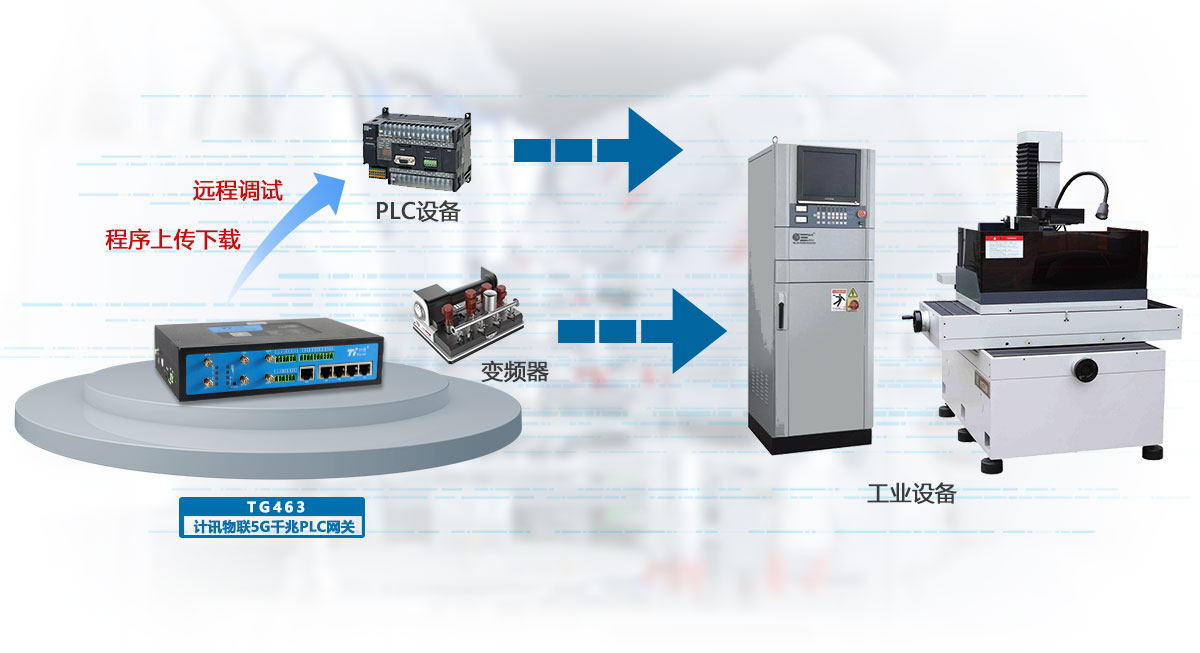

PLC设备的远程调试和程序上传下载
计讯物联TG463 PLC网关能实现PLC设备、变频器等工业设备的远程调试、程序上传和下载操作。可有效的提高工业应用现场的远程管控维护效率,降低管理成本。
|
丰富的接口,可同时接入更多设备和传感器

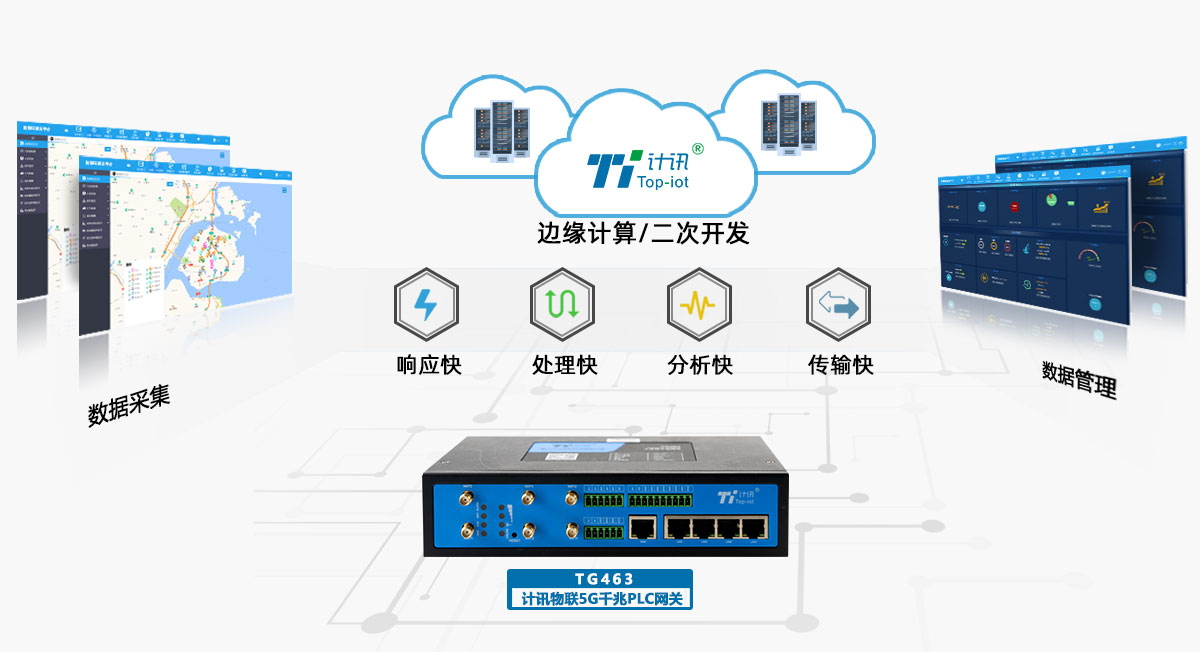

计讯物联5G PLC网关设备具有丰富的采集控制端口,能同时满足各种传感器的采集和PLC设备的接入控制。具备多功能性、稳定性和可扩展性,具有速度快、功能强、支持边缘计算的特点。支持全网通5G/4G/3G,并往下兼容EDGE、CDMA 1X及GPRS网络,同时支持多种VPN协议(OpenVPN、IPSEC、PPTP、L2TP等)来保证数据传输的安全性。可无缝对接各类PLC工业组网应用。
|

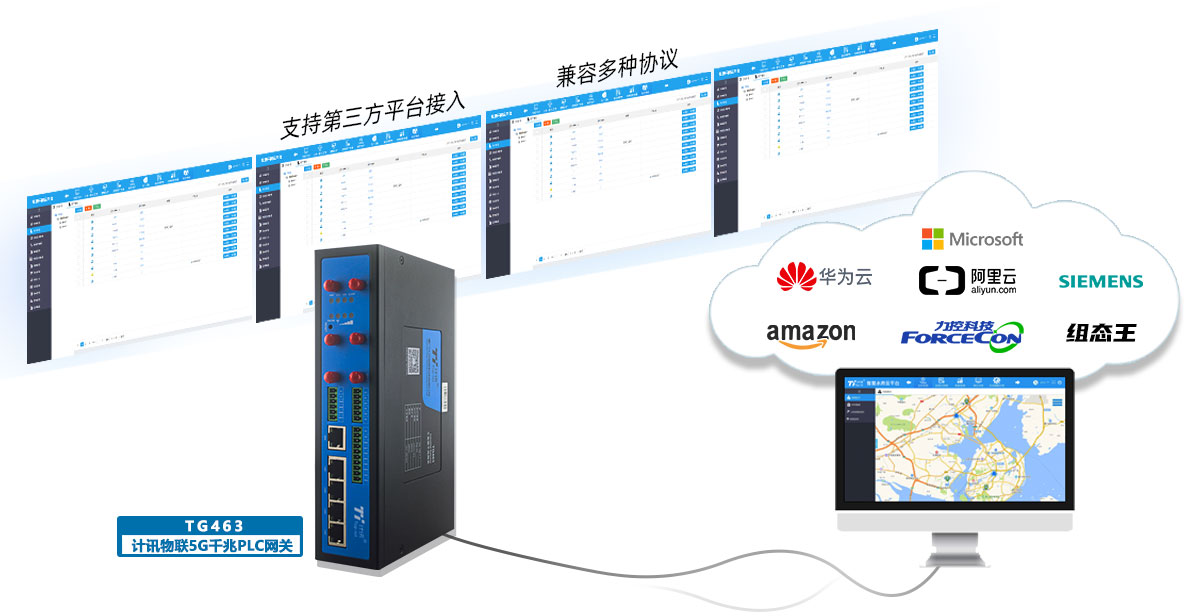

兼容多种行业协议、规约,支持第三方平台对接!

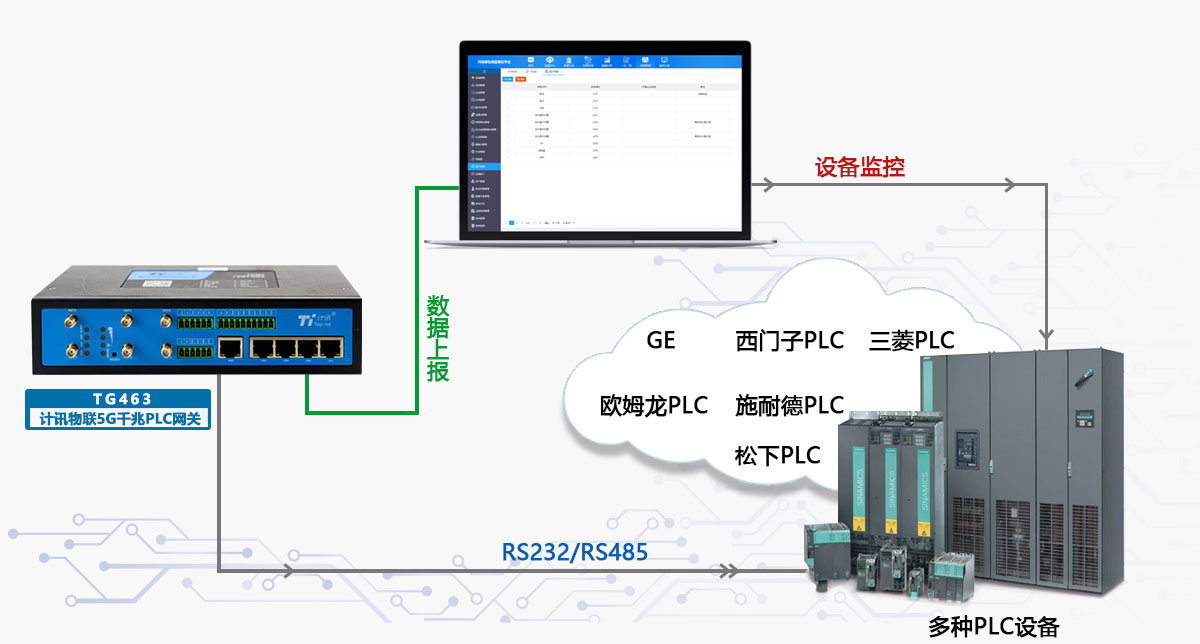

计讯物联TG463 5G PLC网关可支持兼容各种主流PLC协议,同时可提供通信中心入库的方式接入第三方平台或定制第三方协议。支持国内主流组态软件:组态王、三维力控、易控等组态厂家。支持包括阿里云/华为云/微软/亚马逊/施耐德/西门子等平台接入;兼容多种设备主流工业协议,如Modbus tcp/rtu、profibus-dp、profinet、opc ua等协议。
|

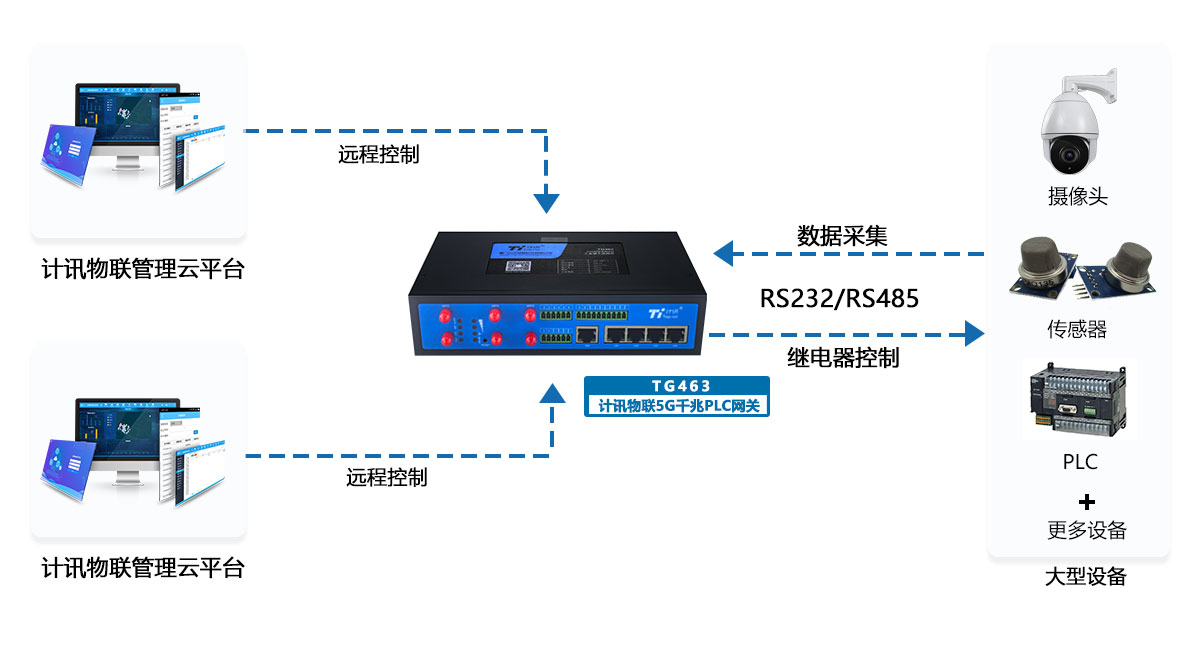

高集成化设计
可同时满足现场网口设备接入及各种传感器(模拟量、数字量、脉冲信号等)的数据采集,以及继电器控制。可以对设备进行远程开关控制。
典型应用
工业现场PLC、变频器、机器人等设备远程维护;工程机械远程维护和管理;车间设备与工艺系统的远程维护和管理;小区二次供水水泵远程监测及控制油气田和油井等现场的监测和控制;蒸汽管道和供暖管道的远程监测;智能楼宇、智慧工厂及其他工业4.0领域等应用。

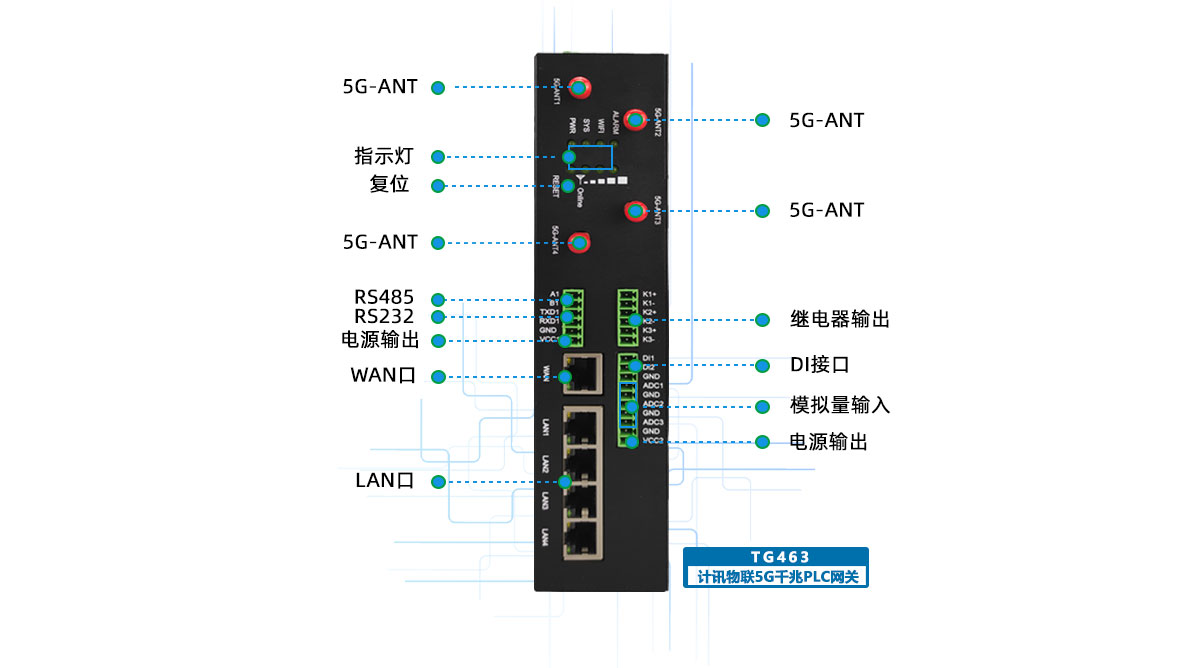

产品接口:
描述 |
说明 |
电源接口: |
|
标准电源 |
DC 12V/1.5A |
供电范围 |
DC 5~35V |
内置电源反相保护和过压保护。 |
|
ADC接口(非标配,可选配置) |
|
负载能力 |
3路ADC输入接口 12位AD,支持4-20mA电流信号输入,可选0-5V电压信号输入 |
功能说明 |
用于模拟信号采集 |
继电器接口(非标配,可选配置) |
|
负载能力 |
3路继电器输出接口 最大切换电压:30VDC/250VAC 最大切换电流:5A |
功能说明 |
控制外设供电 |
DI接口(非标配,可选配置) |
|
输入范围 |
2路开关量输入接口(光隔离) 逻辑0:湿节点0-3VDC,或干节点导通 逻辑1:湿节点5-30VDC,或干节点断开 |
功能说明 |
用于检测外设状态 |
RS232接口 |
|
功能说明 |
标准RS232接口,内置8KV ESD保护 |
RS485接口 |
|
功能说明 |
标准RS485接口,内置15KV ESD保护 |
以太网接口 |
|
接口说明 |
1个10/100/1000M以太网WAN口(RJ45插座),4个10/100/1000M以太网LAN口(RJ45插座),其中支持 4 个 POE 供电,自适应MDI/MDIX,内置1.5KV电磁隔离保护 |
TF卡接口 |
|
接口说明 |
1个TF卡接口,可接TF存数据 |
受控输出电源接口 |
|
接口说明 |
2路受控输出电源接口,输出电压值与设备供电电压相同(其中1路非标配,可选配置) |
其他: |
|
指示灯 |
具有PWR、SYS、ONLINE、WIFI、ALARM等信号指示灯 |
天线接口 |
标准SMA阴头天线接口,特性阻抗50欧 |
SIM/UIM卡接口 |
标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护 |
无线WiFi(非标配,可选配置) |
|
标准及频段 |
2.4G WIFI支持IEEE802.11b/g/n标准 5.8G WIFI 支持IEEE802.11ac标准 |
理论带宽 |
IEEE802.11b/g:最高速率达54Mbps EEE802.11n:最高速率达300Mbps EEE802.11ac:最高速率达6.9Gbps |
安全加密 |
支持WEP、WPA、WPA2等多种加密方式 |
发射功率 |
21.5dBm(11g),26dBm(11b) |
接收灵敏度 |
<-72dBm@54Mpbs |
产品特性:
描述 |
说明 |
||||
环境条件 |
|||||
工作温度范围:-40~+75ºC |
存储温度范围:-40~+80ºC |
||||
相对湿度范围:93%±3% |
无凝结 |
||||
工作状态 |
功耗 |
||||
待机功耗 |
253~360mA@12VDC |
||||
通信功耗 |
318~425mA@12VDC |
||||
抗干扰能力: |
|||||
抗干扰类型 |
级别 |
电压/电流波形 |
值 |
||
工频磁场 |
3 |
连续正弦波 |
30A/m |
||
阻尼振荡磁场 |
3 |
连续正弦波 |
30A/m |
||
脉冲磁场 |
3 |
脉冲 |
100A/m |
||
辐射电磁场 |
3 |
80MHz~1000MHz连续波 |
10V/m |
||
3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。 |
|||||
防护等级: |
|||||
防护等级IP30,外壳和系统安全隔离 |
特别适合工控现场应用 |
||||
可靠性: |
|||||
平均无故障工作时间(MTBF)不低于100000h |
|||||
EMC各项等级指标达3级 |
|||||
采用NTP技术,内置RTC |
|||||
SIM/UIM卡接口内置15KV ESD保护 |
物理特性
项 目 |
内 容 |
外壳 |
金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用 |

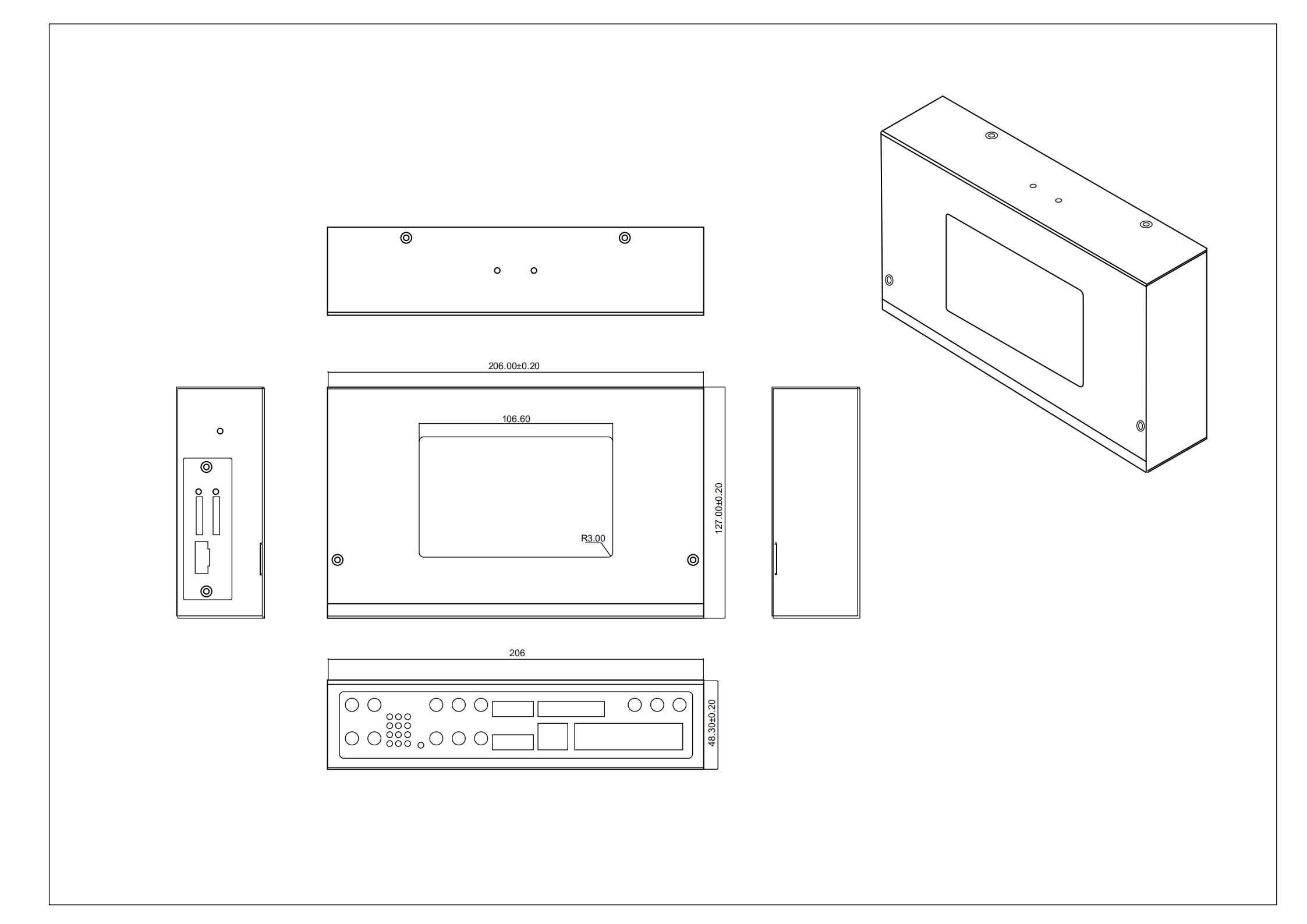

外形尺寸 |
207*124*47mm (不包括天线和安装件) |
产品选型:
产品类型 |
标配 |
选配 |
TG463-5G NR 工业网关 |
4*LAN、1*WAN、1*RS232、1*RS485、4*5G天线 |
GPS、单模双卡、双模双卡、WIFI天线、2*继电器 、3*ADC、2*DI、双RS485 |
TG463-4G 全网通 工业网关 |
4*LAN、1*WAN、1*RS232、1*RS485、2*4G天线 |
GPS、单模双卡、双模双卡、WIFI天线、2*继电器 、3*ADC、2*DI、双RS485 |
-
