微型工业级RTU TG501

微型RTU5G传输远程控制

TG501系列RTU是一款工业级低功耗数据采集终端,集数据采集与2G 3G 4G数据传输功能于一体，实现数据采集、存储、控制、报警及传输等综合功能。

数据采集传输一体化设计，通信更稳定

TG501微型工业级RTU具备模拟量输入、开关量、多路RS232和RS485接口，系统均采用安全隔离技术。兼容各类流量计、压力、水质分析仪、液位、工业串口摄像机、PLC、智能串口屏等仪器。数据采集传输一体化设计，通信更稳定。

接口丰富，体积小，组网更灵活。

1个RS232接口(可扩展成2路)、1个RS485接口(可扩展成2路)、3路模拟量输入接口（16位AD、支持4-20mA电流或0-5V电压信号）、4路开关量输入接口、2路继电器输出(可选择)、可定制TTL电平串口、可定制2路脉冲输入、可定制2路开关量输出

符合多种行业规约，兼容各种协议

可支持国家环保行业规约、水文规约/水资源规约/HJ212协议，Modbus TCP/Modbus RTU协议，MQTT协议等。可选提供通信中心入库的方式接入第三方平台或定制第三方协议。支持国内主流组态软件：组态王、三维力控、易控等组态厂家，能快速入网各类应用场景。

多采集数据存储空间自定义

支持多采集数据存储空间自定义配置，每个采集数据的存储空间均支持自定义配置

传感器定制简单可配可选

Modbus RTU传感器不用软件定制可以兼容。

应用领域

TG501微型工业级RTU适用于能源监控、供热管网、智慧燃气、智慧环保、智慧水利、智慧农业等工业级应用现场监测数据的采集、存储和传输。

数据断电补传，保障数据完整可靠

网络断线断电恢复后数据能及时补传

标准化MOBUS协议，满足不同应用环境

远程测控终端传输支持多种协议；自定协议/Modbus TCP/Modbus RTU协议，满足不同工业应用环境的需求。

低功耗、大存储设计，历史数据不丢失

多级休眠和唤醒模式，功耗远低业界同类产品；海量空间，可在本机循环存储监测数据，掉电不丢失。

超高标准工业级设计、坚固耐用、品质可靠

采用Freescale汽车电子级处理器方案，工业级通信模块搭载高速处理器，高EMC电磁兼容，耐高低温材料（-35℃至75℃），宽压（5V-35V），超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。

轻松实现远程管理，节省人力物力

设备故障告警，提升偏远地区设备在线率；支持远程参数配置（同时支持平台配置方式和短信配置方式）；支持定时采集与上报中心平台；支持远程实时数据、历史数据查询及本地导出历史数据。

多层保护技术，传输稳定不丢包

多重检测机制，运行故障自修复；三级看门狗检测机制，智能软件唤醒和硬件断电重启机制，设备自动复位；采用PPP层心跳、KeepAlive、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线。

分享到

技术参数

产品接口

描述	说明
电源接口：
标准电源	DC 12V/1.5A
供电范围	DC 5～35V
内置电源反相保护和过压保护。
串口：
串口采用工业端子接口， 1个RS232接口(可扩展成2路)、1个RS485接口(可扩展成2路)、可定制TTL电平串口
内置15KV ESD保护
串口速率	300～230400bits/s
数据位	5、6、7、8位
停止位	1、1.5、2位
校验	无、偶、奇、SPACE及MARK校验
指示灯：
具有电源、系统、在线、错误指示灯
天线：
标准SMA阴头天线接口，特性阻抗50欧
模拟量：
3路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）
开关量输入：
4路开关量输入接口（光隔离）逻辑0：湿节点0-3VDC，或干节点导通逻辑1：湿节点5-30VDC，或干节点断开
开关量输出(可选)：
2路开关量输入接口（光隔离，OC门输出）额定驱动电流：50mA 额定驱动电压：35V
继电器：(可选)
2路继电器输出接口最大切换电压：30VDC/220VAC 最大切换电流：5A 最大切换功率：120W
电源输出：
1路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A内置过流保护）
脉冲输入（可选）：
2路脉冲量输入，大于2V电平有效

产品特性

描述			说明
环境条件：
工作温度范围：-35～+75ºC			存储温度范围：-40～+80ºC
相对湿度范围：95%			无凝结
工作功耗：
采集状态			40mA～45mA@12VDC
通信状态			40mA～80mA@12VDC
休眠状态			＜1mA@12VDC
抗干扰能力：
抗干扰类型	级别	电压/电流波形		值
工频磁场	3	连续正弦波		30A/m
阻尼振荡磁场	3	连续正弦波		30A/m
脉冲磁场	3	脉冲		100A/m
辐射电磁场	3	80MHz~1000MHz连续波		10V/m
3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备。
防护等级：
防护等级IP30，外壳和系统安全隔离			特别适合工控现场应用
可靠性：
平均无故障工作时间(MTBF)不低于100000h
超低功耗设计，包括休眠模式、定时上下线模式
EMC各项等级指标达3级
采用NTP技术，内置RTC
SIM/UIM卡接口内置15KV ESD保护
物理特性：
外形尺寸：154.2×127×46.6 mm (不包括天线和安装件)，重量： 900g

选型指南

产品选型

产品类型

无线参数

TG501-G

GPRS DTU

支持EGSM900/GSM1800MHz 双频，

可选GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10，可选 class 12

TG501-C

CDMA DTU

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频，450MHz单频

TG501-W

WCDMA DTU

支持 UMTS/WCDMA/HSDPA

/HSUPA/HSPA+ 850/1900/2100MHz三频

可选850/900/1900/2100MHz四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TG501-T

TD-SCDMA DTU

支持TD-SCDMA/HSDPA

/HSUPA 1880-1920/2010-2025MHz 双频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TG501-E

EVDO DTU

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频， 450MHz 单频， Rev B 800/1900MHz 支持IS-95 A/B 和 CDMA2000 1xRTT 无线网络

TG501-LT

LTE/TD-SCDMA DTU

支持 TD-LTE 2600/2300MHz

DC-HSPA+/HSPA+/HSUPA/HSDPA/

UMTS 2100/900MHz

GSM 850/900/1800/1900MHz

TG501-LF

LTE/WCDMA DTU

支持 FDD-LTE 2600/2100/1800/900/800MHz，

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12

TG501-A

TDD/FDD DTU

4G全网通

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

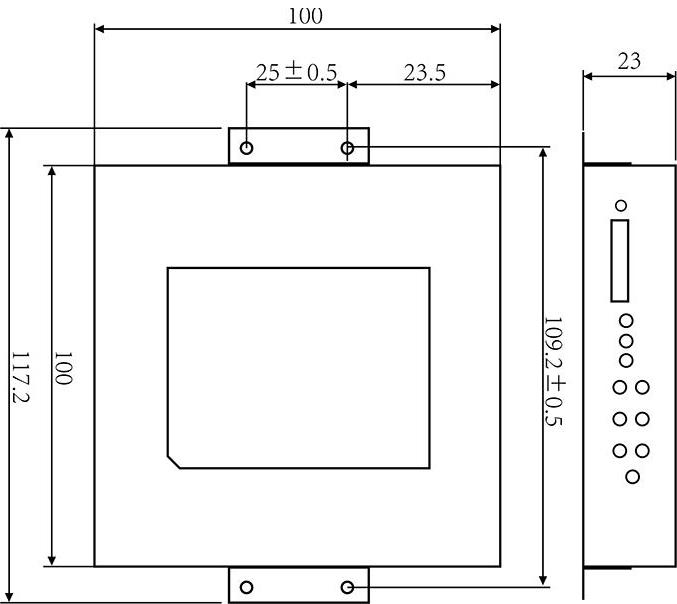

产品尺寸
