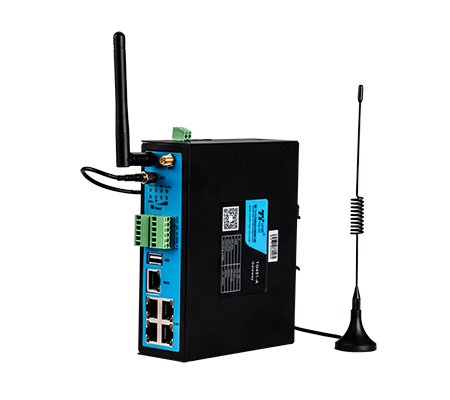

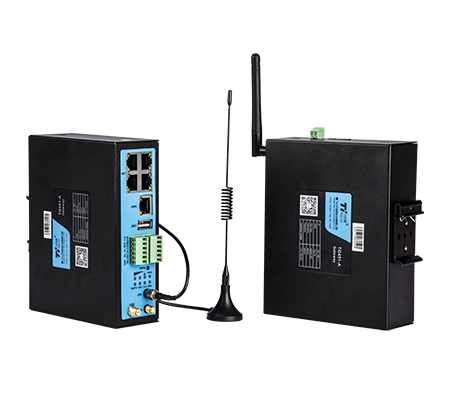

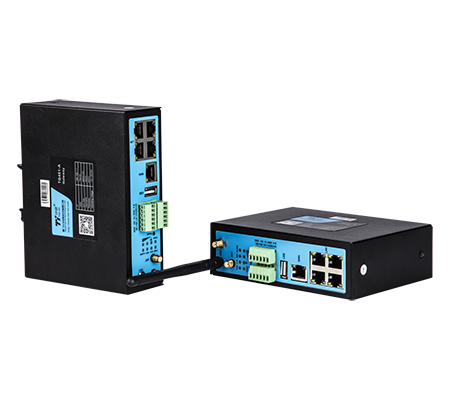

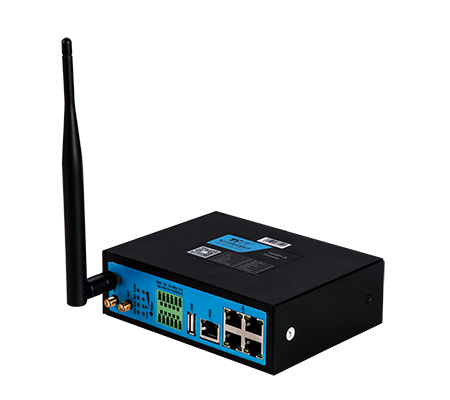

4G工业级物联网网关 | TG451
双卡双模工业网关VPN加密传输全网通工业网关
TG451系列网关是一款工业级物联网无线网关,设计完全满足工业级标准和工业用户的需求,采用高性能的工业级32位通信处理器,软件多级检测和硬件多重保护机制来提高设备稳定性。


TG451是一款工业级物联网无线网关,支持5.8G WiFi,支持4G全网通,具备5路网口、2路串口、2路继电器、2路DI等工业接口,可实现工业现场多种设备的数据接入、协议转换和数据传输,可为PLC、变频器、机器人等工业现场提供远程维护的通道,便于将现场设备虚拟到身边,实现设备远程诊断和调试。

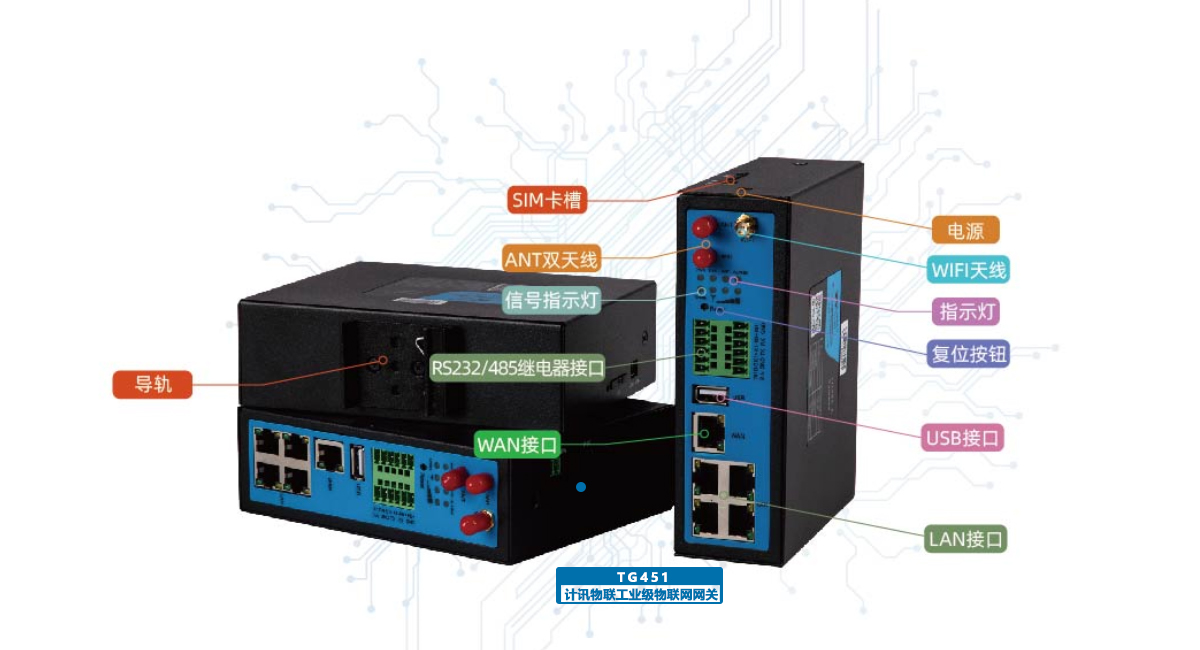

多种工业控制现场传感器接入


支持2路DI数字量输入接口、支持2路继电器控制接口、支持1路RS232和1路RS485接口同时工作、支持5路以太网接口同时接入、支持各类仪器仪表等智能设备的接入

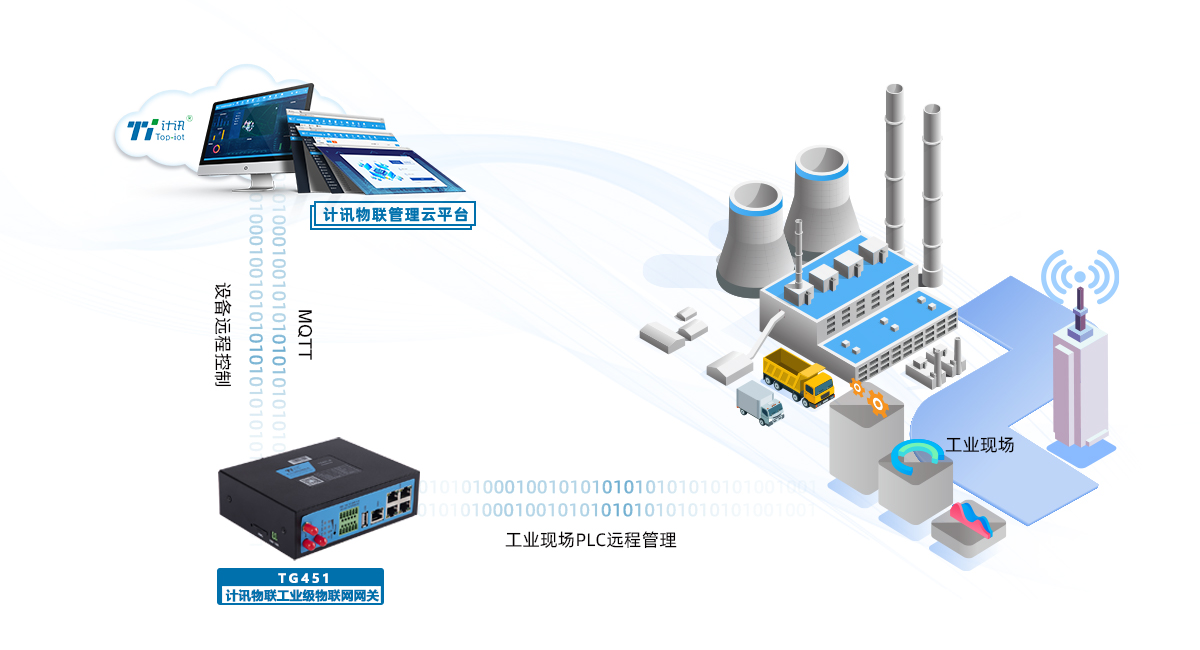

工业现场设备远程控制


支持Modbus RTU/TCP协议、支持MQTT协议、支持其他工业协议定制、工业现场PLC远程管理、工业现场触摸屏远程控制。支持IEC101、IEC104电力规约以及DL/T645国标电度表规约,支持1.4/1.81GHz电力专网,支持国网加密,适用于各电力系统。




支持国密硬件加密,国密软加密,支持SM2\SM4系列加密算法,实现数据的加密传输。

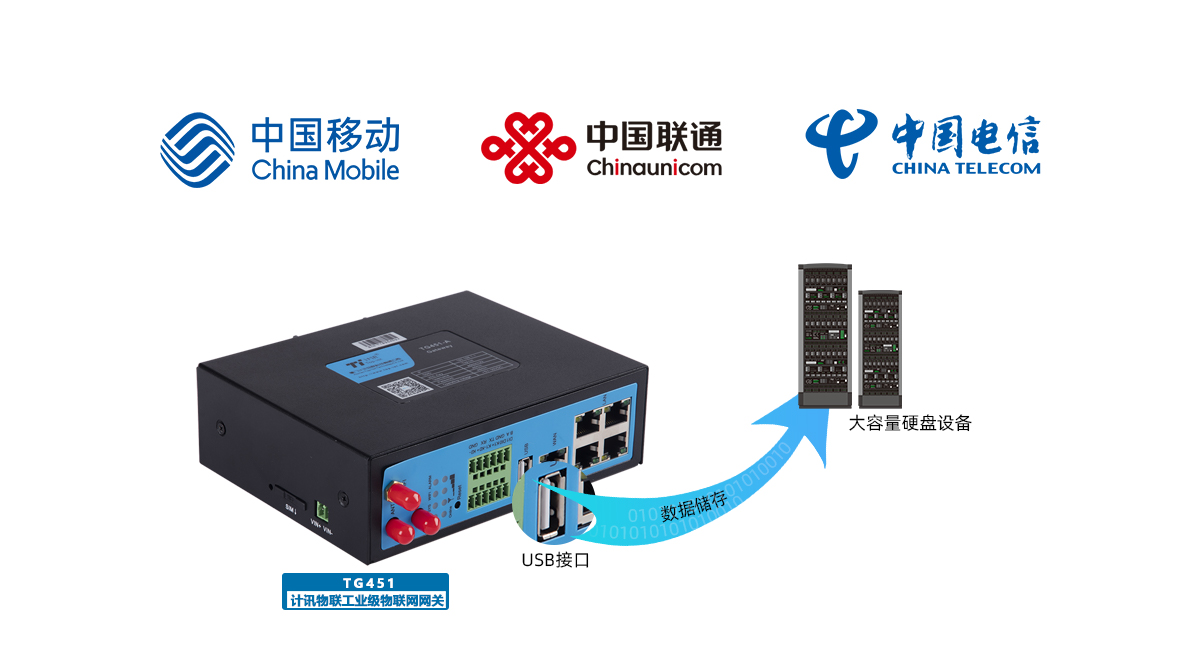

多种通信接入及超大容量存储


全网通,支持三大运营商4G/3G网络并往下兼容EDGE、CDMA 1X及GPRS网络;单模双卡,当主链路网络异常可自动切换至备份链路,保证双卡链路备份;双模双卡,双卡网络带宽叠加,传输带宽提升两倍,上传与下载提速;有线无线双备份,优先自动采用宽带与平台连接,当宽带异常,将自动切换为4G无线链路;极速入网,热点全覆盖(wifi覆盖范围广),大容量存储,支持USB接口,用户可以接入大容量硬盘设备,对数据进行备份收集

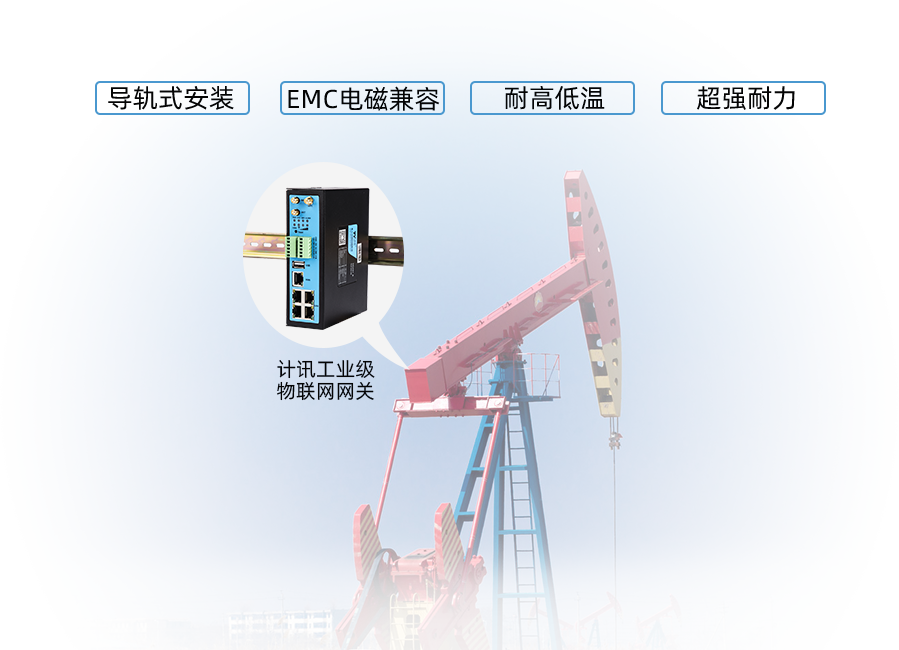

工业标准设计,符合工业现场设计要求


导轨式安装方式,符合工业控制箱标准接入工业级金属外壳,为设备稳定提供基础保障;高EMC电磁兼容,强电磁环境工作稳定,通过EMC等级测试;稳定工作于超高和超低温度(-40℃至80℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力,适应各种恶劣环境;以太网口支持1.5KV 隔离变压保护, 串口支持15KV ESD 保护

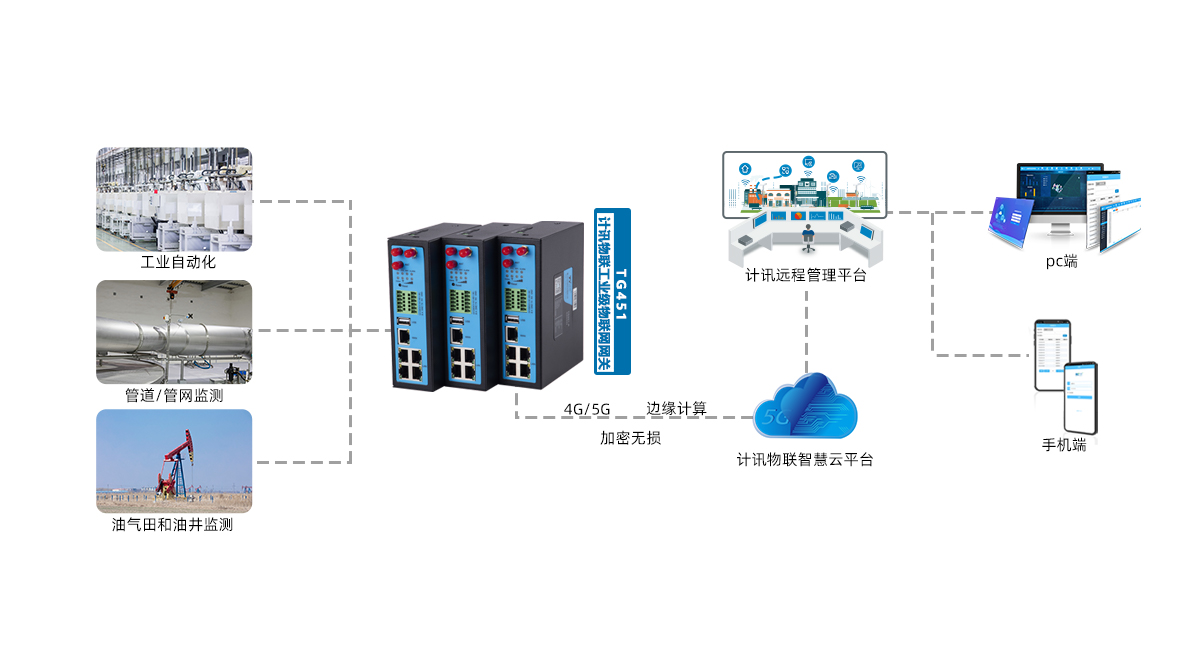

设备远程运维管理解决方案


支持网关设备远程监测、配置、升级等设备远程管理,支持故障告警,提升偏远地区设备在线率,智能网关可与计讯云端管理系统配合使用,可将远程设备虚拟到本地,实现对现场设备进行编程,诊断, 调试,提高服务响应速度,降低维护成本。

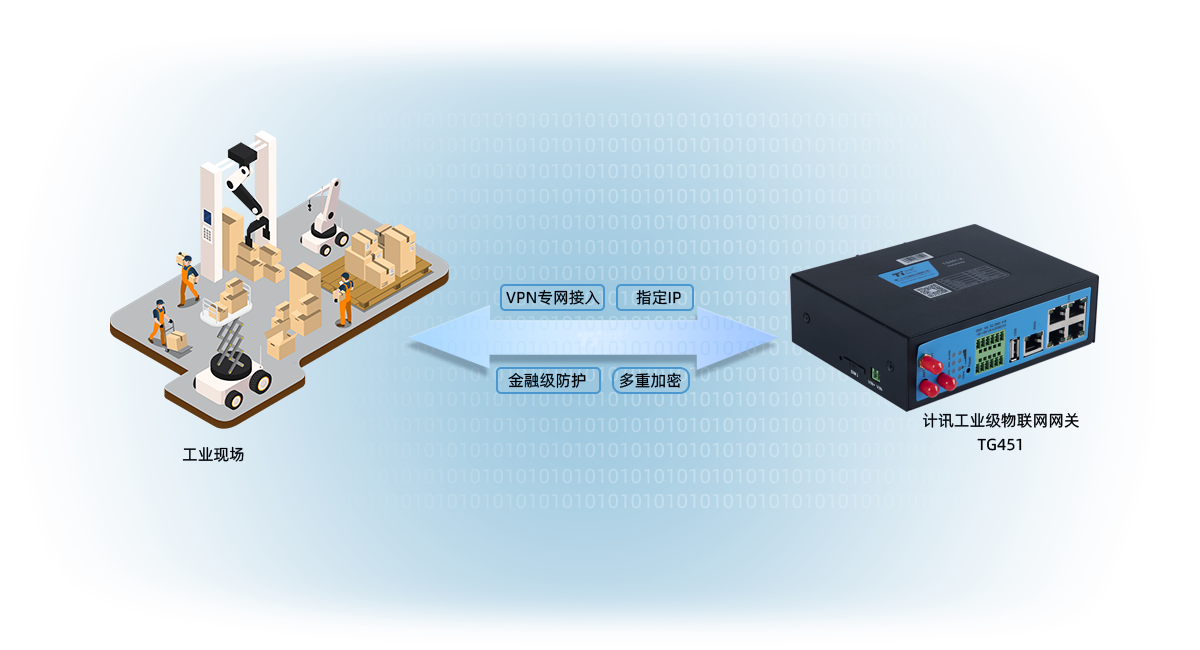

符合工业现场安全性要求


支持IPsec 、L2TP、PPTP、OpenVPN、GRE以及l2tp over Ipsec等主流VPN协议;支持运营商APN专网接入并指定IP,享受金融级数据安全标准;支持国密硬件加密,国密软加密,支持SM1\SM2\SM3\SM4\SM9系列加密算法,实现数据的加密传输。



支持IEC101、IEC104电力规约以及DL/T645国标电度表规约,支持1.4/1.81GHz电力专网,支持国网加密,适用于各电力系统。





典型应用


工业现场PLC、变频器、机器人等设备远程维护、工程机械远程维护和管理、车间设备与工艺系统的远程维护和管理、小区二次供水水泵远程监测及控制、油气田和油井等现场的监测和控制、蒸汽管道和供暖管道的远程监测、智能楼宇、智慧工厂及其他工业4.0领域等应用


技术参数

产品接口

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



USB接口

接口标准

USB2.0

功能说明

可以接U盘存数据或者可以用于升级(支持32GB)

继电器接口(预留)

负载能力

2路继电器输出接口

最大切换电压:30VDC/220VAC

最大切换电流:5A

功能说明

控制外设供电

DI接口

输入范围

2路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

功能说明

用于检测外设状态

RS232接口

功能说明

标准RS232接口,内置8KV ESD保护

RS485接口

功能说明

标准RS485接口,内置15KV ESD保护

以太网接口

接口说明

1个WAN口,4个10/100M以太网口(RJ45插座),自适应MDI/MDIX,内置1.5KV电磁隔离保护

其他:

指示灯

具有电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

无线WiFi

标准及频段

支持IEEE802.11b/g/n标准。

理论带宽

IEEE802.11b/g:最高速率达54Mbps

EEE802.11n:最高速率达300Mbps

安全加密

支持WEP、WPA、WPA2等多种加密方式

发射功率

21.5dBm(11g),26dBm(11b)

接收灵敏度

<-72dBm@54Mpbs

产品特性

描述

说明

环境条件

工作温度范围:-35~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:93%±3%

无凝结

工作状态

功耗

待机功耗

190~240mA@12VDC

通信功耗

280~330mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性

项  目

内   容

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

外形尺寸

145*114*45mm  (不包括天线和安装件)

重量

790g


选型指南

产品选型

产品类型

标配

选配

TG451-C

CDMAS Gateway

4*LAN、1*WLAN、1*USB、1*RS232、1*RS485、2*DI、1*4G天线、1*WIFI天线

GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器 、双RS485、CAN

TG451-W

WCDM Gateway

4*LAN、1*WLAN、1*USB、1*RS232、1*RS485、2*DI、1*4G天线、1*WIFI天线

GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器 、双RS485、CAN

TG451-T

TD-SCDMA Gateway

4*LAN、1*WLAN、1*USB、1*RS232、1*RS485、2*DI、1*4G天线、1*WIFI天线

GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器 、双RS485、CAN

TG451-E

EVDO Gateway

4*LAN、1*WLAN、1*USB、1*RS232、1*RS485、2*DI、1*4G天线、1*WIFI天线

GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器 、双RS485、CAN

TG451-LT

LTE/TD-SCDMA Gateway

4*LAN、1*WLAN、1*USB、1*RS232、1*RS485、2*DI、1*4G天线、1*WIFI天线

GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器 、双RS485、CAN

TG451-LF

LTE/WCDMA Gateway

4*LAN、1*WLAN、1*USB、1*RS232、1*RS485、2*DI、1*4G天线、1*WIFI天线

GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器 、双RS485、CAN

TG451-A

全网通 Gateway

4*LAN、1*WLAN、1*USB、1*RS232、1*RS485、2*DI、1*4G天线、1*WIFI天线

GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器 、双RS485、CAN


典型应用


工业现场PLC、变频器、机器人等设备远程维护;工程机械远程维护和管理;车间设备与工艺系统的远程维护和管理;小区二次供水水泵远程监测及控制;油气田和油井等现场的监测和控制;蒸汽管道和供暖管道的远程监测;智能楼宇、智慧工厂及其他工业4.0领域等应用。

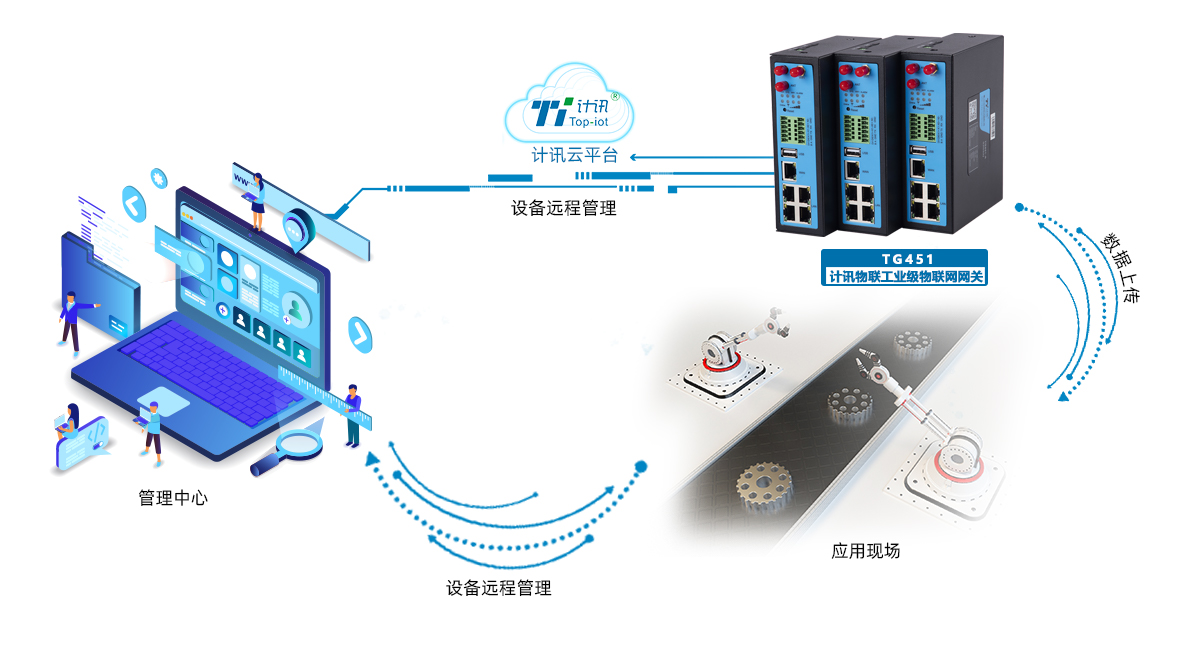

 工业网关应用

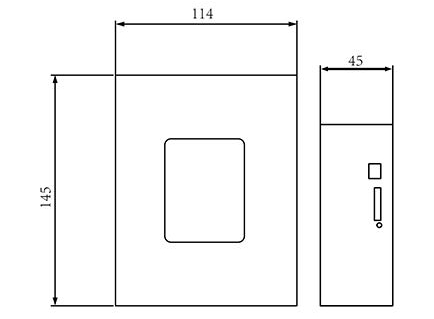

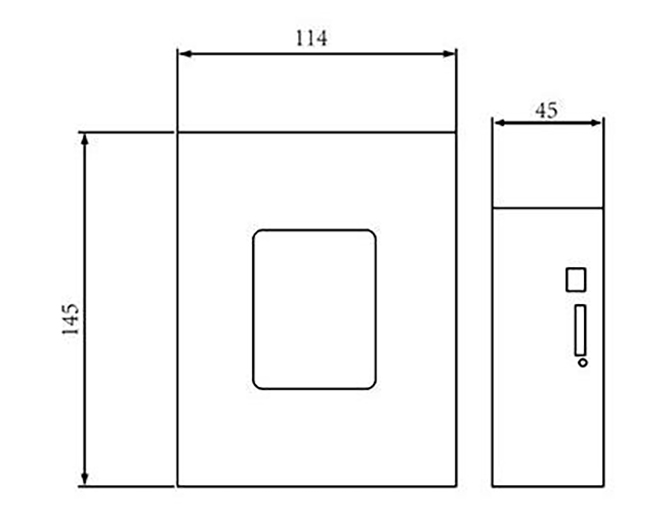

产品尺寸
