由于水库大坝在地质环境恶劣和气候条件复杂的条件下,水库坝体的稳定性会受到严重考验。为了保证水库大坝的安全运营,GNSS作为一种实现远程自动化测量的高精度的变形监测技术,具有高精度、高速度、全天候、连续实时、自动化等优势,其重要作用不言而喻,既可全面提升水库大坝的数字化管理,还可对水库大坝进行安全自动化预报预警。
计讯物联以提升结构物监测数字化能力为出发点,高度集成智能传感、GNSS、BIM、物联网、大数据、云计算等高新技术于高精度定位GNSS接收机TN521,并将TN521应用到了水库大坝变形监测场景中,实时监测水库大坝的变形与应力变化规律,实现全天候数据监测、采集与传输,以立体式、多方位的实时监测整个水库坝体的变形趋势,以此确保水库大坝变形监测的安全性、准确性和有效性。
解决方案
传感层

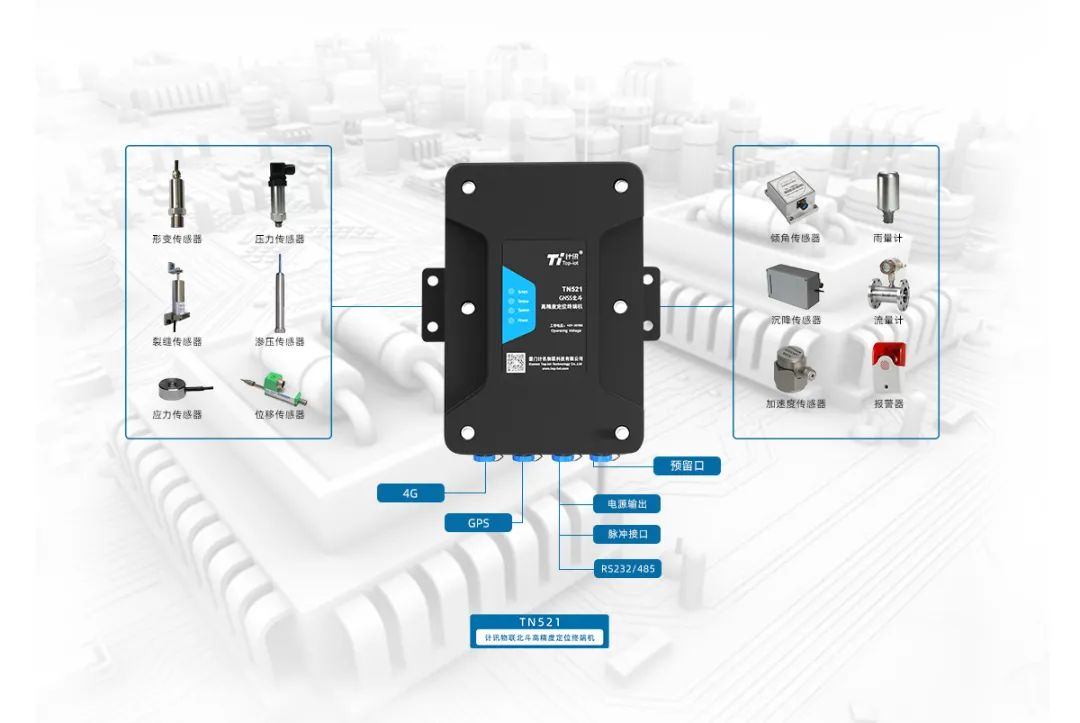

由计讯物联水利遥测终端机TY511、计讯物联高精度定位GNSS接收机TN521与裂缝传感器、应变计、倾斜仪、水准仪、沉降计等设备组成,结合数值模拟和监测点布设,通过TN521所具备的监测功能,实时采集地下水位、土壤含水率、降雨量、坝体表面位移、内部位移、浸润线等水库大坝相关数据。
网络层

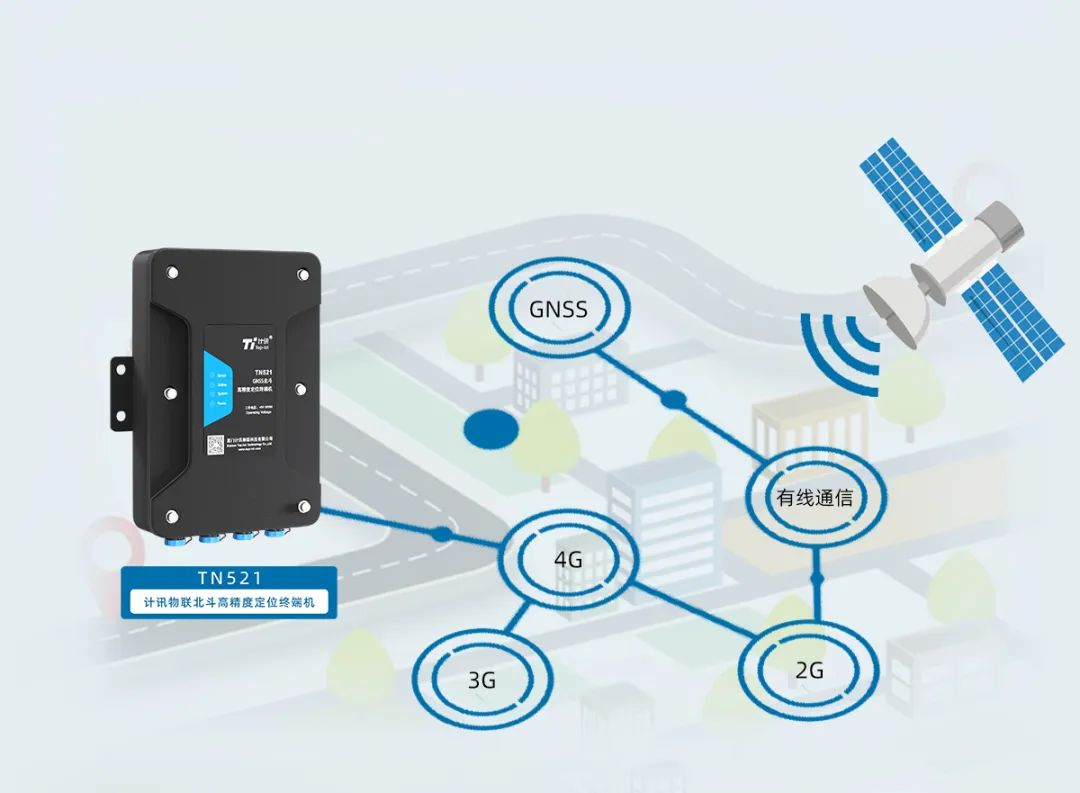

以计讯物联高精度定位GNSS接收机TN521为连接载体,支持数据通信,可上、下双向通讯,支持5G、4G、3G、有线通信、GNSS接收器等通信方式,并通过多种通信方式上行发送至监测控制中心平台。
平台层
利用计讯物联高精度定位GNSS接收机TN521下发平台对前端感应器的命令,同时联动传感层的传感设备,通过信号的连接上传监测数据的采集、处理、存储和分析。基于预警平台,及时推送告警信息;同时结合大数据处理、算法分析等手段,诊断水库大坝当前的安全状态,预测其未来的健康趋势。
应用层
计讯物联监控中心可通过监测数据自动生成图表报告,并在信息发布屏实时展示信息数据和预警信息。
推荐产品

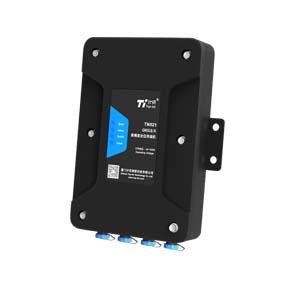

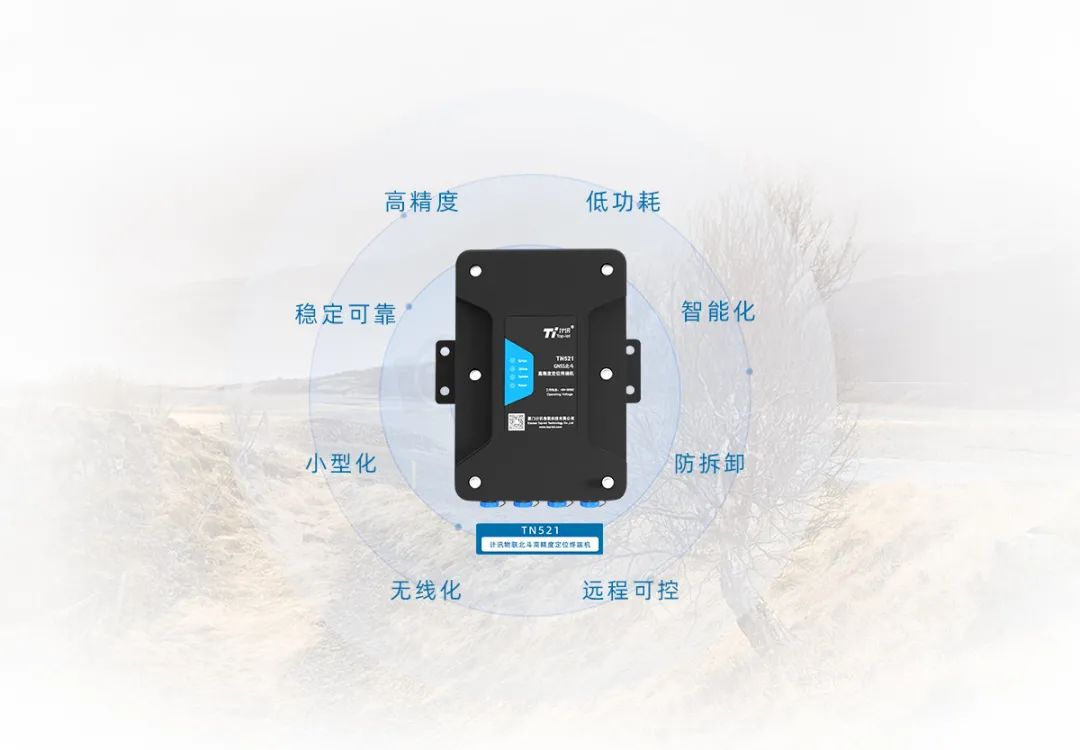

基于GNSS高精度定位技术,计讯物联高精度定位GNSS接收机TN521深度融合RTK算法与传感技术,实现静动态毫米级监测精度,静态相对精度的平面达±2.5mm+1ppm RMS,垂直面达±5mm+1ppm RMS,动态相对精度的平面达±8mm+1ppm RMS,垂直面达±15mm+1ppm RMS。同时,TN521全面支持北斗三代多星多频高精度定位,足以在应急抢险的关键时刻提供实时数据,以此满足不同变形阶段对监测频次与精度的需求。

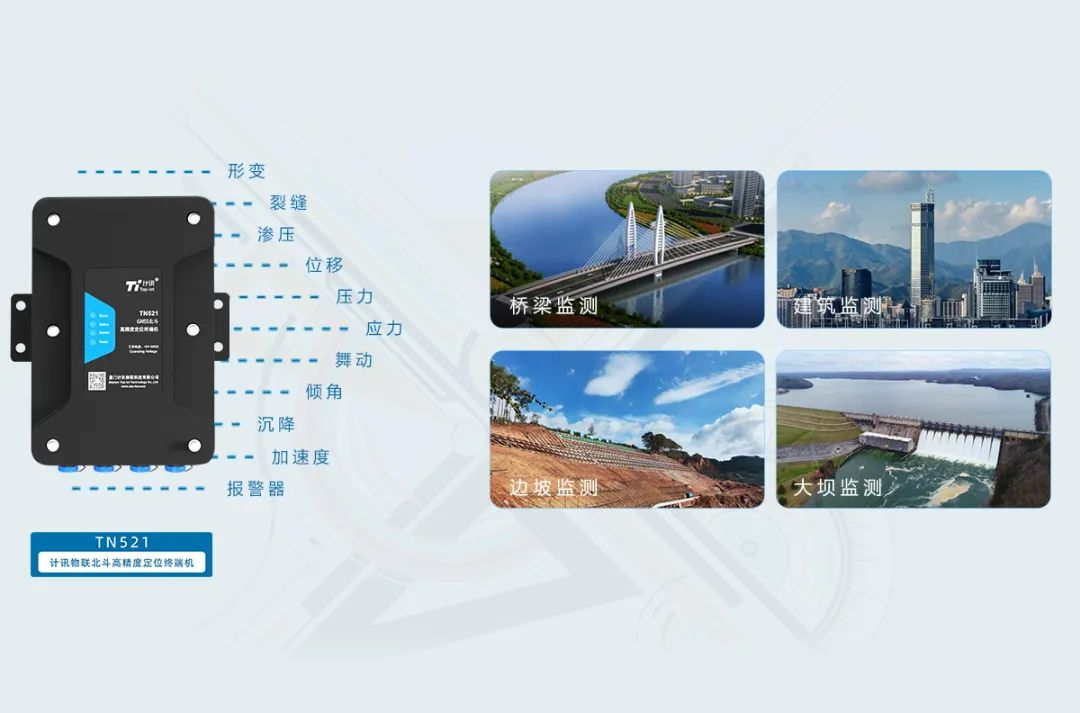

另外,计讯物联高精度定位GNSS接收机TN521采用一体化集成设计,集成卫星天线、GNSS板卡、复杂电路、芯片、模块等于一身,降低综合成本,提升集成度,有助于GNSS技术的广泛应用逐步渗透到各行各业,如水库大坝、地质灾害、边坡、矿山、建筑等。
产品功能

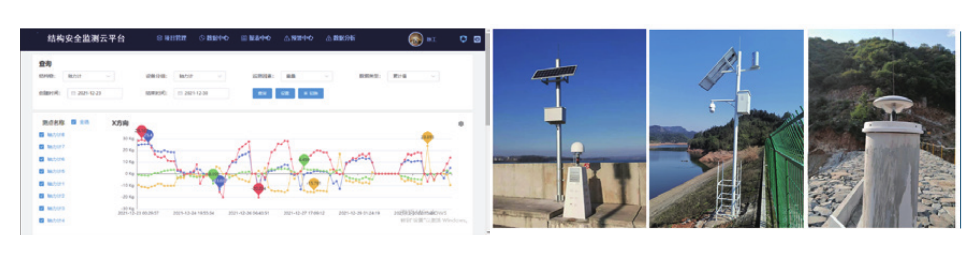

远程监测

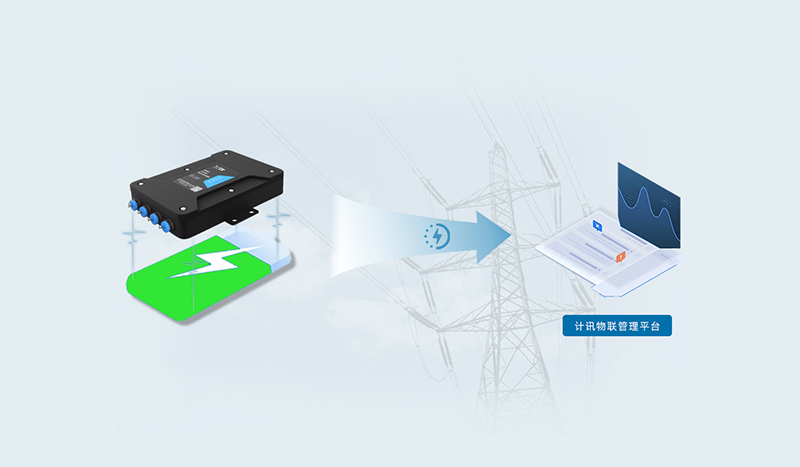

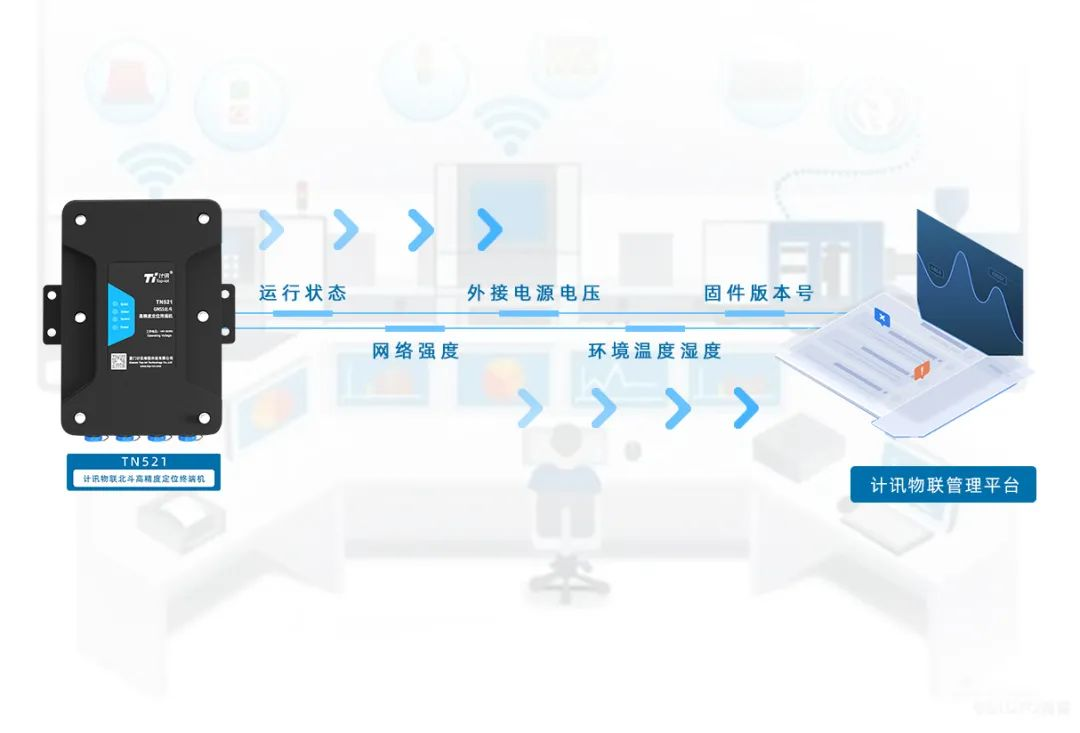

支持7*24*365远程监测与采集,管理员可在监控中心对水库大坝的数据上传频率,固件升级,供电状态和终端设备状态召测等进行修改,适用于无人值守之地。
GNSS监测
利用其自身GNSS技术功能实现高精度位移解算,解算结果可通过LoRa技术发送至计讯物联水利遥测终端机TY511,从而实现库岸的边坡位移与大坝变形的监测。
定时抓拍
通过设置高清摄像头,在计讯物联高精度定位GNSS接收机TN521上设置定时抓拍,当达到设定时间,可实时获取抓拍图像。
联动报警
当水库大坝的监测数据超出设定的阈值亦或是出现有人入侵水库大坝等危险之地,采集值超出设定报警范围时,可通过图像抓拍、平台软件、短信通知等方式进行预警。
联动控制
从感知、采集、传输、平台、用户管理等提供数据全生命周期的一站式管理服务。管理员可在pc端或是小程序随时随地查看水库大坝变形监测情况,实现监控工作的整体调度、多方联动与持续优化。
