一、方案背景

  2016年8月《“十三五”城市绿色照明规划纲要》顺利验收，该纲要紧紧围绕“创新、协调、绿色、开放、共享”的理念，遵循“安全、舒适、节能、环保、经济”的绿色照明原则，以提升城市照明品质和实现照明节能为核心，以建设智慧城市为契机，发挥智慧照明在智慧城市建设中的引领作用，对“十三五”全面推进我国城市绿色照明工作具有重要指导意义。

  智慧城市要求充分运用信息和通信技术手段感测、分析、整合城市运行核心系统的各项关键信息，从而对于包括民生、城市服务、工商业活动在内的各种需求做出智能的响应。在这个过程中，迫切需要一个信息采集、信息处理、信息发布的载体。路灯作为城市中密度最大、数量最多的市政设施之一，最适合作为智慧城市的载体。多功能、多应用的智慧路灯杆，可根据不同业务场景需求量身定做，集成相应功能。

  二、系统目标

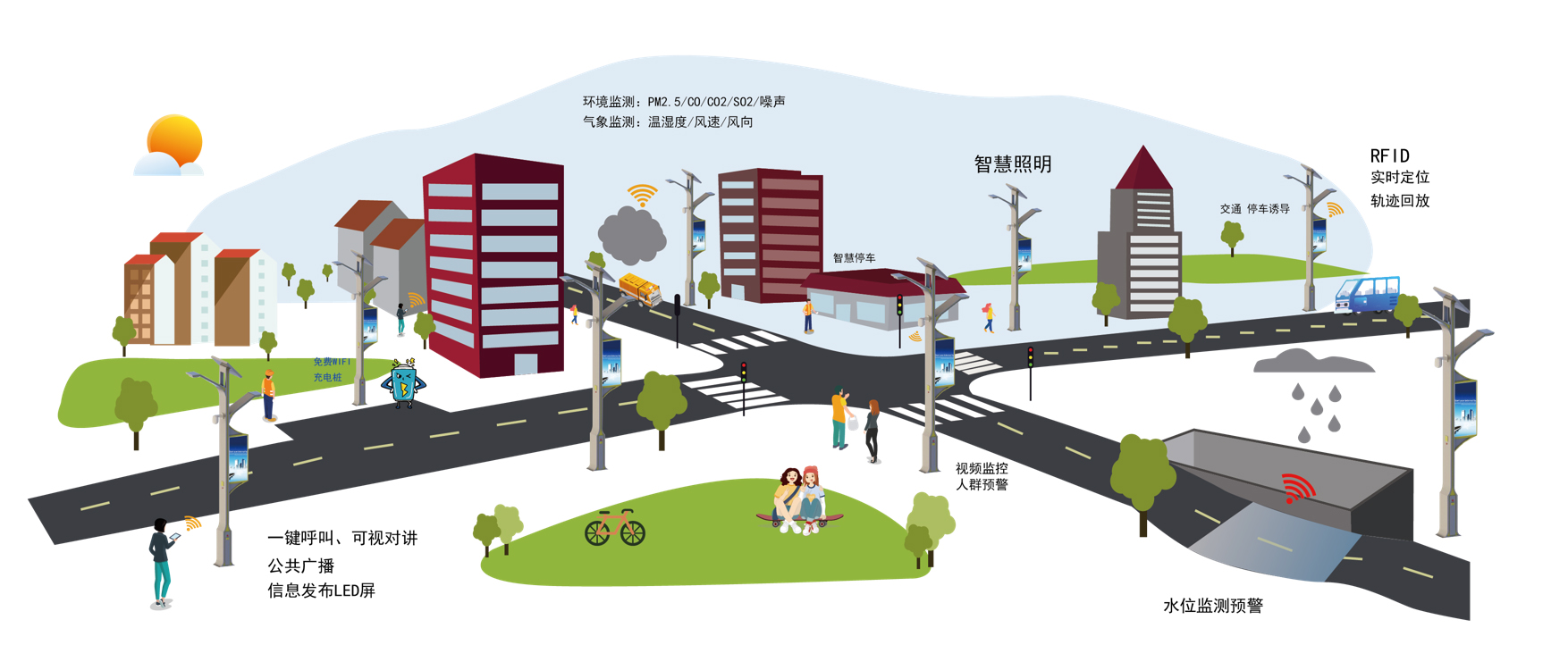

  智慧路灯系统除了实现节能、环保、智能的照明系统外，还可承载各种应用系统：如环境监测、LED信息发布系统、充电桩、视频监控等系统，承担了基于智慧城市建设目标的物联网感知入口和服务大众的出口，成为智慧城市前端的信息中枢，也可应用于公园、小区等小范围的应用场景，形成服务闭环，实现提升管理效能和更好地服务大众的目标。

  三、系统架构

  1.感知输出设备：即负责前端数据采集和相关输出的设备，包括照明灯、各类传感器、摄像头、音频广播、LED屏等设备。

  2.通信控制设备：即负责感知输出设备的数据通信及控制的设备，按环境和业务需求可选智慧路灯网关、RTU、数采仪等。

  3.数据指令流程：通信控制设备下端通过RS232、RS485等接口与感知输出设备连接，实现数据的采集和设备的控制。通信控制设备上行通过5G/4G或有线与平台系统通信，实现数据和指令的实时传输。

  四、智慧路灯物理架构

  五、智慧路灯云平台功能

  计讯智慧路灯云平台系统集多种功能于一身，包括：

  环境监测系统

  各类传感器监测数据通过通信控制设备传送到云平台，实现实时对PM2.5、PM10、噪声、温度、湿度等数据的自动采集、分析以及存储。管理人员可通过平台查询分析实时和历史的环境监测数据，为城市管理提供客观、科学的决策依据;同时也可为市民提供通过LED屏、APP查看环境信息的服务。

  充电桩系统

  通信控制设备通过RS485口与电表连接，并通过继电器接口与断路器连接，使用DLT645-2007协议实时采集电表数据，实时计量用户用电量;并与平台实时通信，实时探测与平台的连接状态、控制器状态和账户余额状态等，对异常情况进行实时的流程控制，保障系统的高可用性;平台实时监测前端电气参数(电压、电流、电能等)，可设置告警规则，监控前端设备状态，以便设备出现异常时可及时采取处理措施。

  LED显示屏系统

  支持显示传感器实时监测的数据如：PM2.5、噪声、温度等，为市民提供实时的环境信息。平台支持管理播放素材，平台可设定规则推送图文、视频信息，如场所通知、政策动向、商业广告等。

  视频监控系统

  实现摄像头的统管理，管理人员可通过电脑、手机，调阅实时视频、云台控制、回放视频、及远程存储视频等。

  广播系统

  平台支持管理音频播放素材，支持智能定时播放背景音乐、电台广播 、通知信息，也支持播放实时的寻人寻物启事等。

  紧急求助系统

  与公安系统联网，市民如遇紧急情况时可按下灯杆上的求助按钮，监控中心根据视 频监控具体情况联动公安、医疗、消防等救援单位。
