公路高陡边坡监测预警 RTU遥测终端应用
时间:2021-05-27本站原创

  公路高陡边坡由于长期暴露于自然环境中,长期受各种自然因素的影响,岩土体的物理力学性质会发生较大的变化,引起岩土体变形、移动,破坏边坡的稳定,公路高陡边坡灾害如崩塌滑坡、泥石流、土壤侵蚀和植被破坏等,容易给人民群众的生命财产安全带来很大威胁,因此,边坡监测预警工作意义重大。

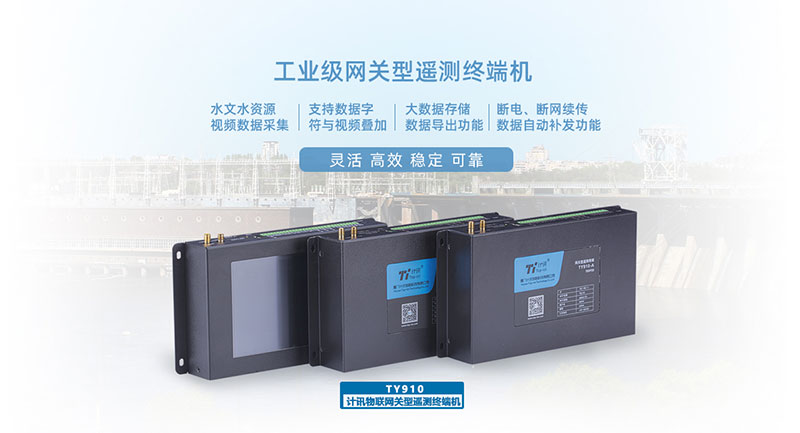

  RTU遥测终端公路高陡边坡监测预警

  计讯物联公路高陡边坡监测预警系统运用高精度北斗卫星定位系统GNSS、RTU遥测终端对前端感知层测斜仪、孔隙水压计、拉线式位移计、温湿度传感器、雨量计、锚索计、摄像头等传感器及设备仪表进行目标数据采集上传云端。同时RTU对上连接监测云平台与监测点进行的交互,实现24小时全方位自动化监测,实时掌握边坡安全状态、边坡变形和位移情况以及边坡裂缝间隙情况,异常数据警报提示,对边坡危险情况第一时间进行预判,避免安全事故的发生。


RTU遥测终端公路高陡边坡监测预警

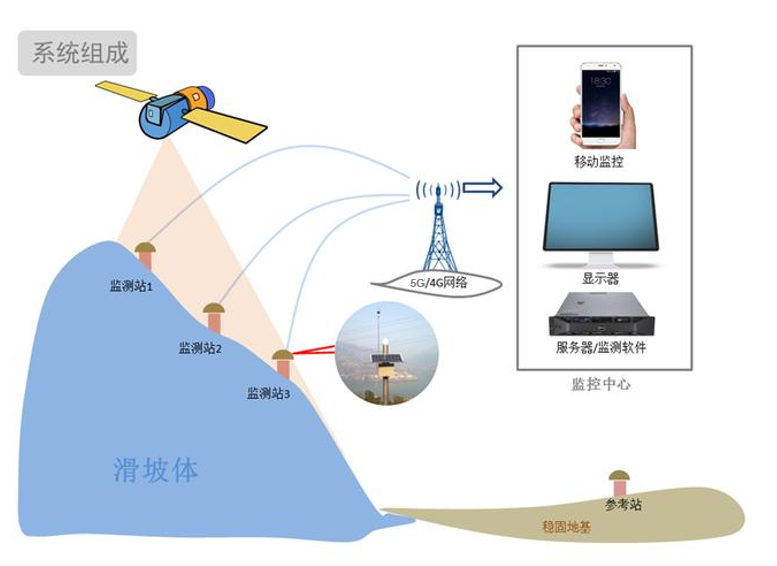

  公路高陡边坡监测预警组成原理

  前端:高精度北斗卫星定位系统GNSS、测斜仪、孔隙水压计、拉线式位移计、温湿度传感器、雨量计、锚索计、摄像头等。

  传输:计讯物联RTU遥测终端,数据采集、无线传输、平台对接、远程遥控。

  后端:公路高陡边坡监测预警管理平台,数据实时监测、影像图标可视化、数据处理分析、异常告警、命令下达。


RTU遥测终端下公路高陡边坡监测预警功能

  1、GNSS自动化监测方式对边坡表面位移、沉降进行实时自动化监测。

  2、拉线式位移计相对位移监测

  3、挡土墙形变监测、挡土墙受力监测

  4、地下水的水位监测、雨后坡体的积水状况监测

  5、边坡温湿度监测、实时雨量监测

  6、RTU遥测终端连接传感设备采集上传,智能化的感知结构物信息无需人员在场。

  8、平台全天候24小时实时监测、当结构物出现异常时,系统能够第一时间将预警信息以短信的方式通知相关管理人员,管理更高效

  9、连续海量数据,监测结构物长期性能发展,提供任意时段报告,在特殊情况如极端天气条件下,可稳定获取有效的数据,为安全隐患做出有效预判



  边坡监测用RTU遥测终端功能配置

  1、RS232接口、RS485接口、脉冲接口、模拟量输入接口、开关量输入接口、开关量输出接口、继电器输出、12位格雷码接口(预留)

  2、市电或太阳能供电


RTU遥测终端公路高陡边坡监测预警

  3、协议支持更多样,包括Modbus TCP/Modbus RTU协议,MQTT协议等。

  4、组态软件,平台对接。

  5、多中心设计,多路数据发送。

  6、通信方式更灵活,包括GPRS/4G/5G无线蜂窝网络、短信、RS232/RS485,NB-IOT、北斗等,适用于偏远室外施工场地。

  7、支持图片抓拍、视频采集上传、视频字符叠加。

  8、管理更方便,多支持串口配置方式、远程配置等。

  9、监测各类设备的供电状态、启/停状态、故障状态和运行工况。
