城市供热管网无线监测系统方案
一、项目概述
随着城市的迅速发展,能源、环境问题已成为当今社会的重要难题。同时,以城市集中供热取代小锅炉区域供热已成为一个趋势。
城市供热地理位置分散,采集、控制功能要求稳定,安全性要求较高,通过调度中心的远程监控系统对热网系统中无人值守换热站进行实时监控是必不可少的,通过系统对温度、压力、流量等参数集中实时监视,控制换热站中各设备的运行,保证供暖设备的正常运作。
由于地理条件、网络状况、经济因素、技术方面的原因,如果不能选择合理的通讯组网方式,往往会使得通讯传输系统出现故障,从而影响供热管网监控的安全性,稳定性。
二、系统原理
供热管网无线监控系统由前端部分来完成对卫生监测因子的含量的监测与汇总、转换、传输等工作,监测因子包括温度、压力、流量、热负荷变化等,这些监测因子由数据采集终端使用不同的方法进行测量获得一个非常准确的测量数据;
此结果通过数据处理转换后经由无线工业路由器通过GPRS网络向在线监测数据平台传输数据,在线监测数据传输平台来实现数据的接收、过滤、存储、处理、统计分析并提供实时数据查询等任务,当温度超过设定值的时候,自动开启或者关闭指定设备。
整个系统可达到:安全、可靠、准确、实时、全面、快速、高效的将真实的供热管网信息展现在管理人员的面前。
三、系统组成
整个系统主要三大部分组成:数据采集部分、数据传输部分、数据管理中心部分。
1、数据采集层(换热站硬件设备)
采集传输设备:无线监控终端
传感计量设备:压力传感器、温度传感器、流量计、电磁阀;
2、数据传输层(数据通讯网络)

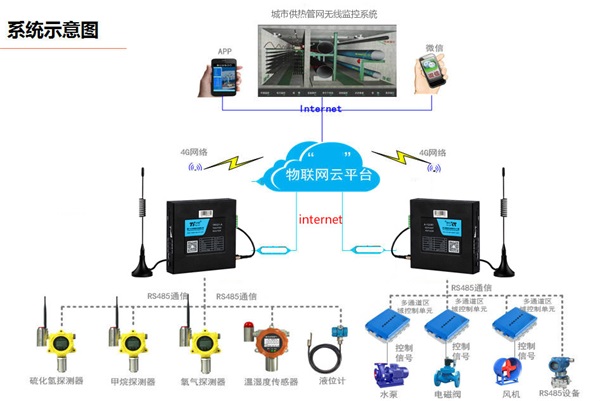

采用计讯TR321系无线路由器通过GPRS、3G、4G等网络传输数据,统无需布线构建简单、快捷、稳定。
无线组网模式具有:传输速率搞、信号覆盖范围广、实时性强、安全性高、运行成本低、维护成本低等特点。
3、数据管理中心(监控中心)
硬件主要包括:工作站电脑、服务器(电信、移动或联通固定IP专线或者动态ip域名方式);
软件主要包括:操作系统软件、数据中心软件、数据库软件、供热管网监控系统软件平台(采用B/S结构,可以支持在广域网进行浏览查看)、 防火墙软件;
四、系统功能
24小时连续采集记录监测点位的温度、压力、流量、热负荷变化等各项参数情况,多种方式进行实时显示和记录存储监测信息,监测点位可扩充多达上千个点。
数据中心软件采用标准B/S全中文图形界面,实时显示、记录各监测点温度、压力、流量、热负荷变化等曲线变化,统计各项变化等数据的历史数据、最大值、最小值及平均值,累积数据,报警画面。
可设定各监控点位的温度、压力、流量、热负荷变化等报警限值,当出现被监控点位数据异常时可自动发出报警信号。
监控主机端利用监控软件可随时打印每时刻的温度、压力、流量、热负荷变化等数据及运行报告。
系统可扩充多种记录数据分析处理软件,能进行绘制棒图、饼图,进行曲线拟合等处理。
强大的数据处理与通讯能力,采用计算机网络通讯技术,局域网内的任何一台电脑都可以访问监控电脑,手机APP、微信也可在线查看监控点位的温湿度变化情况,实现远程监测。
五、项目意义
城市供热管网无线监测系统全面掌握整个热网管线供热状态,同时还能快速、准确地反映仪表故障报警信息,方便维护人员及时查修,这样不仅节省大量的人力、物力,而且对减少管道损耗、提高供热管网的现代化管理水平。为供热中心的综合管理提供科学、准确的数据,提高供热中心抄表、征费的工作效率,使供热中心的管理水平上一个新的台阶。
-
