一、背景

  随着城区生活的不断丰富，金融服务业同步跟进，因此会增加ATM机的布点来满足民众的需要，由于时常遇到布点网络缺失，且信息安全的问题， 银行ATM机、非金融自助产品，多布设在地铁口、超市、商场、医院等人流密集区，当原有有线网络不方便布设到自助终端时，就需要应用无线数传终端组建无线网络实现自助终端与管控中心的信息交互。3G/4G无线路由器得到了更广泛的应用。利用工业级3G/4G无线设备，结合专网通信卡网络以及无线设备本身具备的VPN加密功能，使得ATM机组网方便、数据安全可靠。

  二、系统结构

  ATM机内部有主控电脑，主控电脑通过网线和无线路由相连，无线路由器内部插有特殊APN专网卡，此专网与外网隔离与银行专网相同，且无线路由具备VPN加密功能，这样ATM主控电脑通过带加密的专网与银行系统进行数据对接。

  计讯4G路由器通过联通4G网络接入Internet，并与银行中心系统建立VPN连接，使终端ATM机与银行中心系统组成虚拟局域网，终端ATM机可直接与银行中心系统服务器直接进行通信。终端ATM机产生的业务数据将直接通过路由器与中心服务器建立的通信通道传送到中心服务器的银行中心系统。

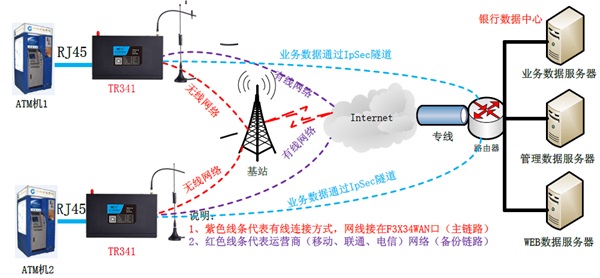

  系统拓补图

  在银行系统中，数据传输的安全性要求非常苛刻，因此解决系统安全问题是4G无线网络银行交易系统应用的关键，采用4G无线移动数据传输方式必须有效保证数据的安全、可靠，确保系统的安全稳定运行。安全保障主要是防止来自系统内外的各种破坏，进行身份认证、身份鉴别、数字签名防止抵赖和篡改，以及交易数据的加密解密等是保障网络安全的重要手段。

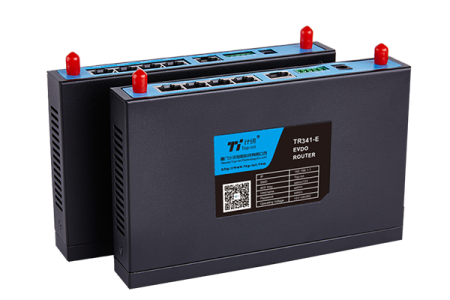

  数据传输部分采用计讯TR341无线路由器

  三、产品特点：

  1、I/O监控功能，便于远程控制

  2、支持PPPOE、4G/3G等多种网络接入方式

  3、强大的VPN隧道技术，有效保证数据安全传输

  4、高速WIFI网络接入，畅享极速联网

  四、系统特点及优势

  1、高规格工业级设计，稳定、可靠。

  2、支持各运营商APN专网，具备各类型VPN数据加密。

  3、标准化接口，即插即用。

  4、体积小巧、操作维护简单易行。

  五、项目意义

  银行采用无线网络方式构建ATM自助服务终端无线系统，在安全可靠的组网条件下，助力银行无线交易行业系统，将会大大拓展了移动数据应用领域和银行业的进一步扩展。
