高精度GNSS接收机 内置天线 微米级精度

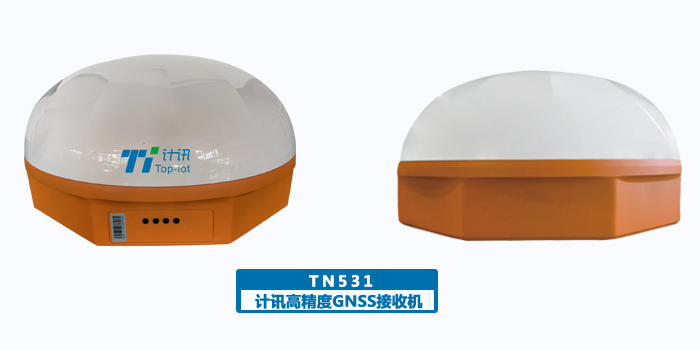

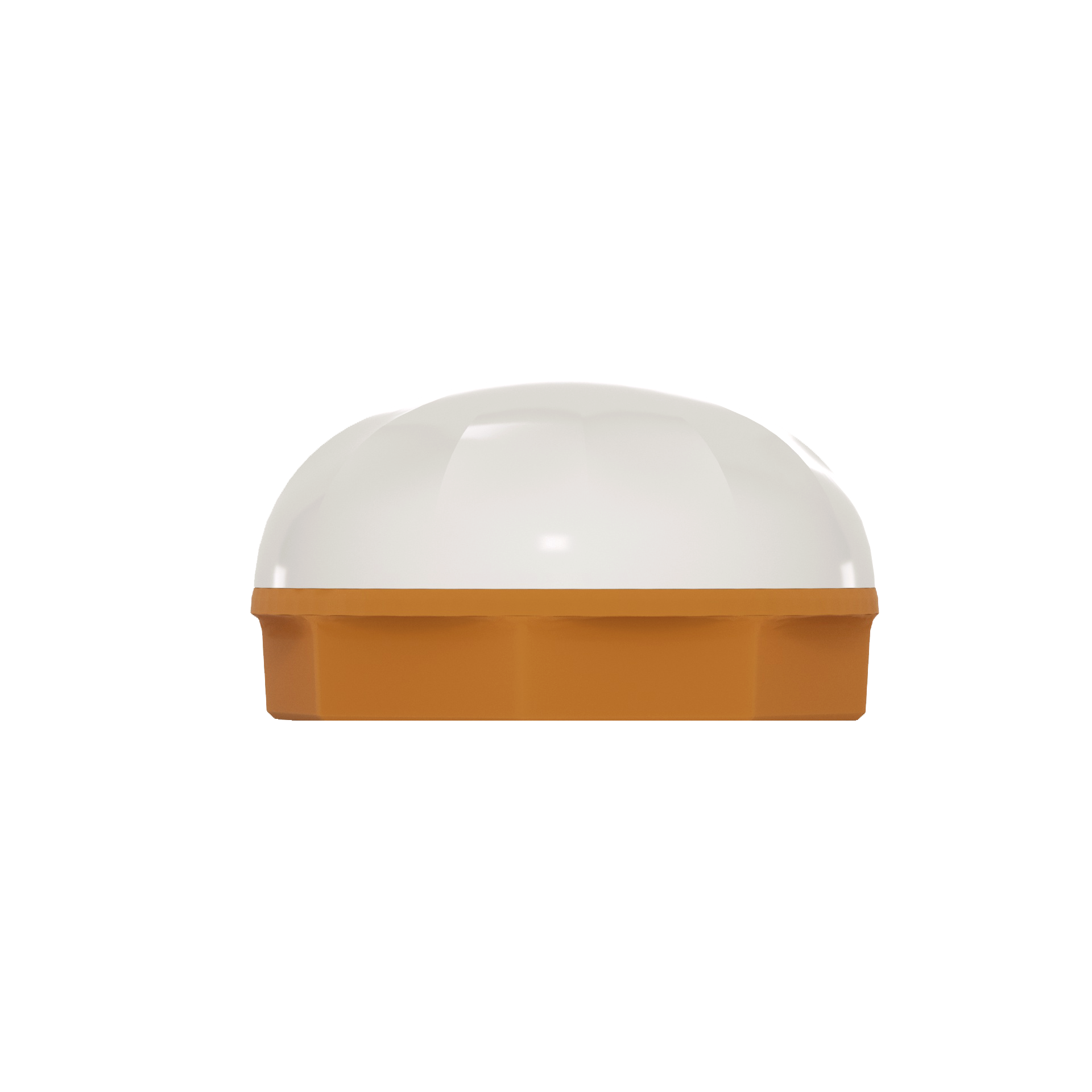

计讯物联高精度GNSS接收机TN531,微米级测量精度,内置GNSS及4G天线,防护等级IP68,具备高精度、高集成度、无线化、低功耗、智能化、稳定通信远程可控、便携安装等特点,广泛应用于边坡、水库大坝、尾矿库、建筑等自动化监测场景。
高精度GNSS接收机TN531功能优势
高集成,高防护
防护等级达IP68,一体化高集成设计,内置GNSS和4G天线,集成GNSS板卡,4G通信模组,支持立杆螺杆安装和法兰盘安装方式,便于野外安装调试,增强设备的防护性能。
高精度GNSS
支持GPS L1C/A & L5、BDS B1I/B1C & B2a、GAL E1 & E5a三系统六个频点。静态解算平面精度:±(2.5+ 1×10-6×D) mm ,高程精度:±(5+1×10-6×D) mm。
稳定通信
全面支持移动/联通/电信2/3/4G网络,支持离线补发,工业级端子接口可供电数据线连接提供稳定电源,通电自启。
低功耗设计
平均功耗2W以内,休眠模式、正常模式、应急模式设计,节约能耗,延长续航时间。
自身状态监控
计讯物联GNSS接收机TN531具备自身运行状态、网络强度、电池电量,环境温度湿度,固件版本号等信息监控。
MEMS传感器
内置6轴姿态角度传感器,具有上电自动校准功能,支持阈值触发唤醒。
配置管理
TN531支持开机自动连接计讯物联云服务功能,支持远程配置,高效管理。

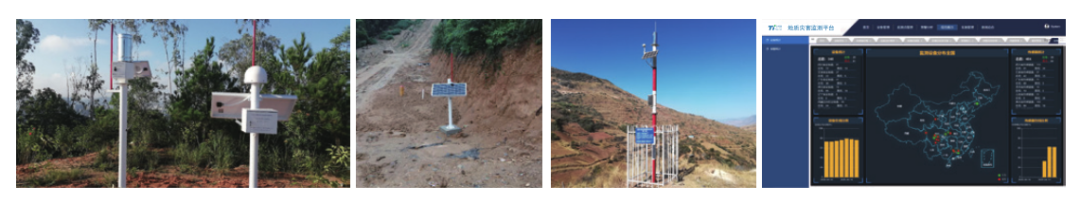

高精度GNSS接收机TN531应用
GNSS接收机TN531参数
环境条件
工作温度范围:-35~+75ºC
存储温度范围:-45~+85ºC
相对湿度范围:95%±3%
三防等级IP68
工作状态
功耗
通信功耗
12V 145ma
抗干扰能力:
抗干扰类型
级别
电压/电流波形
值
工频磁场
3
连续正弦波
30A/m
阻尼振荡磁场
3
连续正弦波
30A/m
脉冲磁场
3
脉冲
100A/m
辐射电磁场
3
80MHz~1000MHz连续
10V/m
3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。
GNSS配置
卫星星座
GPS: L1 L2 ,BeiDou: B1 B2,预留B3/双星四频以上;兼容伽利略和格洛纳斯
静态相对定位
平面:±(2.5mm+1*10-6D)RMS;高程:±(5mm+1*10-6D)RMS
动态相对定位
平面:±(8mm+1*10-6D)RMS;高程:±(15mm+1*10-6D)RMS
数据格式
支持RTCM32原始数据及实时动态结果数据上传
射频天线
天线类型
内置GNSS和4G天线
GNSS天线
内置防EMC设计,可有效抑制多径信号,提高测量精度
功能接口
数据更新率
10S (MAX:1Hz)
串口波特率
9600bps、115200bps
接口
1*RS232、1*RS485、1*SIM卡 、1*PI、
数据协议
导航数据
NMEA-0183
差分数据
RTCM3.0/3.1
网络协议
TCP/IP、 MQTT/OSS协议
系统配置
存储
SD硬件预留
MEMS传感器
内置MEMS传感器,支持阈值触发唤醒
无线通讯
通信
4G
采集间隔
0s~24h(采购人可依据实际需求在技术参数要求的范围内设定)
上报间隔
0s~72h(采购人可依据实际需求在技术参数要求的范围内设定)
电气性能
供电方式
+9V~+35V DC支持过压过流保护及欠压预警;
防反接
支持
功耗
在采样间隔不低于 15s 且上传间隔不低于 15s 情况下功耗<2W
设备可靠性
标准
MTBF时间不小于30000小时
EMC各项等级指标达3级
采用NTP技术,内置RTC
SIM/UIM卡接口内置15KV ESD保护
-
