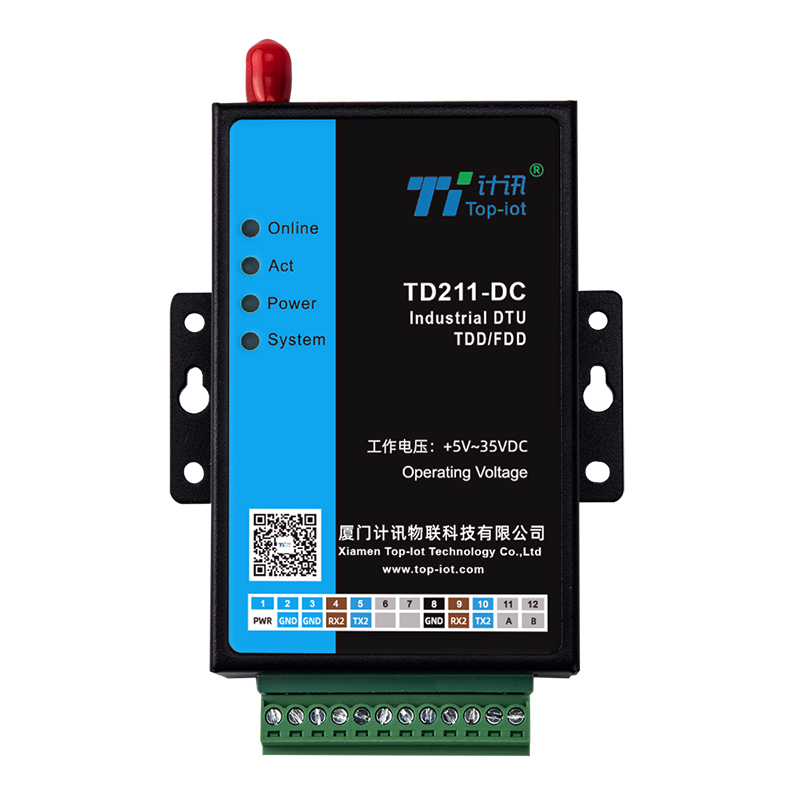

低成本4G DTU TD211
超高性价比低功耗全网通


科技创新,谁与争锋

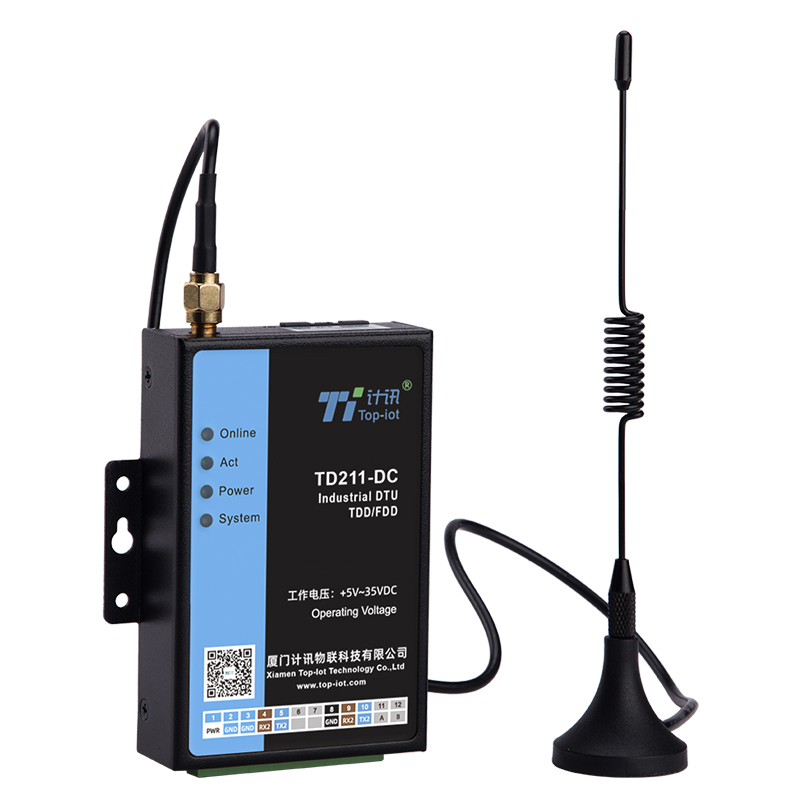

智能化时代讲求的是又高又快又省,计讯物联全新推出TD211-DC DTU,高速联网,快速传输,低功耗,为用户打造一种全新智能体验,实现多方共赢。



工业级金属外壳、耐高低温材料(-40℃至80℃)、高EMC电磁兼容,防雷防潮防干扰!





超低功耗、多种供电方式、多级省电模式!

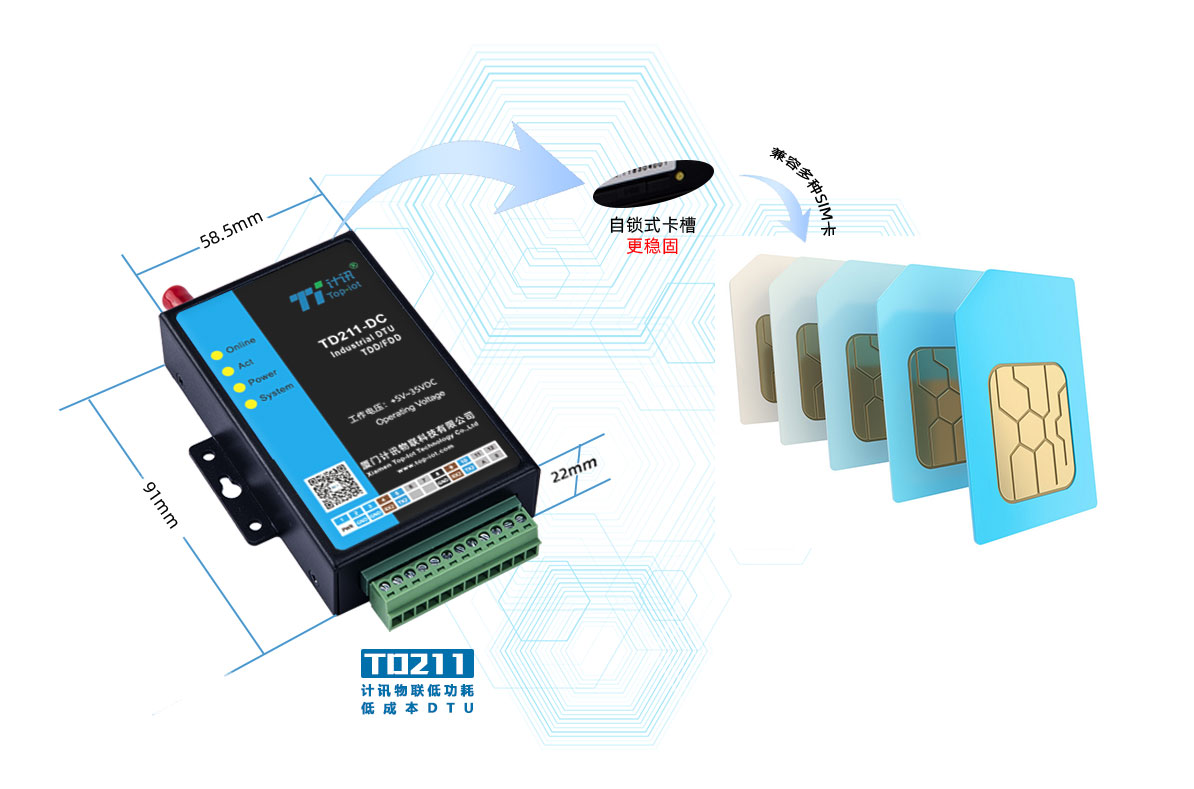

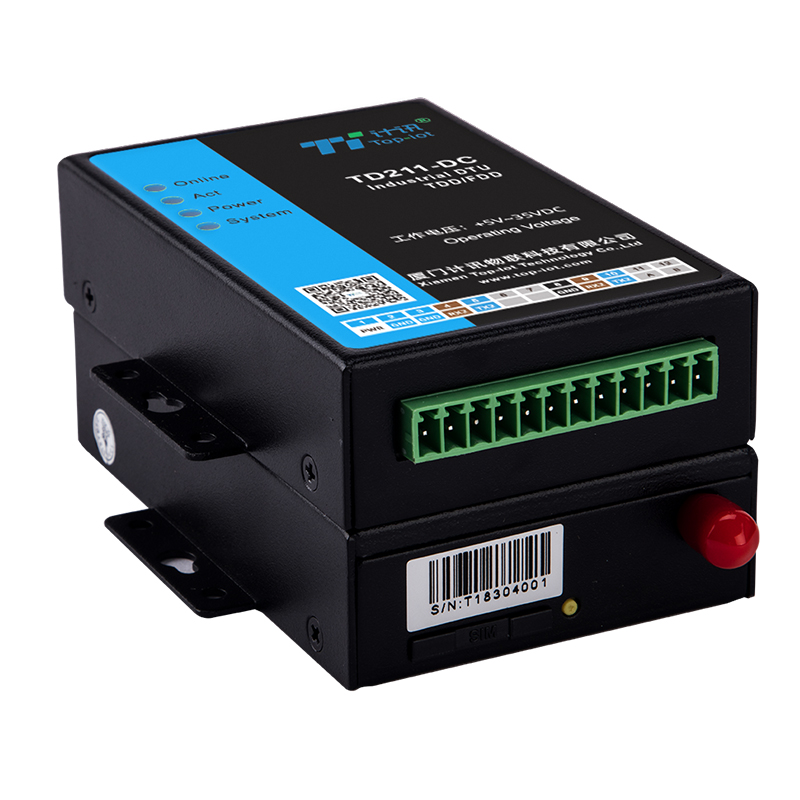

小体积、232/485全端子接口,自锁式卡槽,兼容多种SIM卡!





全网通/4G/3G/2G/GPRS/NB-IOT全线兼容。



全系列产品覆盖全网通、4G、3G、2.5G等全线网络,大容量数据传输更高速、更顺畅。

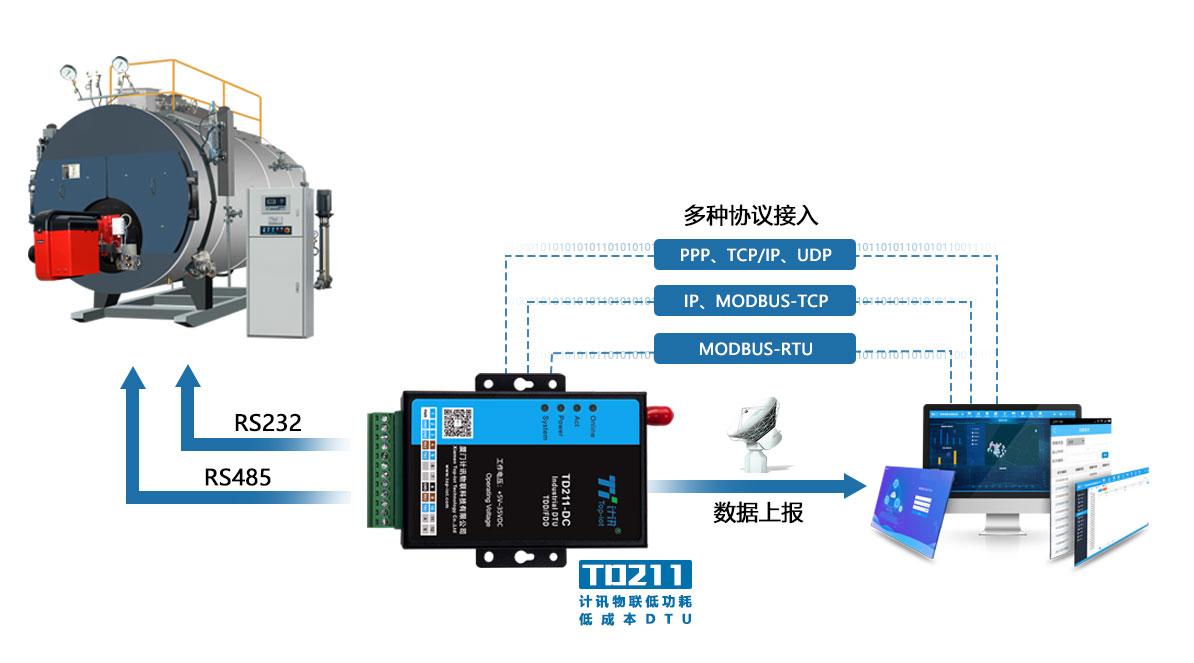

多中心同步传输、支持APN/VPDN专网传输,支持ModBus通信协议,确保数据传输的安全性、稳定性和私密性。



同时支持多种接口、多种协议,项目应用更便捷!

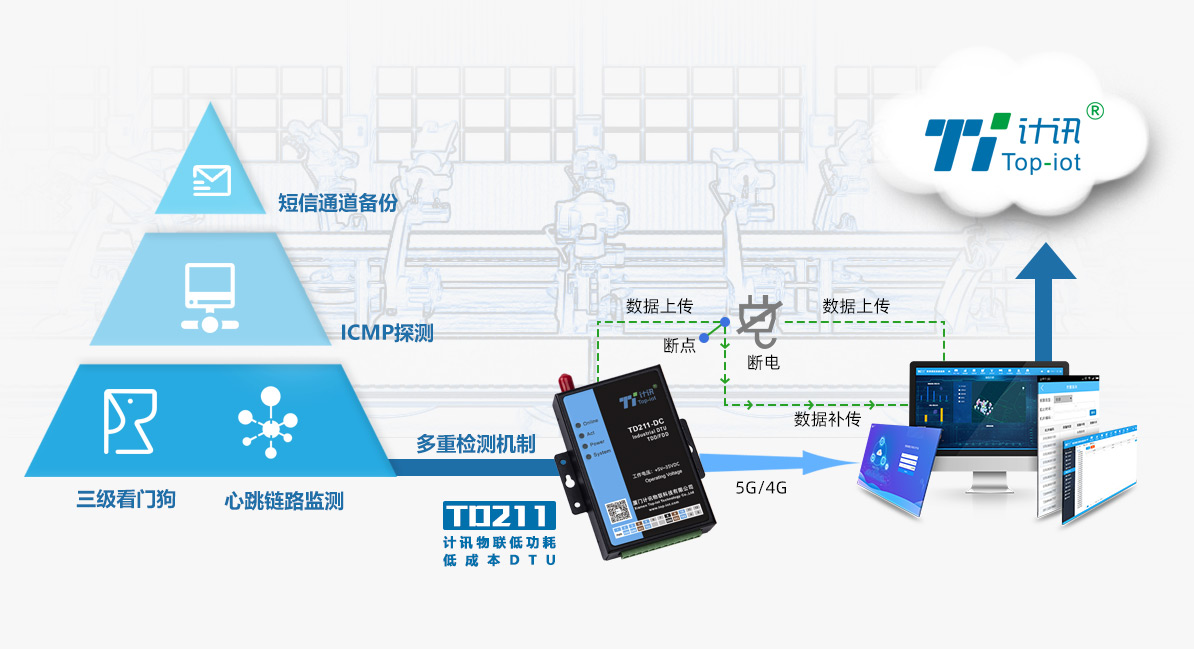

高稳定性设计,多重检测机制,确保设备永不死机。



应用场景

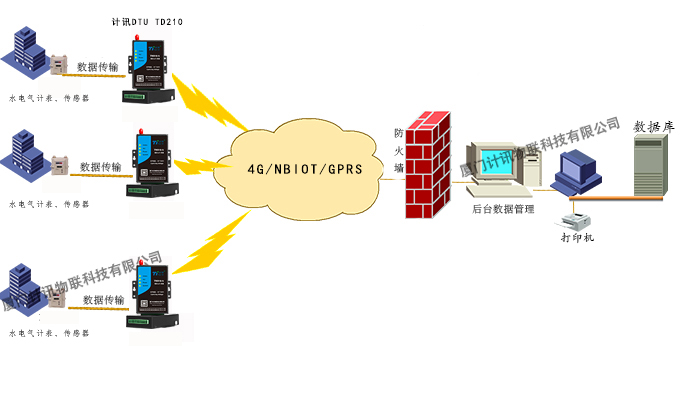

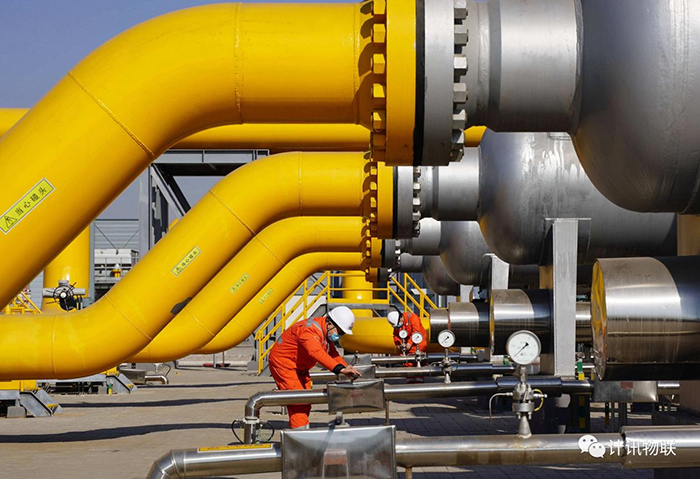

广泛应用于智慧电力、油田监控、智慧水利、自助终端、气象环保、工业控制、能源煤矿、物流仓储、智能交通、城市供暖等行业。


技术参数

产品接口

描述

说明

电源接口:

标准电源

DC 12V/0.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

RS232或RS485(或RS422)接口,适合工业应用。

管脚

定义

说明

1

V-

电源负极,离指示灯最近的管脚

2

V+

电源正极

3

TXD

RS232-发送,做通讯口

4

GND

信号地

5

RXD

RS232-接收,做通讯口

6

GND

信号地

7

RXD2

扩展串口2接收,做debug

8

TXD2

扩展串口2发送,做debug

9

GND

信号地



串口参数:

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无校验、偶校验、奇校验、SPACE及MARK校验

其他

指示灯

具有系统、电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

产品特性

描述

说明

环境条件:

工作温度范围:-35 ~ +75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

通讯状态

<1.08W

说明:12V电源,电流<90mA  5V电源,电流<216mA

待机状态

<0.252W

说明:12V电源,电流<21mA  5V电源,电流<50.4mA

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:60.5x60.5x19.3mm (不包括天线和安装件)

重量:约40克
