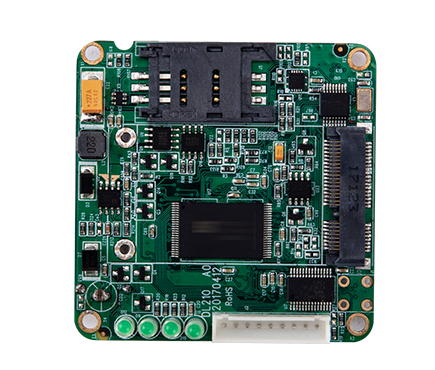

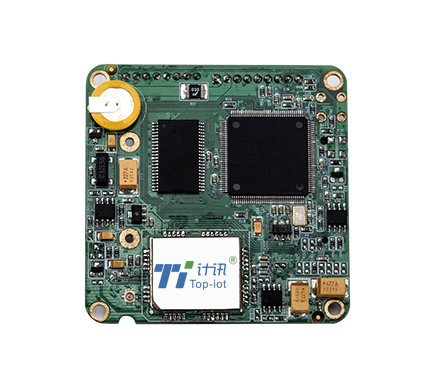

4G电力DTU TD210

电力DTU4GDTU嵌入式设计电力专用

4G 电力DTU TD210-D-A是一款采用高性能的工业级32位通信处理器的电力级嵌入式无线数据终端；设计完全满足电力级标准和工业用户的需求。

TD220-A 4G DTU是一款电力级嵌入式无线数据终端，采用高性能的工业级32位通信处理器，软件多级检测、硬件多重保护机制保障设备稳定性。支持三大运营商全部网络制式，支持标准RS232、RS485接口，采用双串口设计使用灵活，便于电力配网集成和大规模组网。可帮助用户快速接入高速互联网，实现安全可靠的数据传输。

电力专用DTU，高稳定性设计

多重看门狗设计、多重链路检测、远程维护、升级管理保障无人值守环境设备稳定运行；采用工业级材料电力级标准设计，适用任何电力组网需求；高标准EMC电磁兼容，强电磁环境工作稳定。

超低功耗，组网更便捷

嵌入式设计，体积小巧，超低功耗，符合电力配网自动化设备的结构要求；双串口设计，可配置串口DEBUG模式和通信模式。

采用电力级标准，支持电力规约，无缝对接电力主站平台

支持ModbusTCP/Modbus RTU协议转换，适用于工业SCADA和各类工业设备；支持用户自定义TCP/UDP登录、心跳包链路监测、现场识别、远程管理简单易用；满足电力行业DL/T 721-2000配网自动化系统远方终端标准。

超强适应性，恶劣环境性能稳定

通过绝缘测试、浪涌干扰、静电放电干扰、射频辐射电磁场、工频辐射磁场、高低温等众多苛刻测试；可通过“国网计量中心”及EMC等第三方检测机构测试；专有阻抗匹配电路设计，具有更高的信号接收灵敏度。

智能唤醒保护机制，稳定不掉线

智能软件唤醒和硬件断电重启机制，设备自动复位保证正常运行；采用软件、硬件、CPU三级看门狗检测机制；多重检测机制，运行故障自修复，确保设备永久在线，适用无人值守环境；采用PPP层心跳、ICMP探测、TCP心跳链路检测机制；网络通道与短信通道相互切换，当TCP/UDP断开连接时可启用短信发送数据；掉线重连、数据补发，传输稳定、可靠不丢包。

全网通/4G/3G/2G三大运营商网络全面覆盖

无线高速传输，大数据传输更高速、更顺畅；支持海外运营商网络，选择更多、更便捷。

数据高效传输，安全有保障

支持运营商专网接入并指定IP，达到金融级数据安全标准；支持TCP server功能，支持根据域名和IP地址访问数据中心；采用多中心发送机制，数据可同时发往多达5个中心；多级数据直观显示，便于同步获取数据；在专网的基础上再加密传输，充分保证各项数据的安全性、准确性。

同时支持多种接口、多种协议，项目应用更便捷

支持I/O、ADC、TTL/RS-232/RS-485多种接口选择(可定制TTL电平串口)，兼容所有串口下位机；支持串口AT协议，可在运行过程中切换到AT状态，进行参数配置、重启控制式；两路模拟量、三路开关量设计，可定制脉冲输出、脉冲计数和模拟量输入功能；内嵌PPP、TCP/IP、UDP/IP、MODBUS-TCP、 MODBUS-RTU等多种协议，兼容厂家私有协议。

数据和短信通信互为备份,切换自由

网络信号或中心网络瘫痪的情况下能自动切换到GSM短信状，进行数据的收发；短信支持7bit、8bit、UCS2编码，支持国内外区号中文短信收发。

分享到

技术参数

产品接口

描述

说明

电源接口：

标准电源

DC 12V/0.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。

串口：

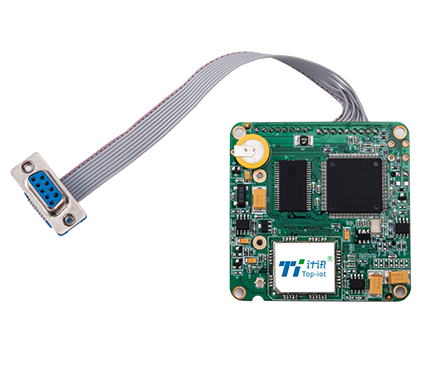

串口采用9针2.54mm间距单排排母，适合工业应用,RS232或RS485（或RS422）接口

管脚	定义	说明
1	V-	电源负极，离指示灯最近的管脚
2	V+	电源正极
3	TXD	RS232-发送,做通讯口
4	GND	信号地
5	RXD	RS232-接收,做通讯口
6	GND	信号地
7	RXD2	扩展串口2接收,做debug
8	TXD2	扩展串口2发送,做debug
9	GND	信号地

串口参数：

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无校验、偶校验、奇校验、SPACE及MARK校验

其他

指示灯

具有系统、电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口，特性阻抗50欧

SIM/UIM卡接口

支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

产品特性

描述			说明
环境条件：
工作温度范围：-35 ~ +75ºC			存储温度范围：-40~+80ºC
相对湿度范围：95%			无凝结
工作功耗：
通讯状态			<1.08W
说明：12V电源，电流<90mA 5V电源，电流<216mA
待机状态			<0.252W
说明：12V电源，电流<21mA 5V电源，电流<50.4mA
抗干扰能力：
抗干扰类型	级别	电压/电流波形		值
工频磁场	3	连续正弦波		30A/m
阻尼振荡磁场	3	连续正弦波		30A/m
脉冲磁场	3	脉冲		100A/m
辐射电磁场	3	80MHz~1000MHz连续波		10V/m
3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备
防护等级：
防护等级IP30，外壳和系统安全隔离			特别适合工控现场应用
可靠性：
平均无故障工作时间(MTBF)不低于100000h
超低功耗设计，包括休眠模式、定时上下线模式
EMC各项等级指标达3级
内置RTC
SIM/UIM卡接口内置15KV ESD保护
物理特性：
外形尺寸：60.5x60.5x19.3mm (不包括天线和安装件)
重量：约40克

选型指南

产品类型	无线参数	运营商
TD210-D-A 4G DTU	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS	支持中国移动4G/3G/2G 支持中国联通4G/3G/2G 支持中国电信4G/3G/2G

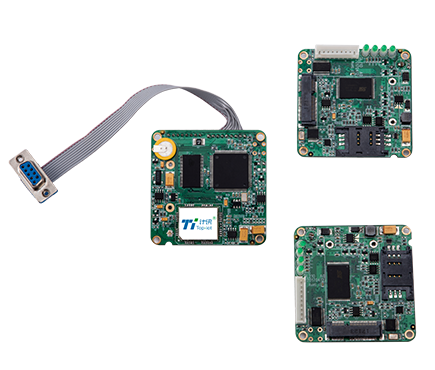

典型应用

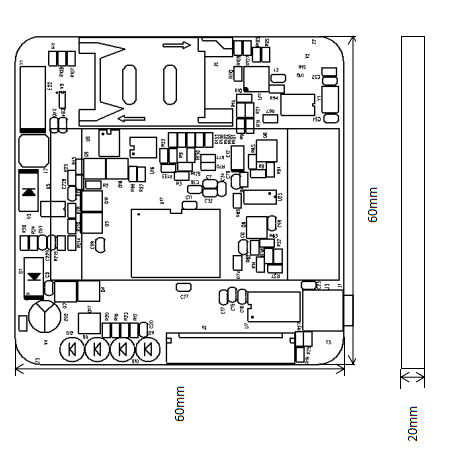

产品尺寸
