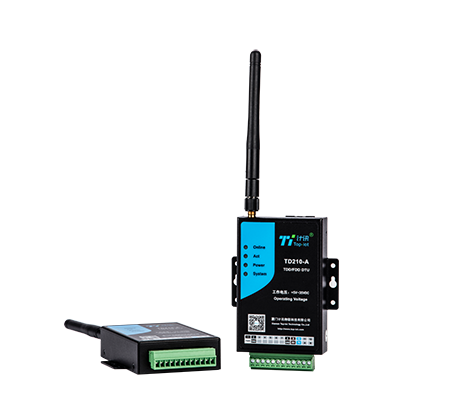

工业DTU TD210
工业级DTU全网通4G无损透传
DTU是一款工业级无线数传终端,支持2G 3G 4G网络,内嵌标准TCP IP协议栈,支持多中心同步传输,标准化端子接口设计,非常试用工业应用场合,可轻松实现设备远程控制与管理。



TD210系列DTU,工业场景专用设计,符合工业行业标准,采用高性能的工业级32位通信处理器,

具备软件多级检测和硬件多重保护机制,运行更稳定,传输更高速。支持各运营商4G网络,接口使用灵活,支持标准RS232、RS485接口,可定制TTL电平。

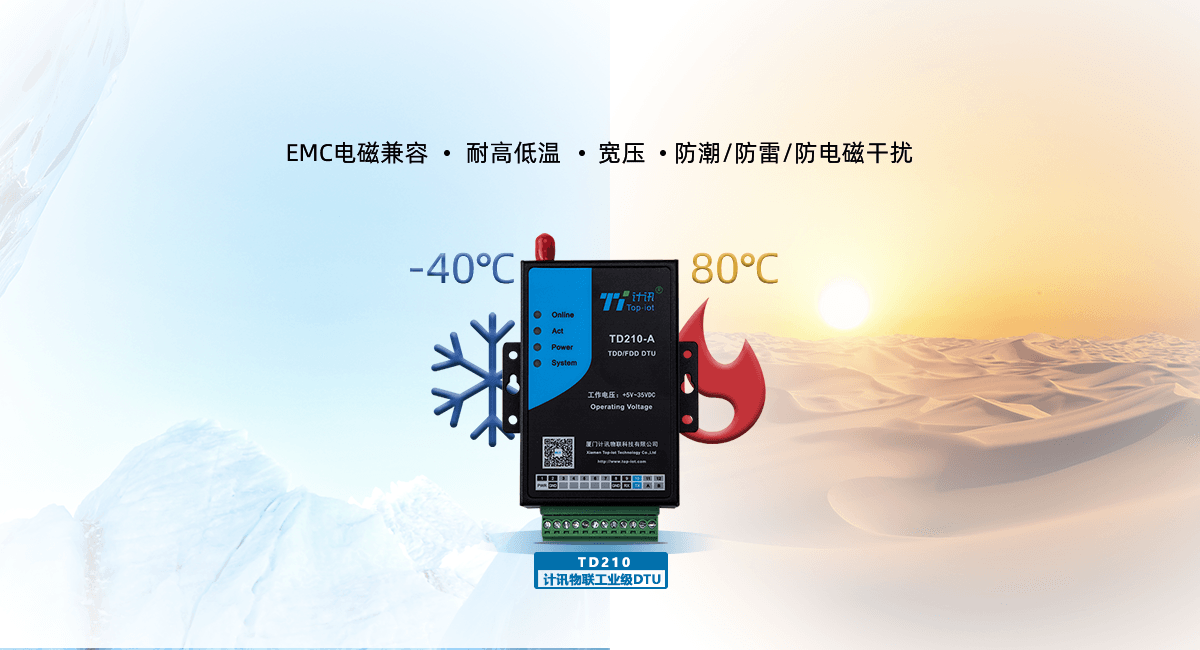

工业级品质,确保无故障稳定传输,适应恶劣环境!



工业级金属外壳,坚固耐用品质可靠;

高EMC电磁兼容,强电磁环境工作稳定,通过EMC等级测试,确保传输稳定性;

耐高低温材料(-40℃至80℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。

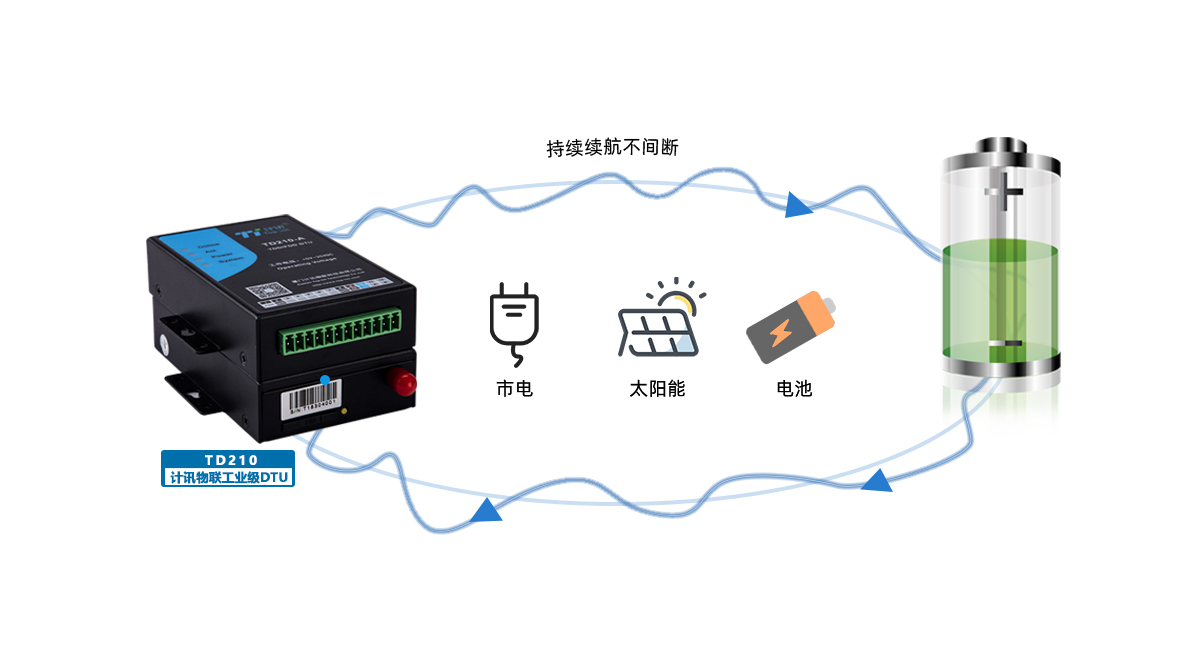

超低功耗设计,多种供电模式,让应用更灵活!


采用多级休眠和唤醒模式,工作功耗、待机功耗、休眠功耗,远低业界同类产品;集合市电、太阳能、电池等供电模式,为您解决一切取电难题!

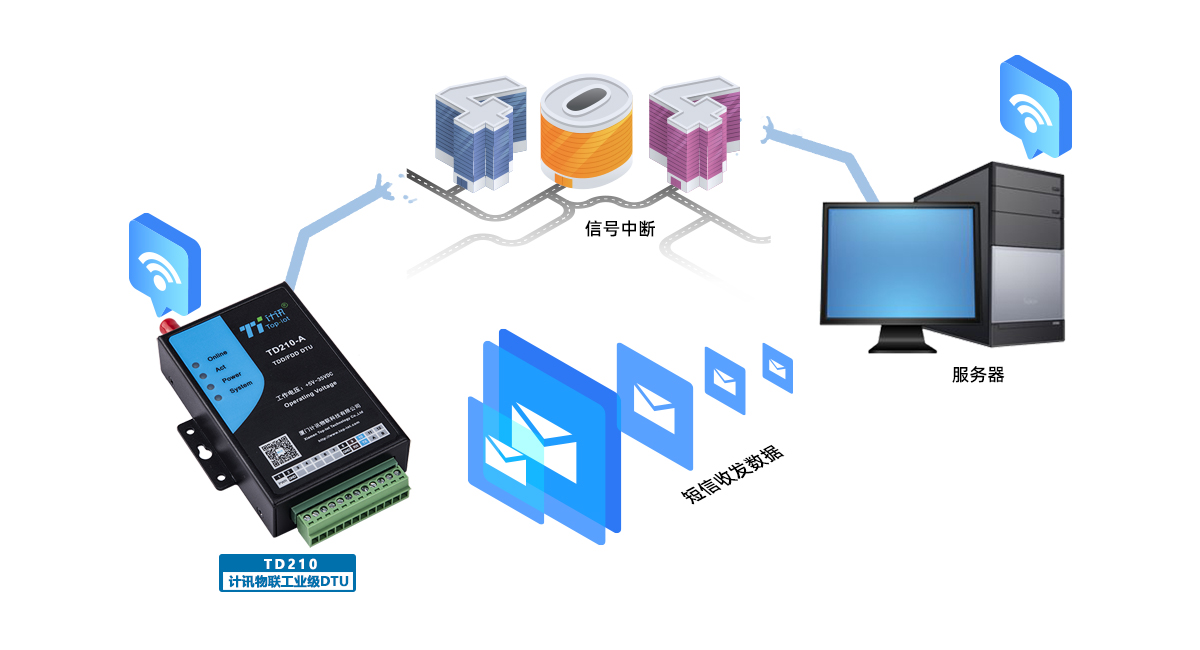

数据和短信通信互为备份,自由切换,让您的数据交互畅通无阻!


在线无线网络信号或中心网络瘫痪的情况下,能自动切换到GSM短信状,进行数据的收发; 短信支持7bit、8bit、UCS2编码,可以支持国内外区号中文短信收发。

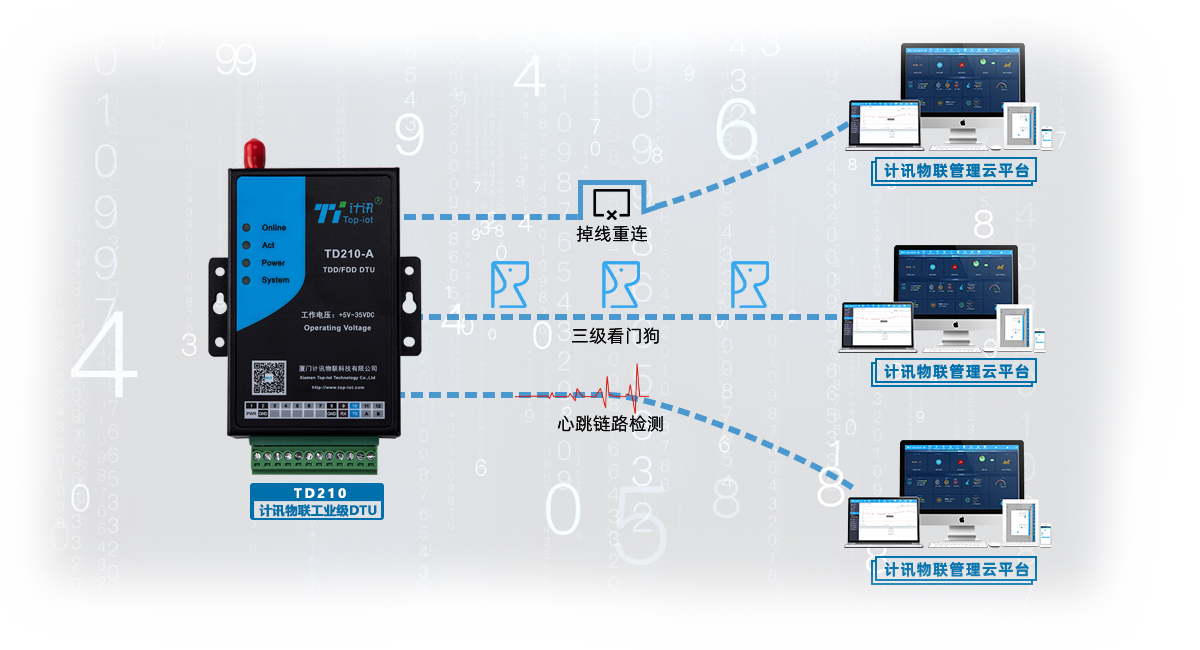

稳定可靠不掉线、不丢包!


高稳定性设计,多重检测机制,运行故障自修复,确保设备永不死机,专为无人值守环境而生;采用三级看门狗检测机制,由CPU自带看门狗设计、硬件电路看门狗设计,软件看门狗设计,智能软件唤醒和硬件断电重启机制,设备自动复位,保证设备正常运行;采用PPP层心跳、ICMP探测、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线;网络通道与短信通道可相互切换,当TCP/UDP断开连接时,可启用短信发送数据;掉线重连、数据补发,传输稳定、可靠不丢包。

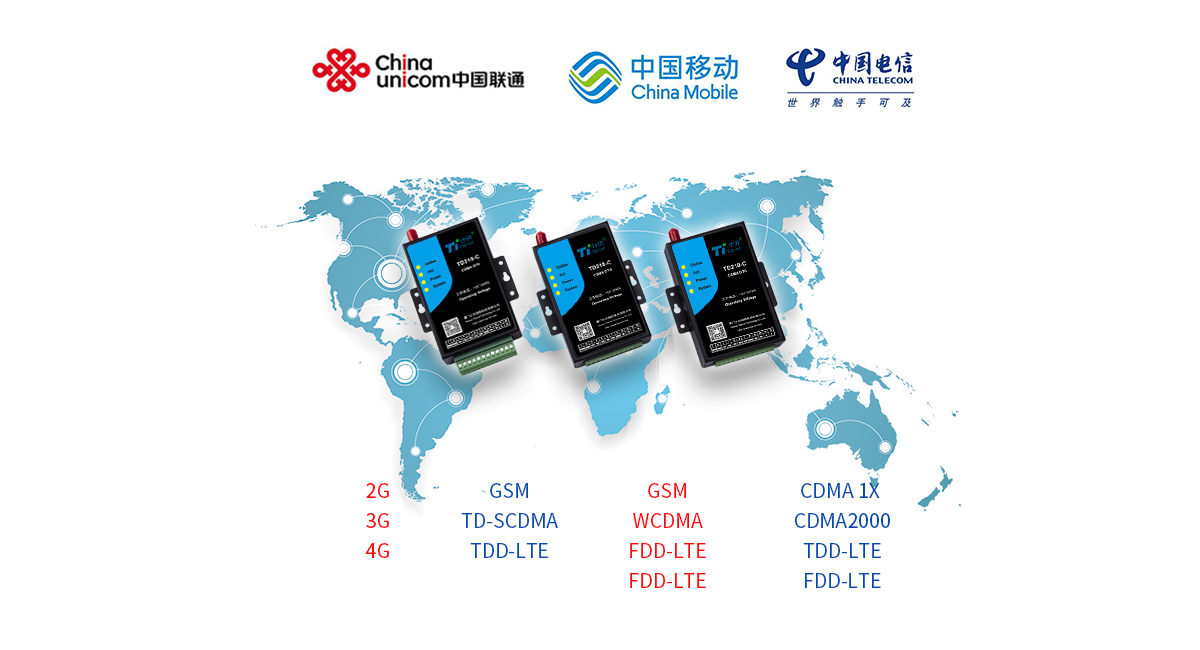

全网通/4G/3G/2G全线兼容,三大运营商网络全面覆盖!


无线传输速度快,大容量数据传输更高速、更顺畅;支持海外运营商网络,多重选择更高效、便捷。

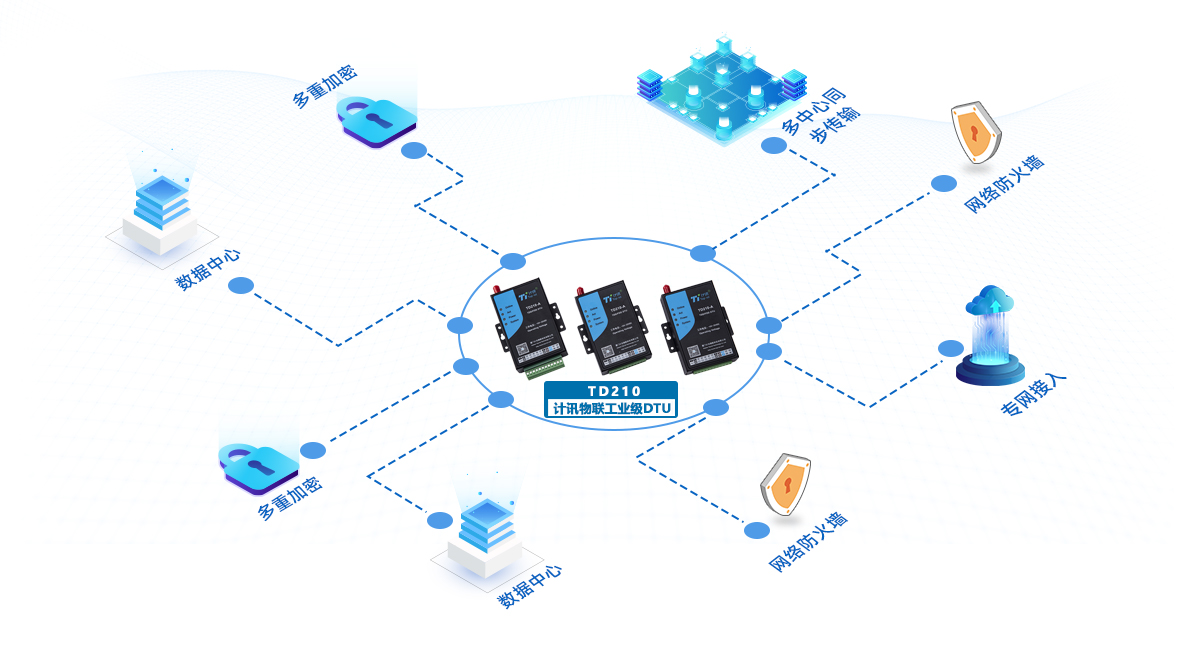

5个中心同步传输,大数据无损透传,实现高效管理、安全传输!


支持运营商专网接入并指定IP,享受金融级数据安全标准;支持TCP server功能,支持根据域名和IP地址访问数据中心;采用多中心发送机制,数据可同时发往多达5个中心,多级数据显示更直观,便于同步获取数据,实现高效管理;在专网的基础上再增加一层加密方式传输,充分保障交易数据、管理数据的安全性、准确性。

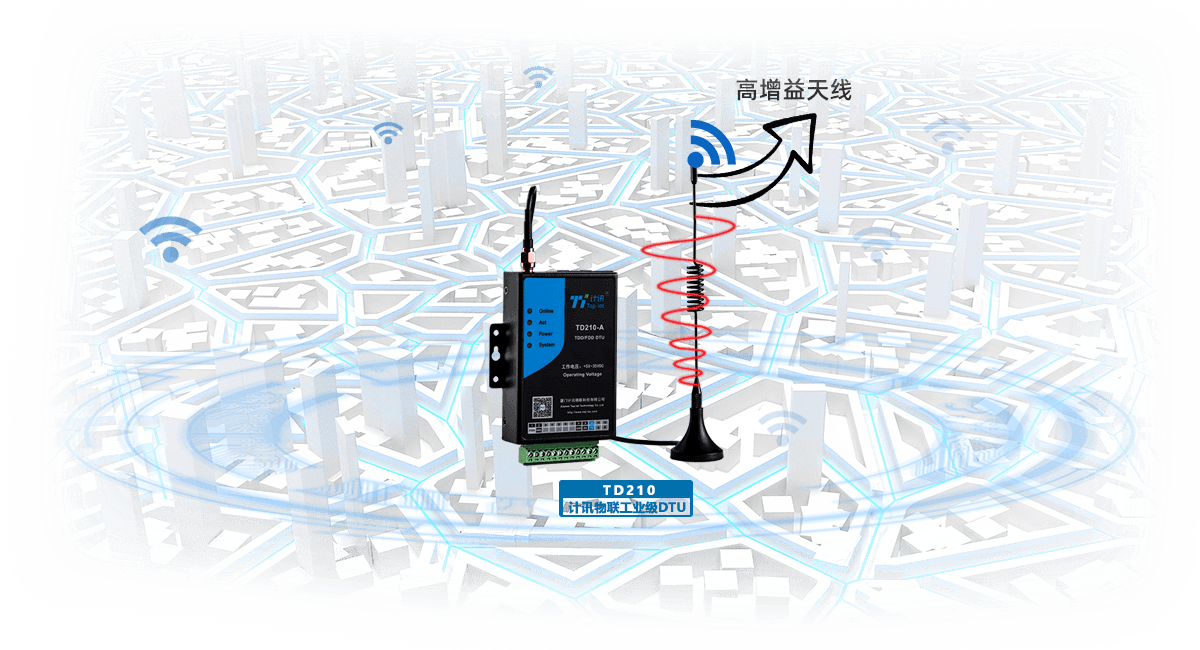

超强信号,在网络信号较弱的环境下保障数据传输!


专有阻抗匹配电路设计,增强设备信号搜索能力;标配高增益天线,具有更高的信号接收灵敏度;信号覆盖范围广,超强穿墙性能。

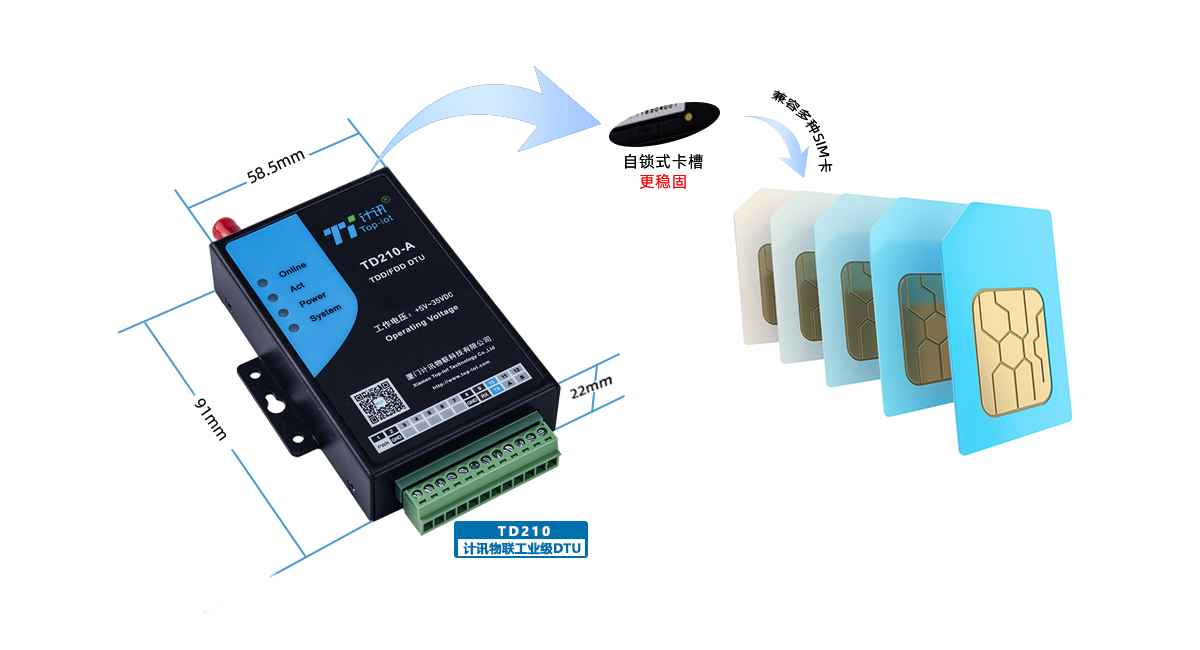

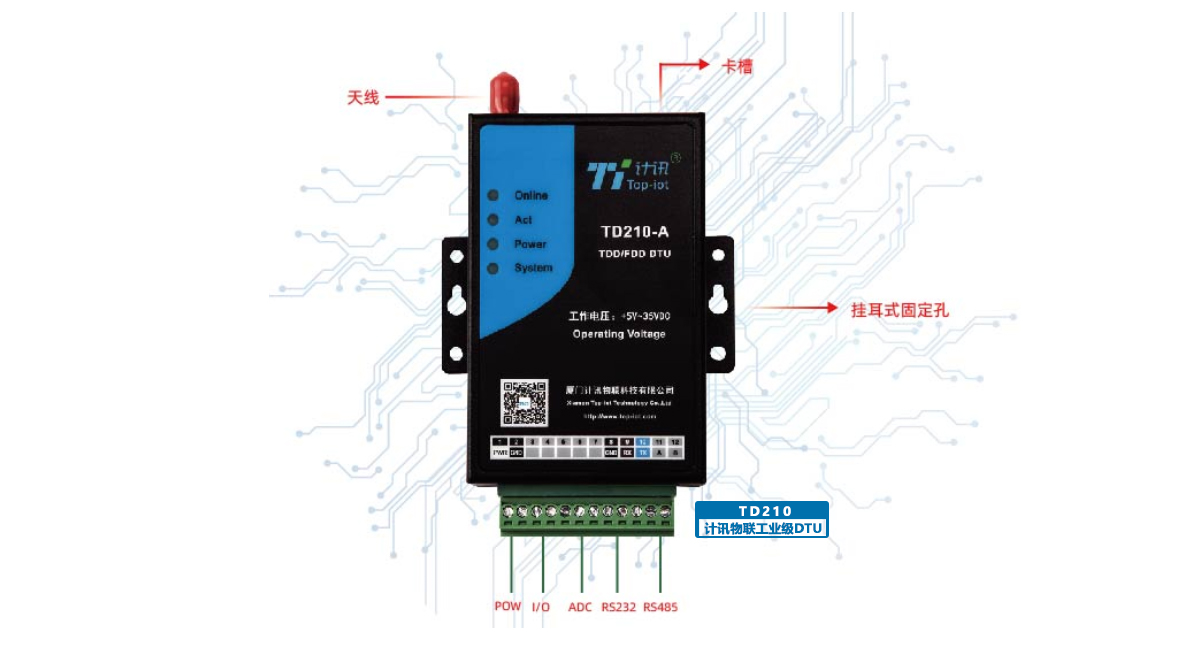

小体积、使用简单,安装方便!

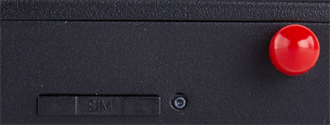

产品体积小至91x58.5x22mm,重量仅150g;自锁式卡槽,兼容多种SIM卡,包括usim流量卡、APN专网卡和物联网卡;采用工业标准安装挂件,工业端子接线方式,便于现场安装与施工。

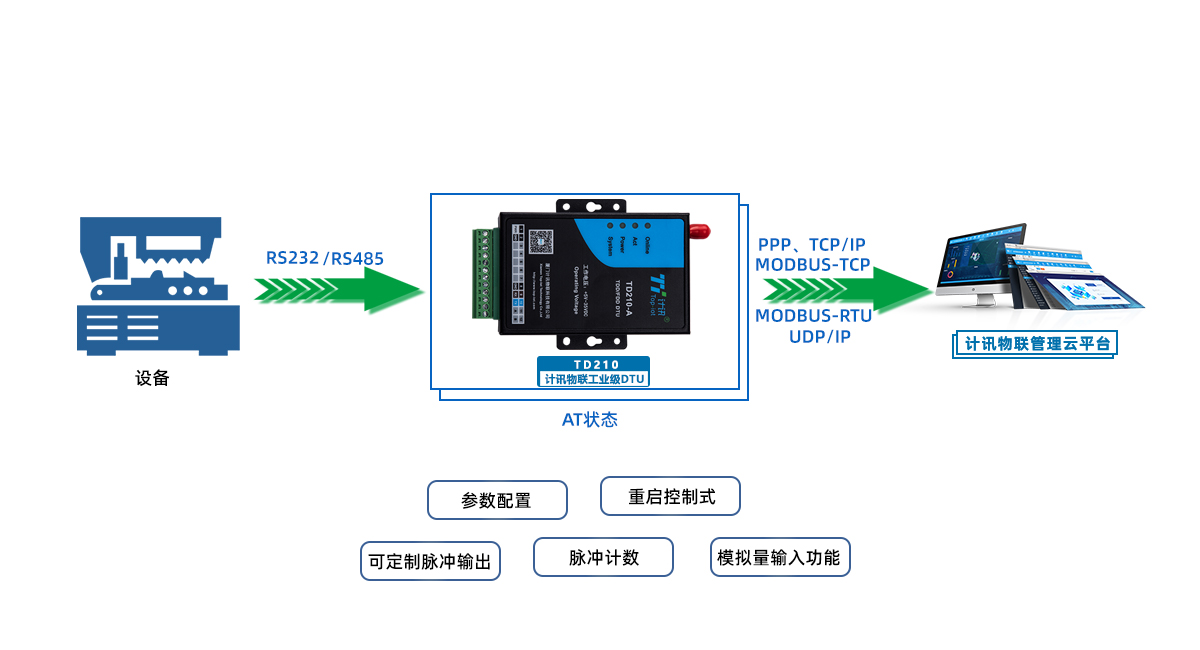

同时支持多种接口、多种协议,项目应用更便捷!


支持I/O、ADC、TTL/RS-232/RS-485多种接口选择(可定制TTL电平串口),兼容所有串口下位机;通过开发包简化开发难度,可实现数据传输、远程参数配置、重启动控制;支持串口AT协议,可在运行过程中切换到AT状态,进行参数配置、重启控制式;两路模拟量、三路开关量设计,可定制脉冲输出、脉冲计数和模拟量输入功能;内嵌PPP、TCP/IP、UDP/IP、MODBUS-TCP、 MODBUS-RTU等多种协议,同时兼容国内主流厂家私有协议。





技术参数

产品接口

描述

说明

电源接口:

标准电源

DC 12V/0.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。

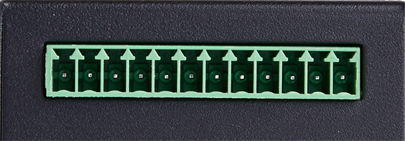

串口:

串口采用工业端子接口,适合工业应用,RS232或RS485接口

内置15KV ESD保护,可定制TTL电平、3路I/O接口、2路ADC

模拟量:

预留2路模拟量输入接口(10位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

IO口:

预留3路GPIO,可以配置成输入输出,通信电平3.3V

串口参数:

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无校验、偶校验、奇校验、SPACE及MARK校验

其他

指示灯

具有系统、电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

产品特性

描述

说明

环境条件:

工作温度范围:-35~ +75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

通讯状态

<1.08W

说明:12V电源,电流<90mA  5V电源,电流<190mA

待机状态

<0.288W

说明:12V电源,电流<24mA  5V电源,电流<50mA

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:91x58.5x22 mm (不包括天线和安装件)

重量:约208克

选型指南
产品类型 无线参数
TD210-G
GSM/GPRS DTU
支持 EGSM900/GSM1800MHz 双频,
可选 GSM850/900/1800/1900MHz 四频
支持 GSM phase 2/2+
支持 GPRS class 10,可选 class 12
TD210-C
CDMA DTU
支持 CDMA2000 1xRTT 800MHz 单频
可选 800/1900MHz 双频,450MHz单频
TD210-W
WCDMA DTU
支 持 UMTS/WCDMA/HSDPA
/HSUPA/HSPA+ 850/1900/2100MHz三频,
可选850/900/1900/2100MHz四频
支持 GSM850/900/1800/1900MHz 四频
支持 GPRS/EDGE CLASS 12
TD210-E
EVDO  DTU
支持 CDMA2000 1X EVDO Rev A 800MHz 单频,可选 800/1900MHz双频, 450MHz 单 频 , Rev B 800/1900MHz 支 持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络
TD210-LF
LTE/WCDMA DTU
支持 FDD-LTE 2600/2100/1800/900/800MHz,
可选 700/1700/2100MHz
支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS
900/2100MHz
可选 800/850/1900/2100MHz
支持 EDGE/GPRS/GSM 850/900/1800/1900MHz
支持 GPRS CLASS 10 EDGE CLASS 12
TD210-A
TDD/FDD DTU
支持 TD-LTE 2600/2300MHz
支持 FDD-LTE 2600/2100/1800/900/800MHz
支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

典型应用

水利 泵站 油气
环保、水利、气象行业应用:可应用于水环境、能耗、噪声等环境要素监测以及水文、水资源、水库、中小河流、山体滑坡、洪涝灾害等雨量、水位、流速、流量的数据在线检测等。
工业控制领域:大型设备远程在线监测与故障诊断、管网监控,泵站、生产线,矿井设备、石油管道/天燃气管道/城市热网腐蚀压力等远程监测、SCADA 自动监控系统、冷却塔无线监测等。
工业控制领域:大型设备远程在线监测与故障诊断、管网监控,泵站、生产线,矿井设备、石油管道/天燃气管道/城市热网腐蚀压力等远程监测、SCADA 自动监控系统、冷却塔无线监测等。

产品尺寸
