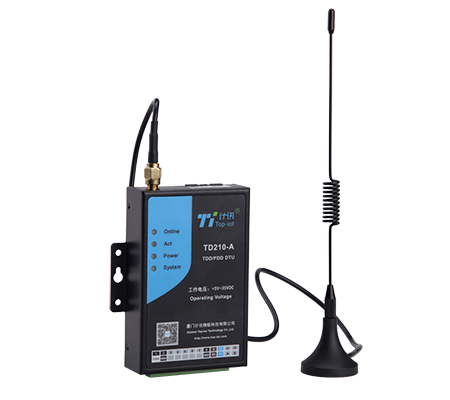

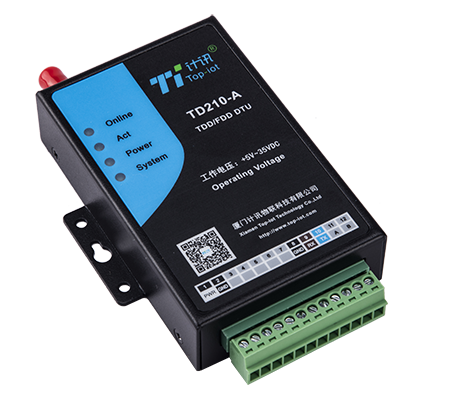

5G/4G工业级DTU | TD210

无人值守支持海外网络5个中心同步传输

5G/4G全网通DTU,支持三大运营商4G 3G 2G网络，核心模块选自于国际知名品牌，传输更快、通信更稳定、支持RS-232 RS-422 RS-485 TTL 模拟量开关量，已广泛运用于环保、水利、电力、城市公共事业等领域。

产品介绍技术参数选型指南典型应用产品尺寸资料下载样机申请

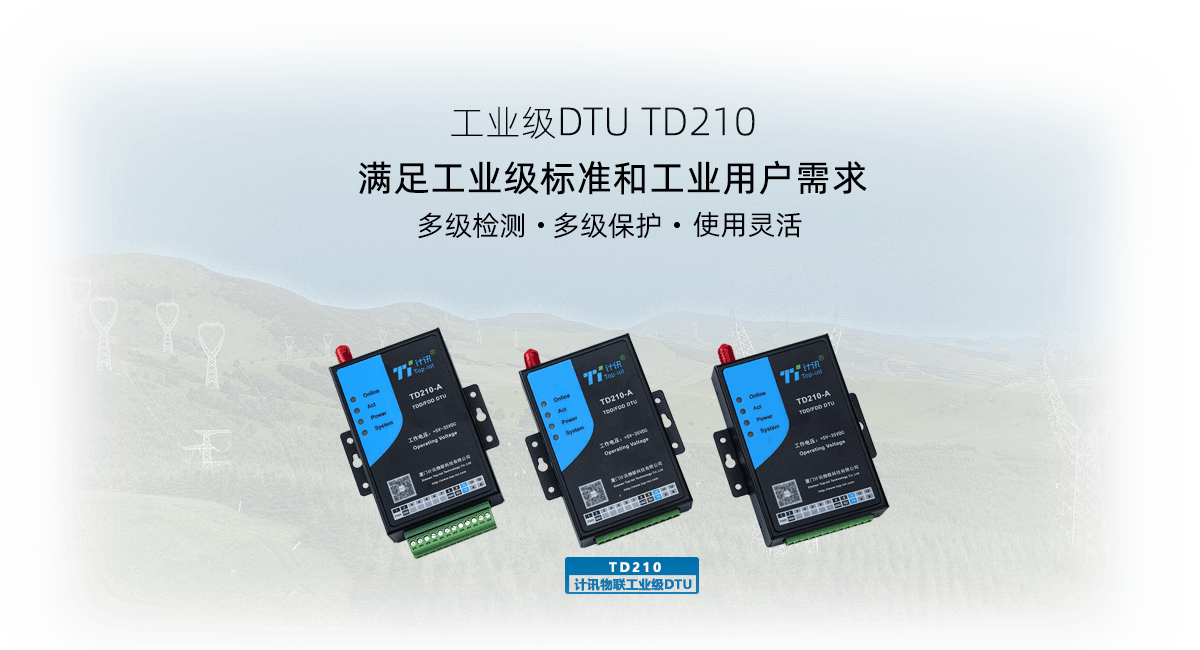

TD210系列DTU，工业场景专用设计，符合工业行业标准，具备软件多级检测和硬件多重保护机制运行稳定，支持各运营商5G/4G网络。

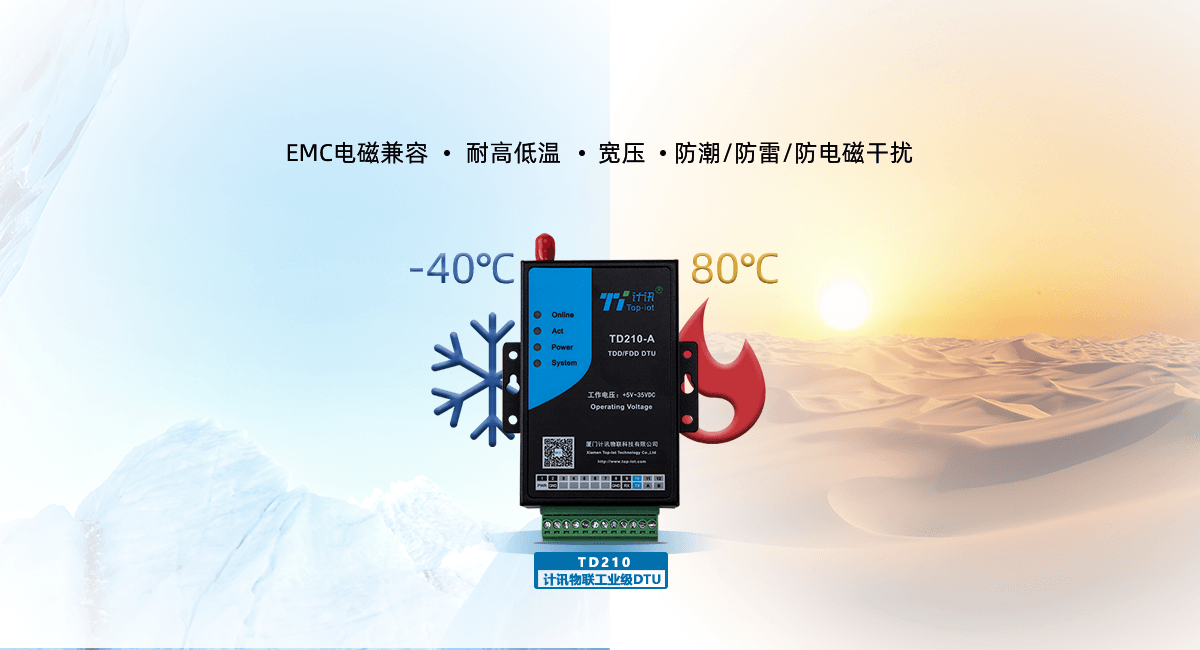

工业级品质，确保无故障稳定传输，适应恶劣环境!

工业级金属外壳，坚固耐用品质可靠;

高EMC电磁兼容，强电磁环境工作稳定，通过EMC等级测试，确保传输稳定性;

耐高低温材料(-40℃至80℃)，宽压(5V-35V)，超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。

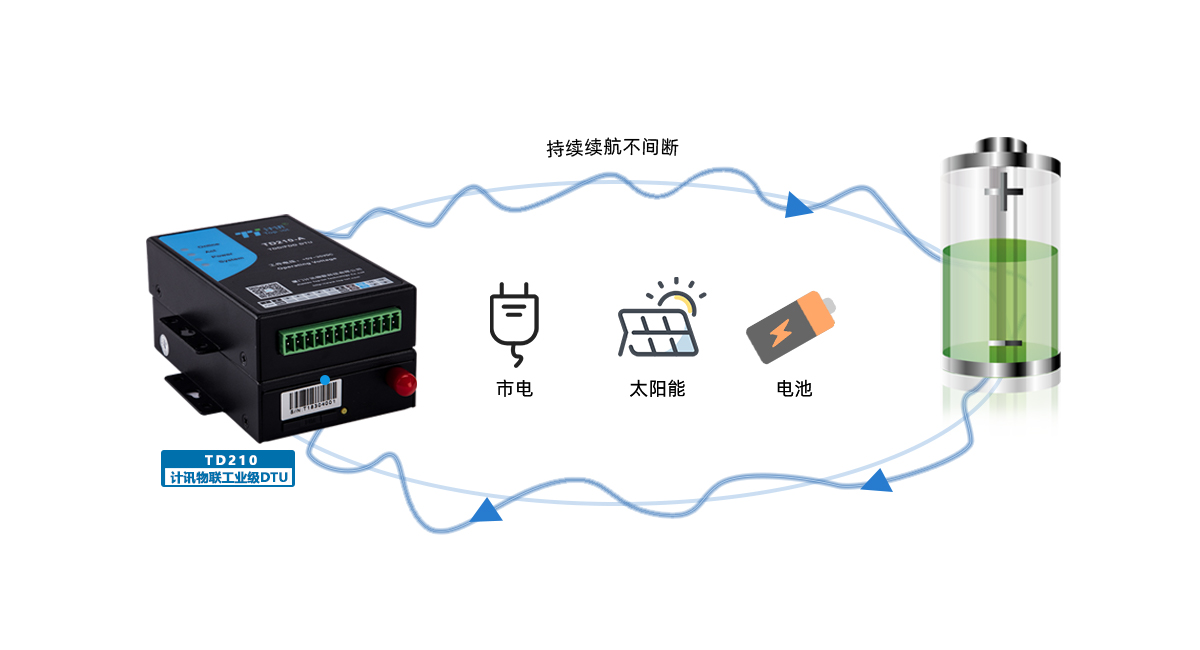

超低功耗设计，多种供电模式，让应用更灵活!

采用多级休眠和唤醒模式，工作功耗、待机功耗、休眠功耗，远低业界同类产品;集合市电、太阳能、电池等供电模式，为您解决一切取电难题!

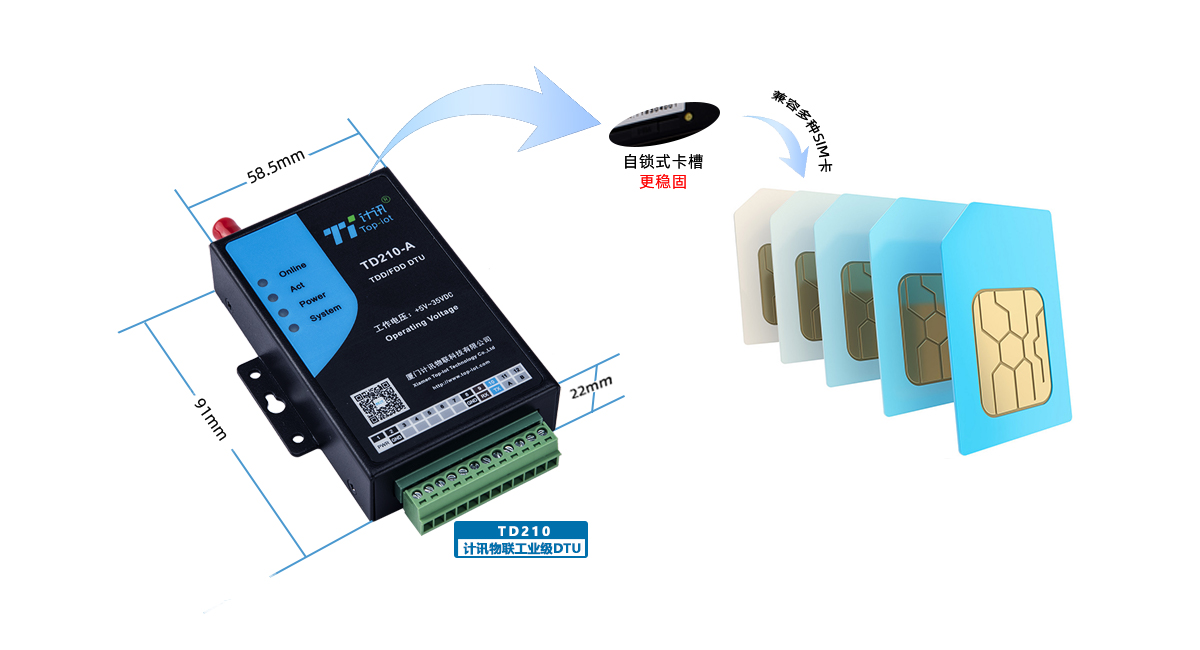

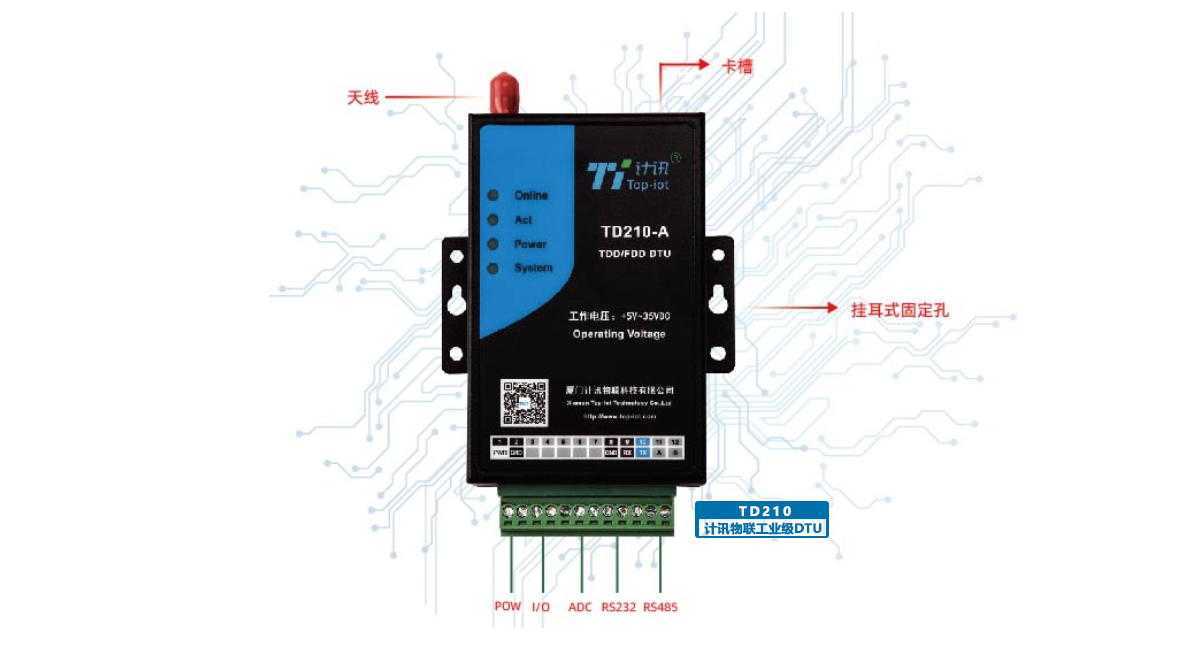

小体积、使用简单，安装方便!

产品体积小至91x58.5x22mm，重量仅150g;

自锁式卡槽，兼容多种SIM卡，usim流量卡、APN专网卡、物联网卡;

采用工业级标准安装挂件,工业端子接线方式，便于现场安装与施工。

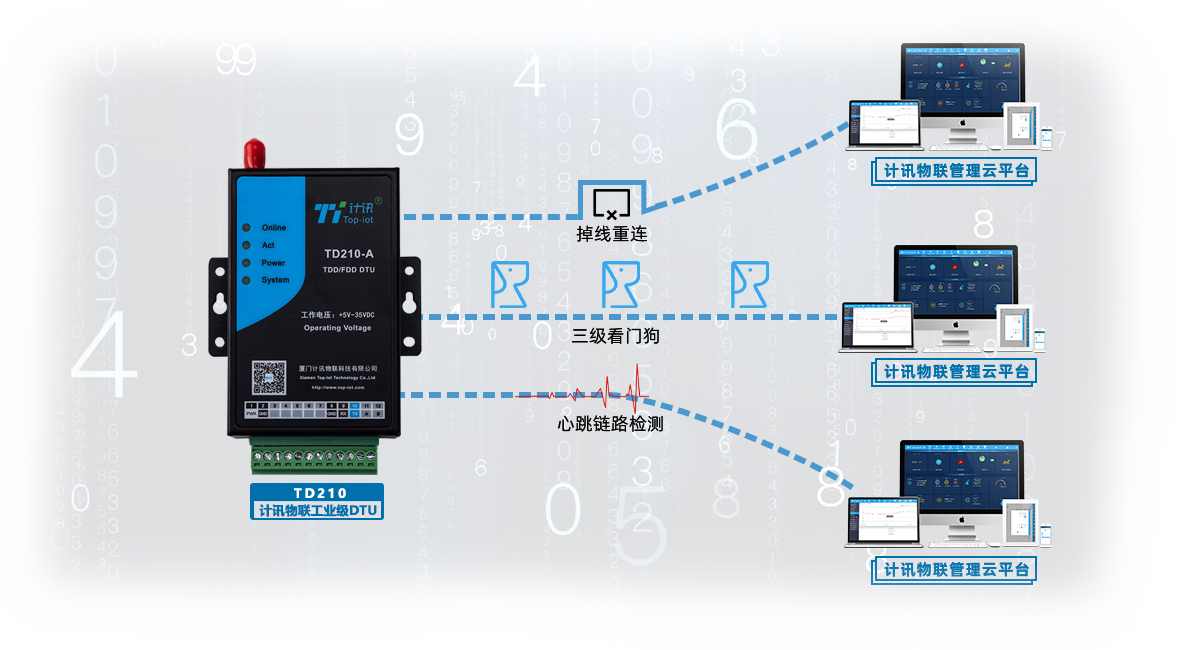

稳定可靠不掉线、不丢包!

高稳定性设计，多重检测机制，运行故障自修复，确保设备永不死机，专为无人值守环境而生;采用三级看门狗检测机制，由CPU自带看门狗设计、硬件电路看门狗设计，软件看门狗设计，智能软件唤醒和硬件断电重启机制，设备自动复位，保证设备正常运行;采用PPP层心跳、ICMP探测、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线;网络通道与短信通道可相互切换，当TCP/UDP断开连接时，可启用短信发送数据;掉线重连、数据补发，传输稳定、可靠不丢包。

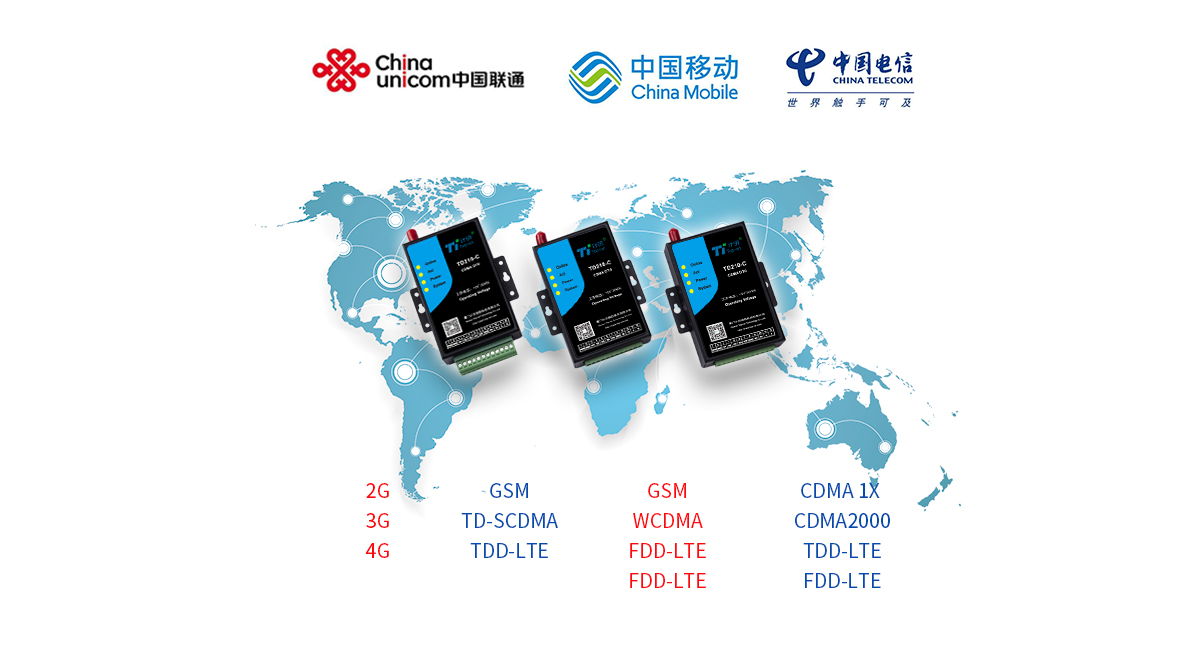

全网通5G/4G/3G/2G全线兼容，三大运营商网络全面覆盖!

无线传输速度快，大容量数据传输更高速、更顺畅;支持海外运营商网络，多重选择更高效、便捷。

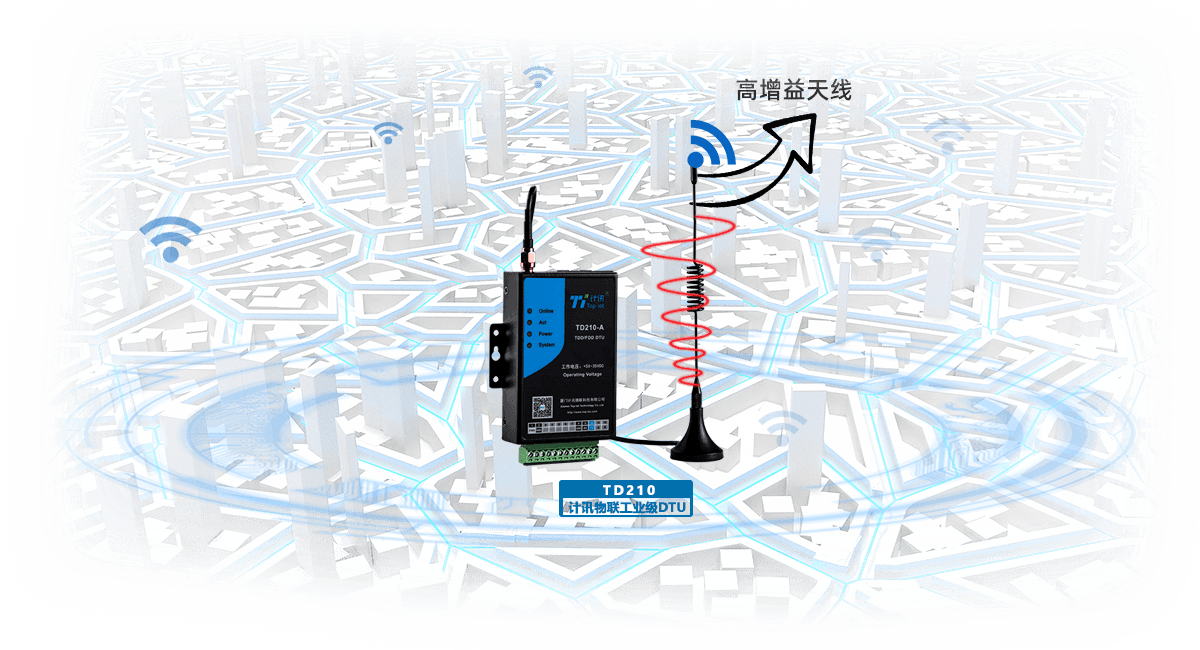

超强信号，在网络信号较弱的环境下保障数据传输!

专有阻抗匹配电路设计，增强设备信号搜索能力;标配高增益天线，具有更高的信号接收灵敏度;信号覆盖范围广，超强穿墙性能。

5个中心同步传输，大数据无损透传，实现高效管理、安全传输!

支持运营商专网接入并指定IP，享受金融级数据安全标准;支持TCP server功能，支持根据域名和IP地址访问数据中心;采用多中心发送机制，数据可同时发往多达5个中心，多级数据显示更直观，便于同步获取数据，实现高效管理;在专网的基础上再增加一层加密方式传输，充分保障交易数据、管理数据的安全性、准确性。

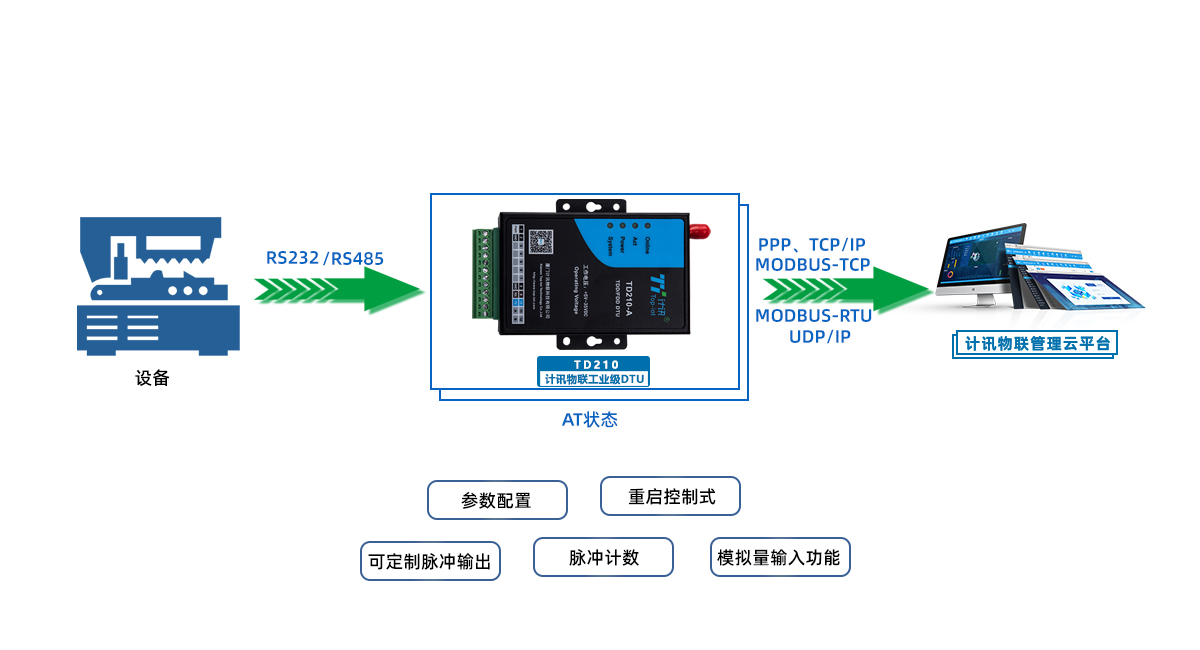

同时支持多种接口、多种协议，项目应用更便捷!

支持I/O、ADC、TTL/RS-232/RS-485多种接口选择(可定制TTL电平串口)，兼容所有串口下位机;通过开发包简化开发难度，可实现数据传输、远程参数配置、重启动控制;支持串口AT协议，可在运行过程中切换到AT状态，进行参数配置、重启控制式;两路模拟量、三路开关量设计，可定制脉冲输出、脉冲计数和模拟量输入功能;内嵌PPP、TCP/IP、UDP/IP、MODBUS-TCP、 MODBUS-RTU等多种协议，同时兼容国内主流厂家私有协议。

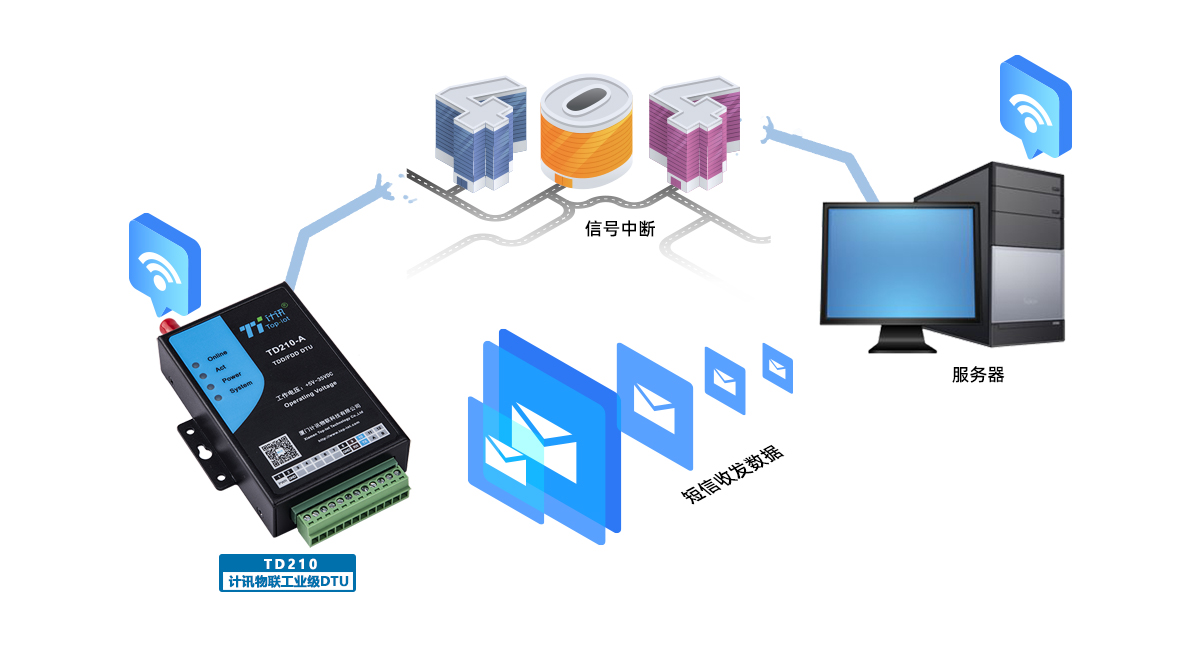

数据和短信通信互为备份,自由切换，让您的数据交互畅通无阻!

在线无线网络信号或中心网络瘫痪的情况下,能自动切换到GSM短信状,进行数据的收发; 短信支持7bit、8bit、UCS2编码，可以支持国内外区号中文短信收发。

分享到

技术参数

产品接口

描述		说明
电源接口：
标准电源		DC 12V/0.5A
供电范围		DC 5~35V
内置电源反相保护和过压保护。
串口：
串口采用工业端子接口，适合工业应用,RS232或RS485接口
内置15KV ESD保护,可定制TTL电平、3路I/O接口、2路ADC
模拟量：
预留2路模拟量输入接口（10位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）
IO口：
预留3路GPIO，可以配置成输入输出，通信电平3.3V
串口参数：
串口速率	300~230400bits/s
数据位	5、6、7、8位
停止位	1、1.5、2位
校验	无校验、偶校验、奇校验、SPACE及MARK校验
其他
指示灯	具有系统、电源、通信及在线指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

产品特性

描述			说明
环境条件：
工作温度范围：-35~ +75ºC			存储温度范围：-40~+80ºC
相对湿度范围：95%			无凝结
工作功耗：
通讯状态			<1.08W
说明：12V电源，电流<90mA 5V电源，电流<190mA
待机状态			<0.288W
说明：12V电源，电流<24mA 5V电源，电流<50mA
抗干扰能力：
抗干扰类型	级别	电压/电流波形		值
工频磁场	3	连续正弦波		30A/m
阻尼振荡磁场	3	连续正弦波		30A/m
脉冲磁场	3	脉冲		100A/m
辐射电磁场	3	80MHz~1000MHz连续波		10V/m
3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备
防护等级：
防护等级IP30，外壳和系统安全隔离			特别适合工控现场应用
可靠性：
平均无故障工作时间(MTBF)不低于100000h
超低功耗设计，包括休眠模式、定时上下线模式
EMC各项等级指标达3级
采用NTP技术，内置RTC
SIM/UIM卡接口内置15KV ESD保护
物理特性：
外形尺寸：91x58.5x22 mm (不包括天线和安装件)
重量：约208克

选型指南

产品类型	无线参数
TD210-G GSM/GPRS DTU	支持 EGSM900/GSM1800MHz 双频，可选 GSM850/900/1800/1900MHz 四频支持 GSM phase 2/2+ 支持 GPRS class 10，可选 class 12
TD210-C CDMA DTU	支持 CDMA2000 1xRTT 800MHz 单频可选 800/1900MHz 双频，450MHz单频
TD210-W WCDMA DTU	支持 UMTS/WCDMA/HSDPA /HSUPA/HSPA+ 850/1900/2100MHz三频，可选850/900/1900/2100MHz四频支持 GSM850/900/1800/1900MHz 四频支持 GPRS/EDGE CLASS 12
TD210-E EVDO DTU	支持 CDMA2000 1X EVDO Rev A 800MHz 单频，可选 800/1900MHz双频， 450MHz 单频， Rev B 800/1900MHz 支持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络
TD210-LF LTE/WCDMA DTU	支持 FDD-LTE 2600/2100/1800/900/800MHz，可选 700/1700/2100MHz 支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可选 800/850/1900/2100MHz 支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 支持 GPRS CLASS 10 EDGE CLASS 12
TD210-A TDD/FDD DTU	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

典型应用


输电、配电等行业应用：应用于输电线缆形变监测、覆冰监测、无功补偿、柱上开关、高低压开关柜等输电和配电领域应用。也可应用于电力设备安全监控，如FTU监测、风力发电监测、馈线远程监测、输电线故障监测等。	智能台区应用：指单台配电变压器高压桩头到用户的供电区域，由配电变压器、智能配电单元、低压线路及用户设备组成，实现电能分配、电能计量、无功补偿及供电、用电信息的采集、测量、保护及监控等功能。	电动汽车充电桩应用：可应用电动汽车智能充电桩无线组网。
