无线RTU的电源(输出12VDC/1.5A)：

  无线RTU的RS232线(一端为DB9母头)：

  计讯无线RTU的电源接线图(供电范围5-36VDC，要求功率大于4W，建议使用选配电源)：

  计讯无线RTU的RS232接口接示意图线图

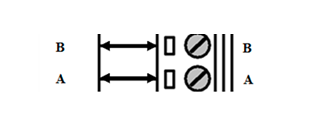

  无线RTU的RS485接口传感器接线图：(如接RS485水位计等。默认波特率9600 bps)

  无线RTU的开关量输入接线图：(湿接点)

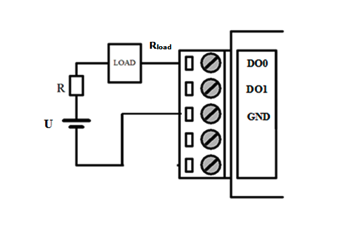

  无线RTU的数字量输出接线图：(OC门输出，额定驱动电流50mA，额定驱动电压35VDC;即R+Rload>20U欧，U<=35VDC)

  无线RTU的继电器输出接线图：(最大切换电压30VDC，最大切换电流1A，最大切换功率30W)

  无线RTU的4-20mA模拟量输入接线示意图：

  计讯无线RTU的两线制电流环传感器接线图：(电流，4-20mA)

  无线RTU的SDI传感器接线图：

：

  无线RTU的12位格雷码水位计接线图：

  设备通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，设备采用了先进的电源技术。用户可采我司选配的12VDC/1.5A电源适配器给设备供电，也可以直接用直流5~36V电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性(纹波小于300mV，并确保瞬间电压不超过36V)，并保证电源功率大于4W以上(不包含外接传感器的功耗)。

  推荐使用选配的12VDC/1.5A电源。
