上位机怎么和rtu通讯

时间:2020-11-23 13:30:56来源:本站原创

  上位机怎么和rtu通讯?组态软件是工业自动化行业应用的界面软件,主要面向现场应用适合现场工程人员、FAE等编程,内置常用的通讯模块、常用的界面组件等。它为系统工程师提供了集成、灵活、易用的开发环境和广泛的功能,能够快速建立、测试和部署自动化应用,来连接、传递和记录实时信息。使用户可以实时查看和控制工业生产过程。

  组态软件目前能连接PLC、智能仪表、板卡、模块、变频器等上千种工业自动化设备,具有广泛的用户基础。

  计讯物联工业rtu采用国际标准Modbus RTU通信通信协议,可以与上位机进行通信,用户通过上位机可以实现集中控制,以适应相关的工艺要求。

工业rtu通过RS232接口、RS485接口和以太网口可以和其他设备完成数据通信。Modbus协议主要有两个版本RTUTCP/IPRTU可以通过RS485接口实现,TCP/IP可以通过以太网口实现,这两种协议都是工控行业、自动化行业常用的。

上位机怎么和rtu通讯

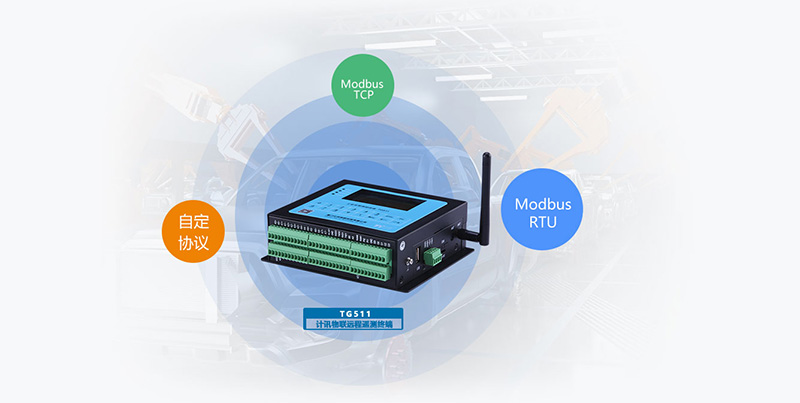

  工业rtu TG511配置参数

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口, 两路RS232、两路RS485接口

内置15KV ESD保护

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无、偶、奇、SPACE及MARK校验

指示灯:

具有电源、系统、在线、错误指示灯

天线

标准SMA阴头天线接口,特性阻抗50欧

接地端子:

M3螺丝接地保护端子

LCD屏:

128*64点阵液晶显示屏

按键:

标准2*8键盘

脉冲量:

2个翻斗式雨量计接口(低电平有效 0V~1V),2路脉冲接口(高电平有效 2V~30V)

模拟量:

8路模拟量输入接口(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

开关量输入:

8路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

开关量输出:

2路开关量输入接口(光隔离,OC门输出)

额定驱动电流:50mA

额定驱动电压:35V

继电器(默认2路):

8路继电器输出接口

最大切换电压:30VDC/250VAC

最大切换电流:5A

电源输出:

3路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A,3路额定输出电流总和2A,内置过流保护)

SD卡:

SD卡接口,最大可支持32G扩展TF卡
