4G DTU_4G数据透传_4G数据终端
计讯物联4G DTU数据透传终端,支持SIM卡移动联通电信全网通4G网络,RS485\RS232\TTL电平接口,看门狗检测机制防掉线,保障设备永久在线稳定通信,支持水文、水资源、环保、MQTT等通信协议,其通他信协议可定制。

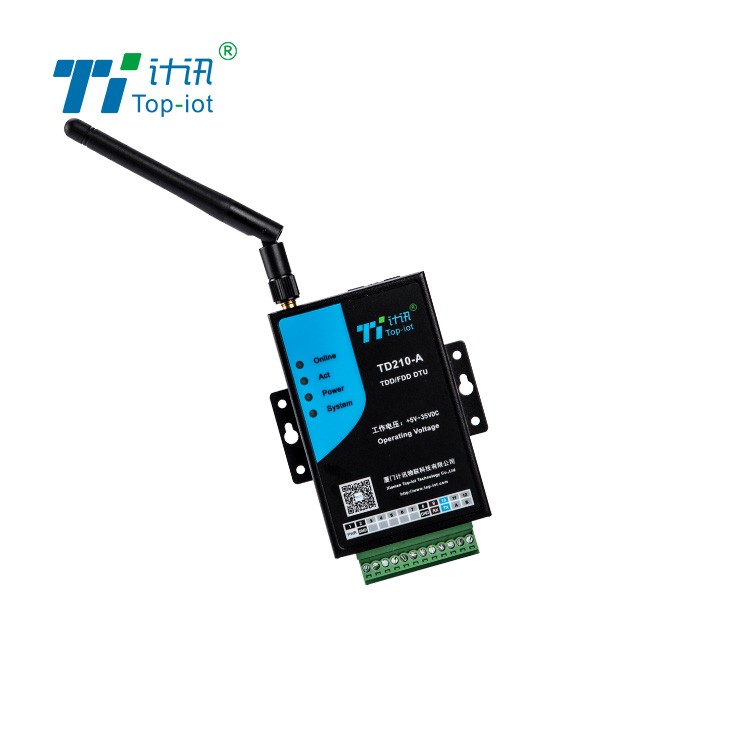

4G DTU数据透传终端
1、双向透传,DTU为双向透明传输,用户无需关心复杂的协议。
2、主动采集传感器数据上报,省去采集器,节约成本,同时使用简单,在配置软件内设置采集周期即可。
3、Modbus RTU/TCP自适应,同时还支持TCP/UDP/HTTP/MQTT协议。
4、支持点对点、点对多组网,可实现数传功能。
5、支持网络注册包、心跳包、串口心跳包。
6、硬件看门狗、SIM 卡号查询、本地升级、远程升级。
7、主机、从机模式,主机模式支持 RS485/232级联多个设备。
4G DTU数据透传终端TD210参数
产品接口:
描述 |
说明 |
电源接口: |
|
标准电源 |
DC 12V/0.5A |
供电范围 |
DC 5~35V |
内置电源反相保护和过压保护。 |
|
|
串口: |
||
串口采用工业端子接口,适合工业应用,RS232 或 RS485 接口 |
||
内置 15KV ESD 保护,可定制TTL 电平 |
||
模拟量(预留):(第 6 和 7 管脚) |
||
2 路模拟量输入接口(10 位AD、支持 4-20mA 电流信号输入,可选 0-3V 电压信号输入) |
||
IO 口(预留):(第 3、4 和 5 管脚) |
||
3 路 GPIO,可以配置成输入输出,通信电平 3.3V |
||
串口参数: |
||
串口速率 |
300~230400bits/s |
|
数据位 |
5、6、7、8 位 |
|
停止位 |
1、1.5、2 位 |
|
校验 |
无校验、偶校验、奇校验、SPACE 及 MARK 校验 |
|
其他 |
||
指示灯 |
具有系统、电源、通信及在线指示灯 |
|
天线接口 |
标准SMA 阴头天线接口,特性阻抗 50 欧 |
|
SIM/UIM 卡接口 |
标准的抽屉式用户卡接口,支持 1.8V/3V SIM/UIM 卡,内置15KV ESD 保护 |
|
产品特性:
工作温度范围:-40 ~ +75ºC |
存储温度范围:-40~+80ºC |
|||
相对湿度范围:95% |
无凝结 |
|||
工作功耗: |
||||
通讯状态 |
<1.08W |
|||
说明:12V 电源,电流<90mA 5V 电源,电流<190mA |
||||
待机状态 |
<0.288W |
|||
说明:12V 电源,电流<24mA 5V 电源,电流<50mA |
||||
抗干扰能力: |
||||
抗干扰类型 |
级别 |
电压/电流波形 |
值 |
|
工频磁场 |
3 |
连续正弦波 |
30A/m |
|
阻尼振荡磁场 |
3 |
连续正弦波 |
30A/m |
|
脉冲磁场 |
3 |
脉冲 |
100A/m |
|
辐射电磁场 |
3 |
80MHz~1000MHz 连续波 |
10V/m |
|
3 级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备 |
||||
防护等级: |
||||
防护等级IP30,外壳和系统安全隔离 |
特别适合工控现场应用 |
|||
可靠性: |
||||
平均无故障工作时间(MTBF)不低于 100000h |
||||
超低功耗设计,包括休眠模式、定时上下线模式 |
||||
EMC 各项等级指标达 3 级 |
||||
采用NTP 技术,内置RTC |
||||
SIM/UIM 卡接口内置 15KV ESD 保护 |
||||
物理特性: |
||||
外形尺寸:91x58.5x22 mm (不包括天线和安装件) |
||||
重量:约 208 克 |
-
