GPRS DTU工作原理 GPRS DTU通信终端
点击了解详情>>>>GPRS DTU通信终端TD210
计讯物联GPRS DTU TD210内嵌工业级GPRS模块,支持ModBus短信功能,同时支持RS-232、RS-485、TTL三种通信电平,用户可根据不同需求通过软件进行配置,接口采用工业级全隔离接口设计,适用于各种工业环境。
![GPRS DTU通信终端 GPRS DTU通信终端](/uploadfile/image/20210723/20210723144023_78977.png)

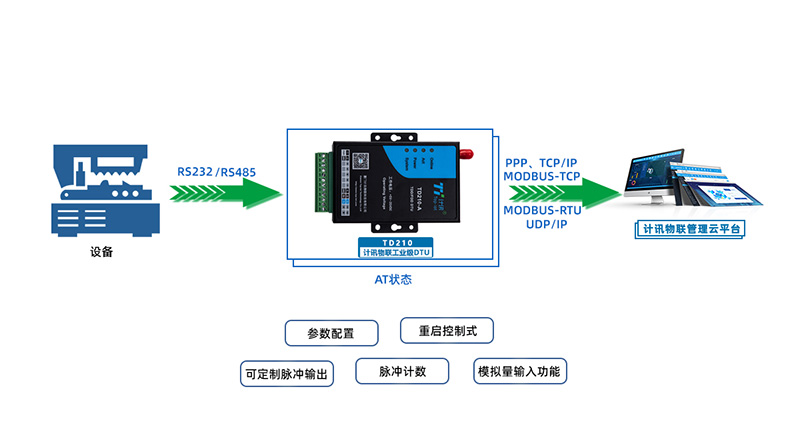

GPRS DTU工作原理
GPRS DTU上电后,首先读出内部FLASH中保存的工作参数(包括GPRS拨号参数、串口波特率、数据中心IP地址等等,事先已经配置好)。GPRS DTU登陆GSM网络,然后进行GPRS PPP拨号。拨号成功后,GPRS DTU将获得一个由移动随机分配的内部IP地址。也就是说,GPRS DTU处于移动内网中,而且其内网IP地址通常是不固定的,随着每次拨号而变化。我们可以理解为GPRS DTU这时是一个移动内部局域网内的设备,通过移动网关来实现与外部Internet公网的通信。这与局域网内的电脑通过网关访问外部网络的方式相似。
GPRS DTU主动发起与数据中心的通信连接,并保持通信连接一直存在。 由于GPRS DTU处于移动内网,而且IP地址不固定。因此,只能由GPRS DTU主动连接数据中心,而不能由数据中心主动连接GPRS DTU。这就要求数据中心具备固定的公网IP地址或固定的域名。数据中心的公网IP地址或固定的域名作为参数存储在GPRS DTU内,以便GPRS DTU一旦上电拨号成功,就可以主动连接到数据中心。具体地讲,GPRS DTU通过数据中心的IP地址(如果是采用中心域名的话,先通过中心域名解析出中心IP地址)以及端口号等参数,向数据中心发起TCP或UDP通信请求。在得到中心的响应后,GPRS DTU即认为与中心握手成功,然后就保持这个通信连接一直存在,如果通信连接中断,GPRS DTU将立即重新与中心握手。
由于TCP/UDP通信连接已经建立,就可以进行数据双向通信了。 对于DTU来说,只要建立了与数据中心的双向通信,完成用户串口数据与GPRS网络数据包的转换就相对简单了。一旦接收到用户的串口数据,DTU就立即把串口数据封装在一个TCP/UDP包里,发送给数据中心。反之,当DTU收到数据中心发来的TCP/UDP包时,从中取出数据内容,立即通过串口发送给用户设备。通过数据采集中心,同时与很多个GPRS DTU进行双向通信。这是目前GPRS DTU应用系统中最为常用的方式。
GPRS DTU通信终端TD210功能配置
![GPRS DTU通信终端 GPRS DTU通信终端](/uploadfile/image/20231102/20231102165417_68922.jpg)
1、内部集成TCP/IP协议栈,具备GPRS拨号上网以及TCP/IP数据通信的功能。
2、串口数据双向转换功能,GPRS DTU可以将串口上的原始数据转换成TCP/IP数据包进行传送,可以和各种使用串口通信的用户设备进行连接,而且不需要对用户设备作改动。
3、看门狗、心跳链路检测机制,保持永久在线,支持断线自动重连、自动重拨号等特点。
4、GPRS DTU支持参数配置,并且将配置好的参数保存内部的永久存储器件内(一般为FLASH或EEPROM等)。一旦上电,就自动按照设置好的参数进行工作。
GPRS DTU通信终端TD210应用领域:
电力行业、水利行业、石油行业、市政行业、 环保行业、农业应用等。
-
