5G/4G无线数传终端

时间:2021-06-08 10:12:12来源:本站原创

  点击了解5G/4G无线数传终端>>>>http://www.top-iot.com/list-12-1.html

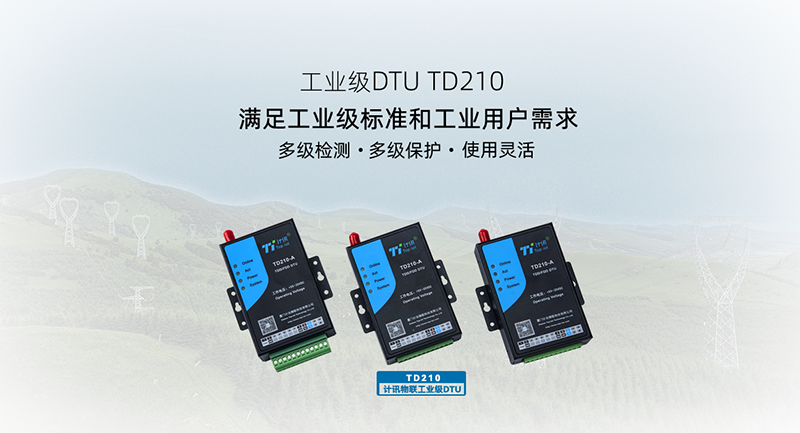

  计讯物联无线数传终端TD210,全网通5G/4G网络,支持数据采集透传,32位通信处理器,看门狗、心跳链路监测机制保证设备在线,数据传输安全稳定,标准RS232、RS485接口(可定制TTL电平)直接连接串口设备实现数据透明传输功能。支持SIM/UIM卡,防护等级IP30安全隔离,适用于恶劣工业环境使用。

5G/4G无线数传终端

  5G/4G无线数传终端TD210功能

  1、DTU内部封装了PPP拨号协议以及TCP/IP协议栈并且具有嵌入式操作系统,具备拨号上网以及TCP/IP数据通信的功能。

  2、串口数据双向转换功能,DTU可以将串口上的原始数据转换成TCP/IP数据包进行传送,而不需要改变原有的数据通信内容。因此,DTU可以和各种使用串口通信的用户设备进行连接,而且不需要对用户设备作改动。

  3、心跳链路监测机制,DTU包含了上电自动拨号、采用心跳包保持永久在线(当长时间没有数据通信时,移动网关将断开DTU与中心的连接,心跳包就是DTU与数据中心在连接被断开之前发送一个小数据包,以保持连接不被断开)、支持断线自动重连、自动重拨号等特点。

  4、DTU作为一种通信设备,其应用场合十分广泛。在不同的应用中,数据中心的IP地址及端口号,串口的波特率等都是不同的。因此,DTU参数配置,将配置好的参数保存内部的永久存储器件内,一旦上电,就自动按照设置好的参数进行工作。

  5G/4G无线数传终端TD210配置

产品接口:

描述

说明

电源接口:

标准电源

DC 12V/0.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口,适合工业应用,RS232或RS485接口

内置15KV ESD保护,可定制TTL电平

模拟量(预留):(第6和7管脚)

2路模拟量输入接口(10位AD、支持4-20mA电流信号输入,可选0-3V电压信号输入)

IO口(预留):(第3、4和5管脚)

3路GPIO,可以配置成输入输出,通信电平3.3V

串口参数:

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无校验、偶校验、奇校验、SPACE及MARK校验

其他

指示灯

具有系统、电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

产品特性:

描述

说明

环境条件:

工作温度范围:-40 ~ +75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

通讯状态

<1.08W

说明:12V电源,电流<90mA  5V电源,电流<190mA

待机状态

<0.288W

说明:12V电源,电流<24mA  5V电源,电流<50mA

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:91x58.5x22 mm (不包括天线和安装件)

重量:约208克
