工业全网通路由器端口映射配置过程解析

时间:2020-04-26 11:42:33来源:本站原创

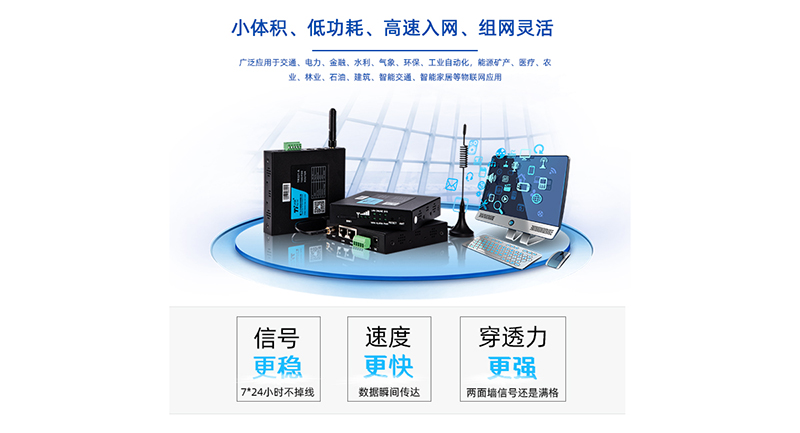

  计讯工业无线路由器,具有体积小、功耗低、高速入网组网灵活的特点,广泛应用于交通、电力、金融、水利、气象、环保、工业自动化,能源矿产、医疗、农业、林业、石油、建筑、智能交通、智能家居等物联网应用。工业路由器经常在做物联网数据传输,需要传输到内网中,这就要用到端口映射。下面以计讯工业路由器TR321为例重点介绍工业全网通路由器在有线连接的环境下如何配置端口映射。旨在帮助客户对端口映射有初步了解,对于无线环境下的端口映射配置我们另作讨论。

\

  1.定义

  端口转发即端口映射,是通过访问对端公网IP和端口,然后跳转到内网指定的端口。

  2.配置环境

  两台路由器R1与R2的WAN口相连,R1的LAN口连接PC1,R2的LAN口连接PC2


  R1路由器网段为192.168.1.1

  R2路由器网段为192.168.2.1

  R2路由器WAN口接R1路由器WAN口,

  PC1网线接R1路由器LAN口,获取IP为192.168.1.229

  PC2网线接R2路由器LAN口,获取IP为192.168.1.160

  3.工业全网通路由器参数配置

  计讯工业全网通路由器TR321提供基于Web的管理配置界面。

  如您是第一次使用,请按以下默认来配置:

  IP地址:192.168.1.1

  用户名:admin

  密码:admin

  1)登入WEB配置界面

  A.各用一根网线将路由器R1的 LAN口与PC1的网口连接,路由器R2的 LAN口与PC2的网口连接;然后再找一根将R1和R2的WAN口相连;

  B.在PC1和PC2上打开浏览器,输入用户名和密码,然后按Enter键,即可登陆配置界面;

  C. 在您成功登录Web界面之后,您可以查看系统信息并执行配置

  2)外网设置

  A.在路由器R1和R2分别 点击“网络设置”—>选择“外网设置”

  B. 在协议选择“静态地址”,


  C. 输入IP地址和网关。本案例R1路由器的IP地址写成192.168.100.100,R2路由器的IP地址写成192.168.100.200,R1和R2的网关都写成192.168.100.1



  R1路由器外网设置


  R2路由器外网设置


  3)内网设置

  A. 点击“网络设置”—>选择“内网设置”


  B. 输入IP地址和网关。本案例R1路由器的IP地址写成192.168.1.1,R2路由器的IP地址写成192.168.2.1,


  R1路由器内网设置


  R2路由器内网设置

  3)端口转发

  A. 点击“网络设置”—>选择“内网设置”


  A. 新建端口转发


  4.数据收发

  为验证计讯无线路由器TR321 的R1和R2端口映射是否成功,可在PC1、PC2各自打开网络调试助手,将PC1作为客户端,PC2作为服务端,PC1和 PC2之间互相发送数据:


  PC1作为客户端


  PC2作为服务端
