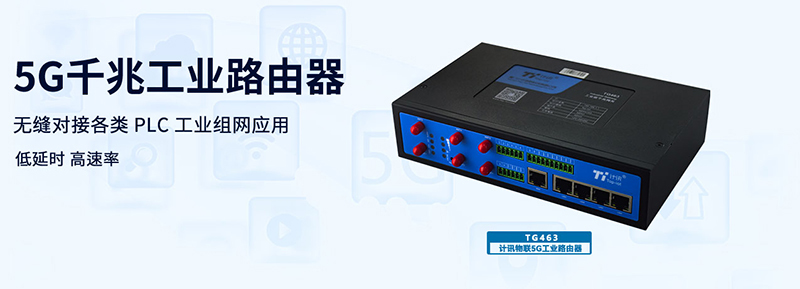

计讯物联5G工业路由器TG463，支持5G网络，高速率低延时;满足工业大量设备接入，支持模拟量/数字量/开关量等数据采集，支持文件、图片、动画、声音及视频等采集传输;支持设备远程添加、升级、维护，丰富协议库对接主流组态云平台，实现远程智能精准操控。

  5G工业路由器数据采集功能

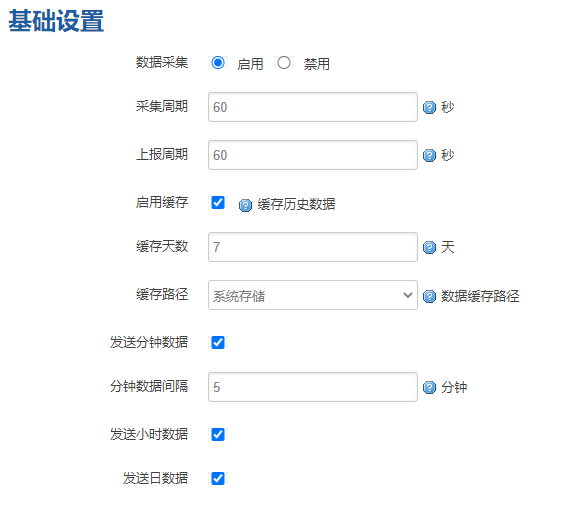

  1基础设置

  采集周期、上报周期：默认1分钟上报实时数据，不可超过分钟数据间隔

  启用缓存：开启之后需要把服务端的缓存失败数据也勾选才能启用补传功能

  缓存天数：历史数据的保留时间，超过删除。启用后，HJ212协议下可以上报分钟、小时、天数据。

  分数据间隔：按照设置时间整分上报分钟数据，计算当前时间内实时数据最大、最小、平均值

  时数据：勾选整点上报，计算当前时间内分数据最大、最小、平均值等

  天数据：勾选0点上报，计算当天时间内时数据最大、最小、平均值等

  注：服务端上报，需要开启数据采集。

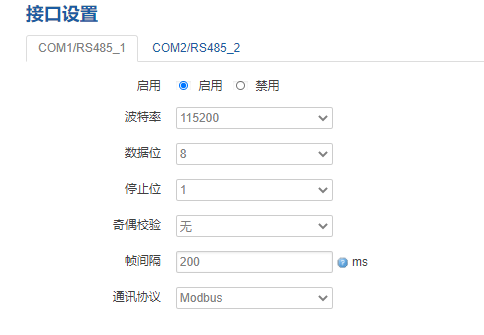

  2接口设置

  波特率：目前支持的波特率有：

  数据位：数据位有 8 位，7 位两个选择，默认是 8 位

  停止位：停止位有 2 位，1 位两个选择，默认是 1 位

  奇偶校验：校验有无校验，奇校验，偶校验，默认是无校验

  通讯协议：串口数据的传输协议，目前支持Modbus采集、透传

  注：透传协议下，服务端封装类型也要选择透传，透传功能才能正常使用

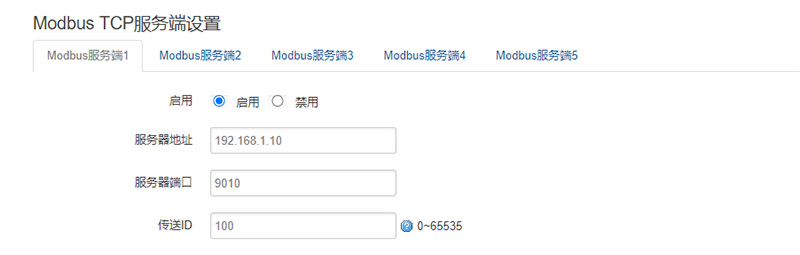

  服务器地址：Modbus TCP服务端的地址

  服务器端口：Modbus TCP服务端的端口

  因子名称：上报因子名称

  别名：备注

  上报中心：对应服务端1-5配置

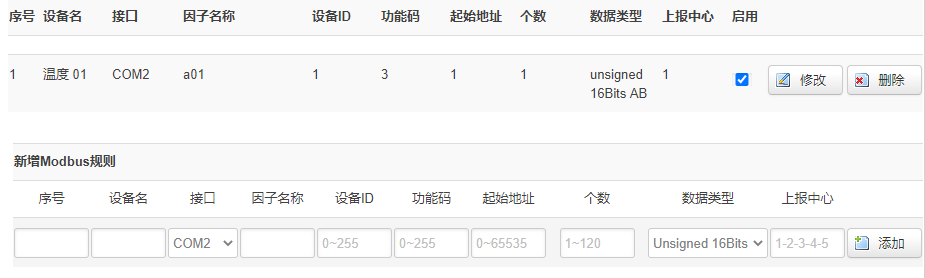

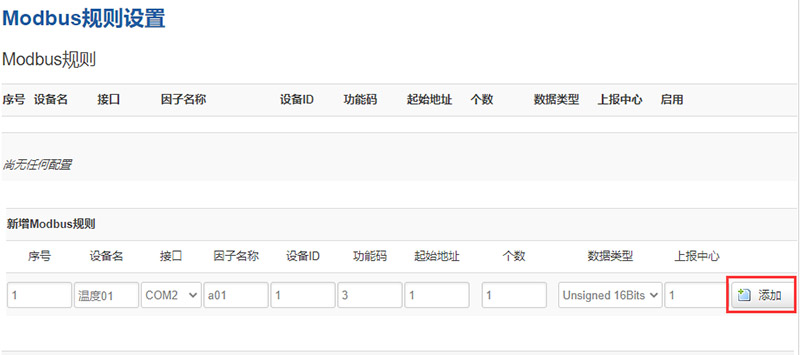

  3 Modbus配置

  配置Modbus指令，采集数据

  设备名：可以用来备注，中文在前字母数字在后，否则有可能出现乱码

  接口：选择已开启的接口，未开启的接口不会显示

  因子名称：上报的数据名称，字母在前数字在后，如：a01

  设备ID：Modbus 设备ID，0-255(10进制)

  功能码：一般为03功能码，读取寄存器数据，1-255(10进制)

  起始地址：寄存器起始地址，0-255(10进制)

  个数：寄存器数据个数，0-255(10进制)

  数据类型：用来解析寄存器数据值，A为低字节(DCBA)

  上报中心：对应服务端1-5配置

  点击添加按钮

  当前采集指令为(16进制)：

  01 03 00 01 00 01 D5 CA

  设备ID 功能码 寄存器起始地址 寄存器个数 校验码

  回复指令为(16进制)：

  01 03 02 00 1C B9 8D

  设备ID 功能码 数据字节个数 两个字节数据校验码

  00 1C (16进制) = 28(10进制)

  B A ← A为低字节 如按AB数据类型，则数据为 1C 00 = 7168

  (温度采集数据)a01=28

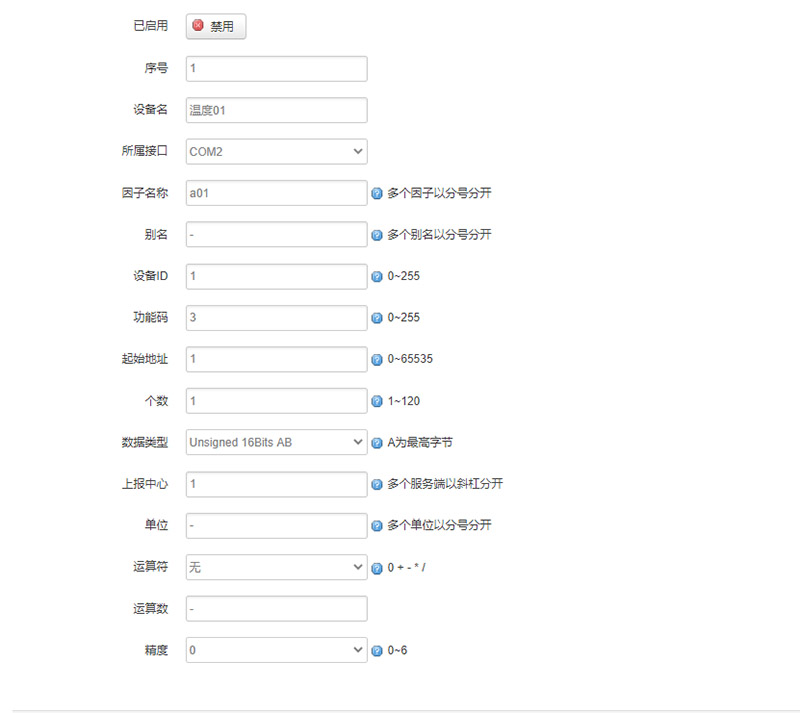

  修改：可以修改当前配置

  删除：删除当前配置

  单位：当前单位仅作备注，可以不配置

  运算符：对当前采集到的数据进行加减乘除

  运算数：将当前数据带入操作符中对采集到的数据进行计算

  精度：上报数据的小数点位数

  注：可配置多个因子，但是因子数量要和寄存器个数以及数据类型对应，否则不生效。

  4输入输出

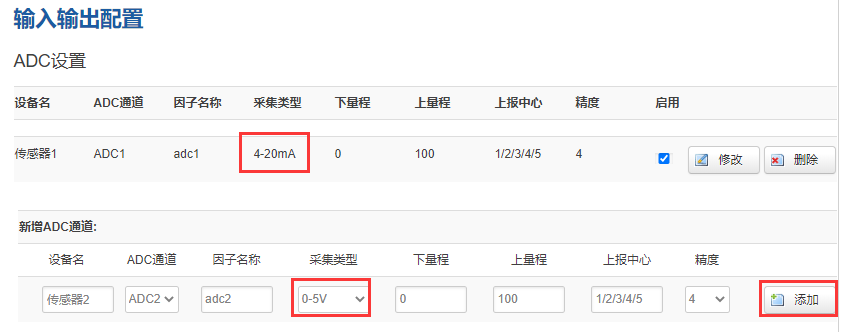

  ADC：输入一定范围的电压或电流，根据设置上下量程，计算对应的值

  设备名：可以用来备注，中文在前字母数字在后，否则有可能出现乱码

  ADC通道：对应ADC硬件接口(1-2)

  因子名称：上报的数据名称，字母在前数字在后，如：adc1

  采集类型：电流(4-20mA)或者电压(0-5V)

  上下量程：对应电压或电流的测量范围

  上报中心：对应服务端1-5配置

  精度：代表小数点位数，1代表0.1

  单位：此处单位仅为备注，可不填

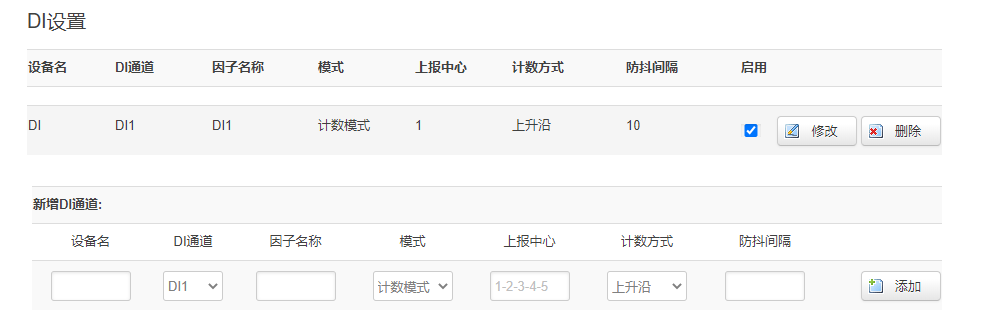

  DI

  计数模式：每个上升沿计数一次，上报实时数据后重新计数

  状态模式：一般为0或者1，往往用来传递远端开关的状态

  设备名：可以用来备注，中文在前字母数字在后，否则有可能出现乱码

  DI通道：对应DI硬件接口(1-2)

  模式：分为计数模式以及状态模式

  因子名称：上报的数据名称，字母在前数字在后，如：di1

  计数方式：计数模式下使用，可选上升沿或下降沿

  上报中心：对应服务端1-5配置

  防抖间隔：计数模式下使用

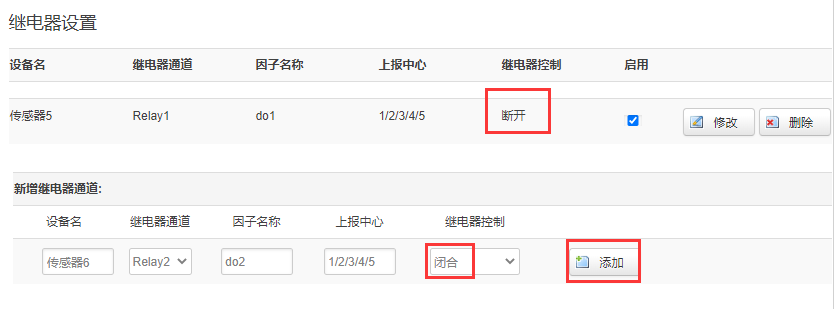

  继电器：具有隔离功能的自动开关元件

  设备名：可以用来备注，中文在前字母数字在后，否则有可能出现乱码

  继电器通道：对应继电器硬件接口(1-2)

  因子名称：上报的数据名称，字母在前数字在后，如：do1

  上报中心：对应服务端1-5配置

  继电器控制：继电器的初始状态可以设置断开或者闭合

  注：断电后默认断开，上电后按照状态开关

  5服务端配置

  协议：当前协议如下

  封装类型：当前封装类型如下

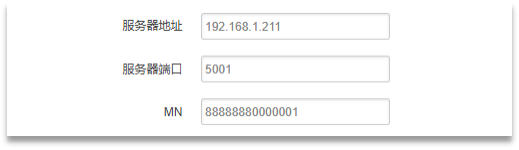

  服务器地址：指定连接服务端的地址

  服务器断开：服务端的端口

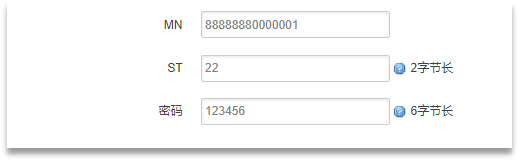

  HJ212配置

  HJ212:是由国家环保行业制定的数据传输标准协议

  MN：MN 号根据对应的不同设备下发该设备的 MN 号(必填)

  ST：ST 设备和服务端一致，2字节(必填)。

  密码：6字节长的密码(必填)。

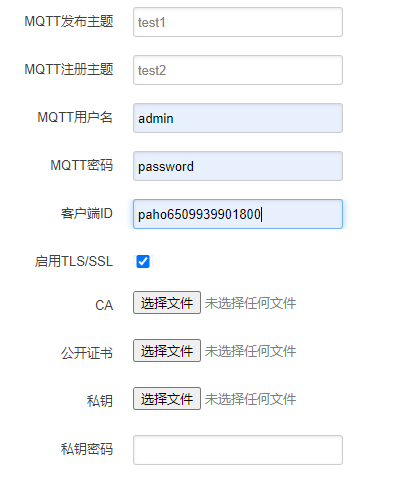

  MQTT配置

  主题：连接到一个应用程序消息的标签，该标签与服务器的订阅相匹配。服务器会将消息发送给订阅所匹配标签的每个客户端。

  MQTT用户名：连接MQTT服务端所需要的用户名

  MQTT密码：连接MQTT服务端所需要的密码

  客户端ID：唯一识别标识

  TLS/SSL：开启需要添加对应的证书

  HTTP配置

  Http URL：HTTP服务端地址，格式如上图

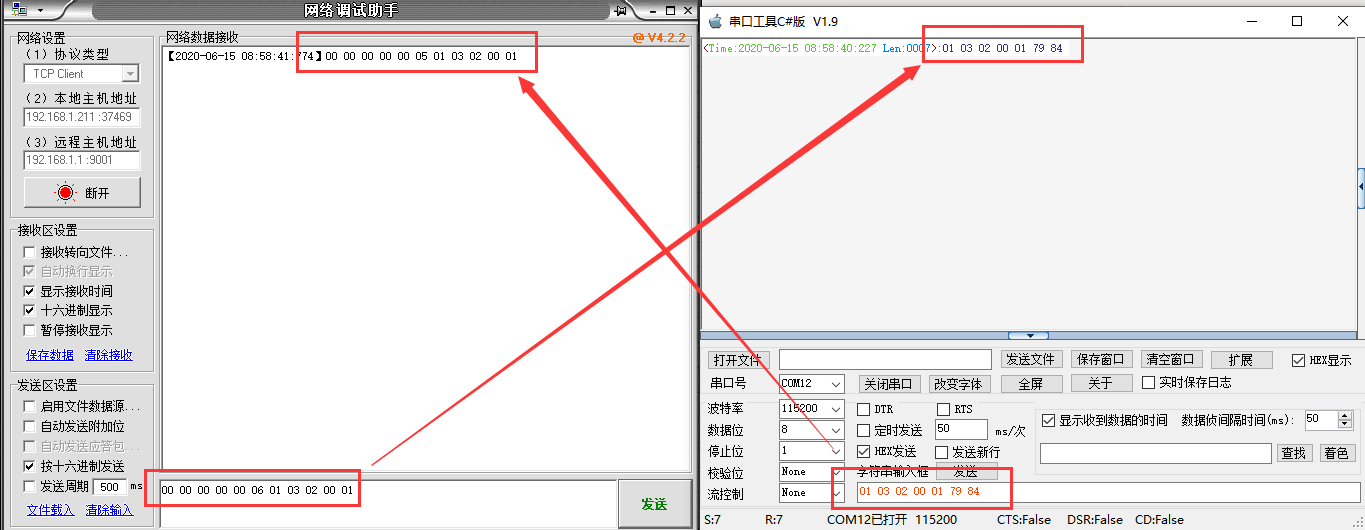

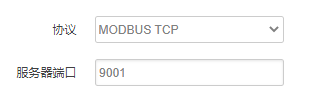

  Modbus TCP

  串口协议为Modbus TCP并侦听一个端口，调试助手作为客户端连接

  调试助手发送Modbus TCP格式16进制数据，如：97 79 00 00 00 06 04 10 00 00 00 01

  串口可以接收到16进制数据，如：04 10 00 00 00 01 01 9C

  注：串口协议需要设置为Modbus

  JSON 格式

  支持协议：TCP、UDP、MQTT、HTTP

  默认格式如下(自定义变量名和自定义变量值为空)

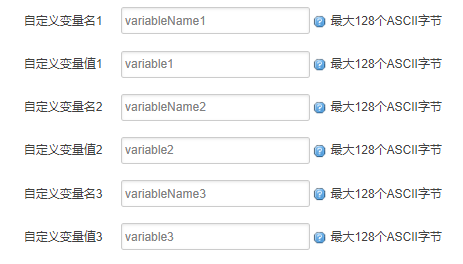

  设置自定义变量名和自定义变量值

  上报数据如下：

  HJ212格式

  需要在基础设置开启缓存并勾选分钟小时天数据

  上报格式如下：

  实时数据

  分钟数据

  小时数据

  天数据

  详细说明可以参考《污染物在线监控(监测)系统数据传输标准(HJ 212-2017代替HJ_T 212-2005)》
