modbus工业路由器TG463采集上报

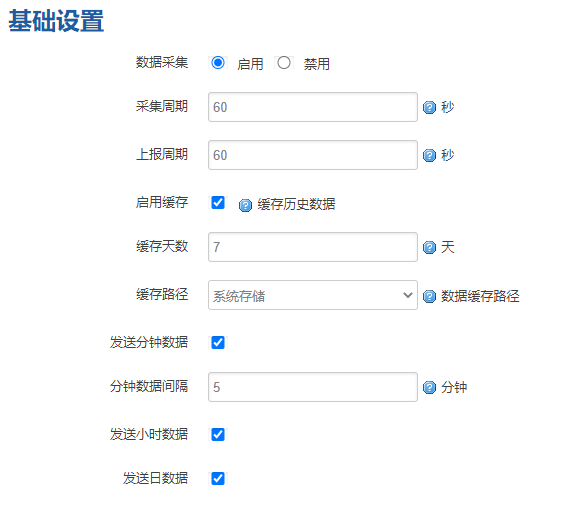

  采集周期、上报周期：默认1分钟上报实时数据，不可超过分钟数据间隔

  启用缓存：开启之后需要把服务端的缓存失败数据也勾选才能启用补传功能

  缓存天数：历史数据的保留时间，超过删除。启用后，HJ212协议下可以上报分钟、小时、天数据。

  分数据间隔：按照设置时间整分上报分钟数据，计算当前时间内实时数据最大、最小、平均值

  时数据：勾选整点上报，计算当前时间内分数据最大、最小、平均值等

  天数据：勾选0点上报，计算当天时间内时数据最大、最小、平均值等

  注：服务端上报，需要开启数据采集。

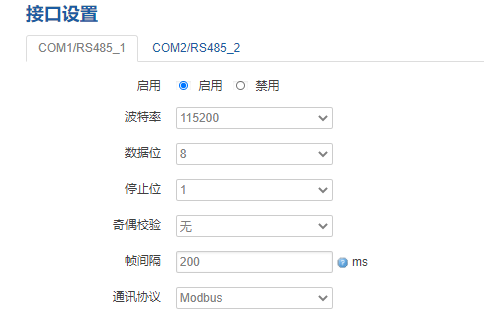

  接口设置

  波特率：目前支持的波特率有：

  数据位：数据位有 8 位，7 位两个选择，默认是 8 位

  停止位：停止位有 2 位，1 位两个选择，默认是 1 位

  奇偶校验：校验有无校验，奇校验，偶校验，默认是无校验

  通讯协议：串口数据的传输协议，目前支持Modbus采集、透传

  注：透传协议下，服务端封装类型也要选择透传，透传功能才能正常使用

  服务器地址：Modbus TCP服务端的地址

  服务器端口：Modbus TCP服务端的端口

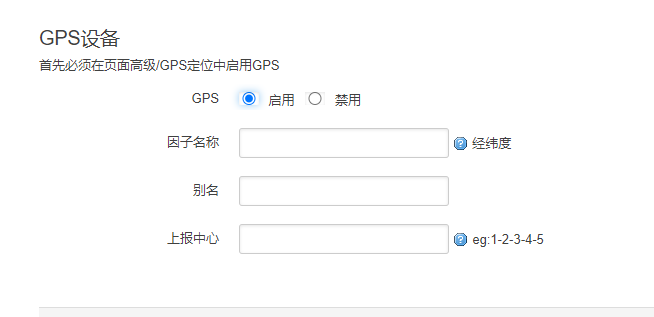

  因子名称：上报因子名称

  别名：备注

  上报中心：对应服务端1-5配置

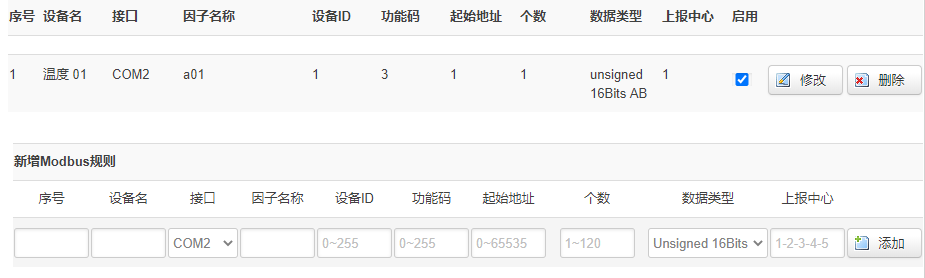

  Modbus配置

  配置Modbus指令，采集数据

  设备名：可以用来备注，中文在前字母数字在后，否则有可能出现乱码

  接口：选择已开启的接口，未开启的接口不会显示

  因子名称：上报的数据名称，字母在前数字在后，如：a01

  设备ID：Modbus 设备ID，0-255(10进制)

  功能码：一般为03功能码，读取寄存器数据，1-255(10进制)

  起始地址：寄存器起始地址，0-255(10进制)

  个数：寄存器数据个数，0-255(10进制)

  数据类型：用来解析寄存器数据值，A为低字节(DCBA)

  上报中心：对应服务端1-5配置

  点击添加按钮

  当前采集指令为(16进制)：

  01 03 00 01 00 01 D5 CA

  设备ID 功能码 寄存器起始地址 寄存器个数 校验码

  回复指令为(16进制)：

  01 03 02 00 1C B9 8D

  设备ID 功能码 数据字节个数 两个字节数据校验码

  00 1C (16进制) = 28(10进制)

  B A ← A为低字节 如按AB数据类型，则数据为 1C 00 = 7168

  (温度采集数据)a01=28

  修改：可以修改当前配置

  删除：删除当前配置

  单位：当前单位仅作备注，可以不配置

  运算符：对当前采集到的数据进行加减乘除

  运算数：将当前数据带入操作符中对采集到的数据进行计算

  精度：上报数据的小数点位数

  注：可配置多个因子，但是因子数量要和寄存器个数以及数据类型对应，否则不生效。
