工业5G路由器配置

时间：2021-06-04 13:32:38来源：本站原创

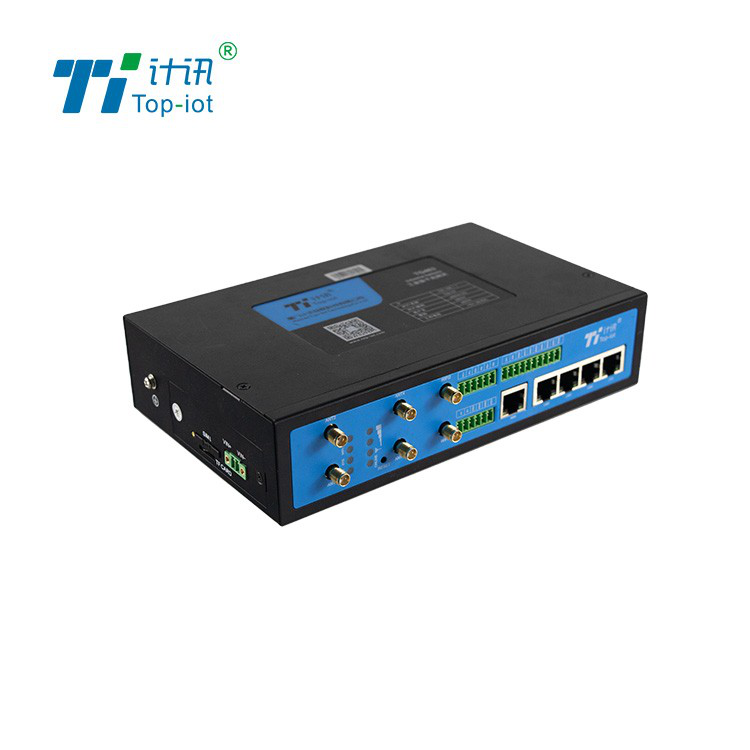

工业5G路由器TG463，双频千兆工业级路由器，支持双模双卡全网通5G/4G/3G;采用高性能的工业级32位通信处理器和工业级无线模块，三级看门狗检测机制，工业级设计保护等级IP30，防潮防雷防电磁干扰，金融级加密技术，数据传输稳定可靠;支持主流云平台对接，支持PLC远程控制管理，广泛应用于智慧工业、医疗、交通、城市等领域的远程监控、远程管理、数据采集场景，提供高速率、低时延、广覆盖的传输网络。

工业5G路由器

工业5G路由器TG463配置

硬件系统：

硬件系统
CPU	工业级32位通信处理器
FLASH	32MB（可扩展至128MB）
SDRAM	256MB

产品接口：

描述	说明
电源接口：
标准电源	DC 12V/1.5A
供电范围	DC 5~35V
内置电源反相保护和过压保护。
ADC接口
负载能力	3路ADC输入接口 12位AD,支持4-20mA电流信号输入，可选0-5V电压信号输入
功能说明	用于模拟信号采集
继电器接口
负载能力	3路继电器输出接口最大切换电压：30VDC/250VAC 最大切换电流：5A
功能说明	控制外设供电
DI接口
输入范围	2路开关量输入接口（光隔离）逻辑0：湿节点0-3VDC，或干节点导通逻辑1：湿节点5-30VDC，或干节点断开
功能说明	用于检测外设状态
RS232接口
功能说明	标准RS232接口，内置8KV ESD保护
RS485接口
功能说明	标准RS485接口，内置15KV ESD保护
以太网接口
接口说明	1个10/100/1000M以太网WAN口（RJ45插座），4个10/100/1000M以太网LAN口（RJ45插座），其中支持 4 个 POE 供电(可选)，自适应MDI/MDIX，内置1.5KV电磁隔离保护
TF卡接口
接口说明	1个TF卡接口，可接TF存数据
受控输出电源接口
接口说明	2路受控输出电源接口，标准输出电压值与设备供电电压相同
其他：
指示灯	具有PWR、SYS、ONLINE、WIFI、ALARM等信号指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
无线WiFi
标准及频段	2.4G WIFI支持IEEE802.11b/g/n标准 5.8G WIFI 支持IEEE802.11ac标准(非标配，可选配置)
理论带宽	IEEE802.11b/g：最高速率达54Mbps EEE802.11n：最高速率达300Mbps EEE802.11ac：最高速率达1.7Gbps
安全加密	支持WEP、WPA、WPA2等多种加密方式
发射功率	21.5dBm（11g），26dBm（11b）
接收灵敏度	<-72dBm@54Mpbs

产品特性：

描述			说明
环境条件
工作温度范围：-40~+75ºC			存储温度范围：-40～+80ºC
相对湿度范围：93%±3%			无凝结
工作状态			功耗
待机功耗			451～509mA@12VDC
通信功耗			483～625mA@12VDC
抗干扰能力：
抗干扰类型	级别	电压/电流波形			值
工频磁场	3	连续正弦波			30A/m
阻尼振荡磁场	3	连续正弦波			30A/m
脉冲磁场	3	脉冲			100A/m
辐射电磁场	3	80MHz~1000MHz连续波			10V/m
3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备。
防护等级：
防护等级IP30，外壳和系统安全隔离				特别适合工控现场应用
可靠性：
平均无故障工作时间(MTBF)不低于100000h
EMC各项等级指标达3级
采用NTP技术，内置RTC
SIM/UIM卡接口内置15KV ESD保护

物理特性

项目	内容
外壳	金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	20612748.3mm (不包括天线和安装件)
