工业路由器怎么连接端口-TR321

时间:2020-12-10 10:20:08来源:本站原创

  

5g以及4g工业路由器怎么连接端口?下面以计讯物联工业路由器TR321为例,连接接口详细步骤如下:

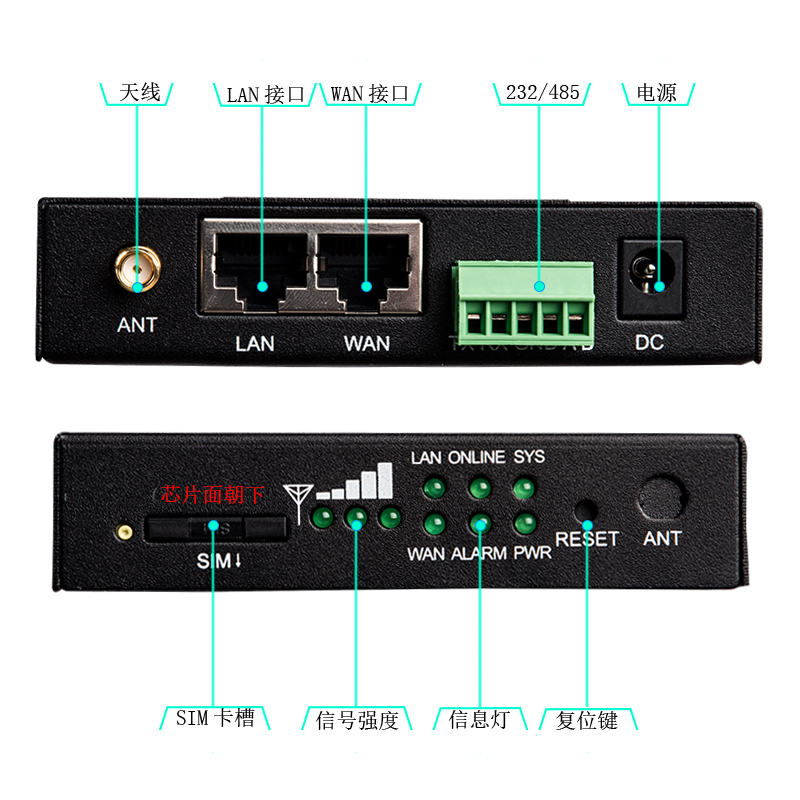

工业路由器怎么连接端口

  串口连接:

  本路由器自带一个RS232和和一个RS485串口(非标配),此串口可用于路由器固件升级、系统日志查看、串口DTU功能等应用。

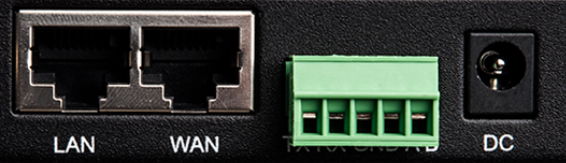

  TR321串口采用工业级端子接口,标配串口线为一端剥线,一端DB9母头,其线序定义定义如下:

工业路由器怎么连接端口

RS232线(一端为DB9母头):

线材颜色

对应DB9母头管脚

对应路由器(1:靠近网线,5:靠近电源

蓝色

2(RX)

1

棕色

3(TX)

2

黑色

5(GND)

3



RS485线:

线材颜色

对应路由器

4(A)

5(B)







  计讯物联工业路由器TR321,支持5G4G并往下兼容EDGECDMA 1XGPRS网络,小体积低功率,支持RS232/RS485接口,专有阻抗匹配电路设计和高增益天线,信号接收灵敏度及搜索能力强,采用三级看门狗检测机制,PPP层心跳、ICMP探测、TCP心跳链路检测机制掉线重连,数据传输稳定可靠。
