遥测终端RTU包装内容以及安装接口说明
开箱
为了安全运输,设备通常需要合理的包装,当您开箱时请保管好包装材料,以便日后需要转运时使用。计讯物联遥测终端RTU包装内具有如下部分:
设备主机 1台(根据用户订货情况包装)
车载天线(SMA阳头) 1根
12VDC/1.5A电源 适配器1个(选配)
RS232三芯线 1条(选配)
300万像素串口摄像头1个(选配)
接线端子12 PIN 4个、10 PIN 2个、4 PIN 1个
保修卡
合格证

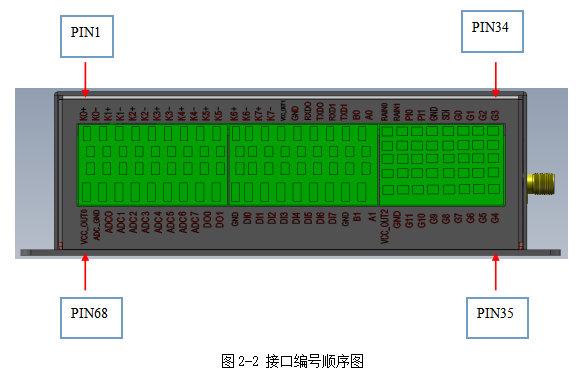

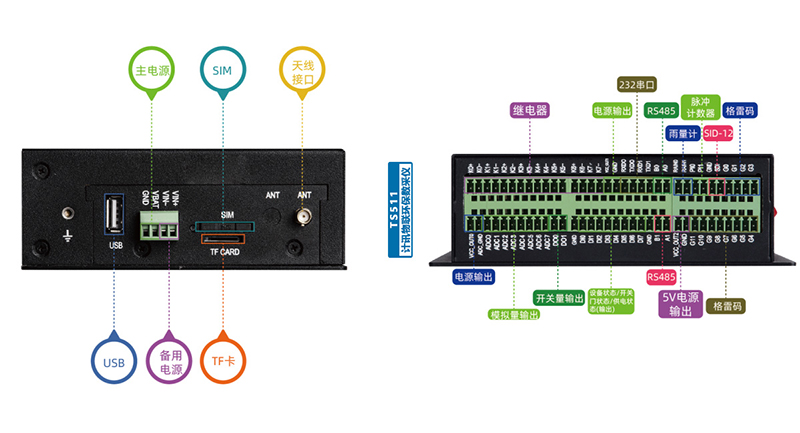

计讯物联遥测RTU各个接口信号以及定义说明如下:
信号定义:
接口编号 |
功能分类 |
接口名称 |
默认功能 |
说明 |
|
1 |
继电器输出 |
K0+ |
第0路常开继电器输出 |
8路继电器输出 |
|
2 |
K0- |
第0路常开继电器输出 |
|||
3 |
K1+ |
第1路常开继电器输出 |
|||
4 |
K1- |
第1路常开继电器输出 |
|||
5 |
K2+ |
第2路常开继电器输出 |
|||
6 |
K2- |
第2路常开继电器输出 |
|||
7 |
K3+ |
第3路常开继电器输出 |
|||
8 |
K3- |
第3路常开继电器输出 |
|||
9 |
K4+ |
第4路常开继电器输出 |
|||
10 |
K4- |
第4路常开继电器输出 |
|||
11 |
K5+ |
第5路常开继电器输出 |
|||
12 |
K5- |
第5路常开继电器输出 |
|||
13 |
K6+ |
第6路常开继电器输出 |
|||
14 |
K6- |
第6路常开继电器输出 |
|||
15 |
K7+ |
第7路常开继电器输出 |
|||
16 |
K7- |
第7路常开继电器输出 |
|||
|
|||||
17 |
RS232
|
VCC_RS232 |
RS232电源 |
2路RS232接口 默认波特率115200 |
|
18 |
GND |
RS232地 |
|||
19 |
RXD0 |
第0路RS232接收 |
|||
20 |
TXD0 |
第0路RS232发送 |
|||
21 |
RXD1 |
第1路RS232接收 |
|||
22 |
TXD1 |
第1路RS232发送 |
|||
|
|||||
23 |
RS485-1 |
B0 |
RS485-0 通讯接口B |
RS485接口 默认波特率115200 |
|
24 |
A0 |
RS485-0 通讯接口A |
|||
|
|||||
25 |
雨量/脉冲 |
RAIN0 |
第0路雨量计输入 |
雨量计输入低电平输入计数,脉冲输入高电平(大于2V)输入计数 |
|
26 |
RAIN1 |
第1路雨量计输入 |
|||
27 |
PI0 |
第0路脉冲输入 |
|||
28 |
PI1 |
第1路脉冲输入 |
|||
29 |
GND |
地 |
|||
|
|||||
30 |
SDI12 |
SDI |
SDI信号 |
SDI信号(预留) |
|
|
|||||
31 |
格雷码
|
G0 |
格雷码0位 |
12位格雷码接口
|
|
32 |
G1 |
格雷码1位 |
|||
33 |
G2 |
格雷码2位 |
|||
34 |
G3 |
格雷码3位 |
|||
35 |
G4 |
格雷码4位 |
|||
36 |
G5 |
格雷码5位 |
|||
37 |
G6 |
格雷码6位 |
|||
38 |
G7 |
格雷码7位 |
|||
39 |
G8 |
格雷码8位 |
|||
40 |
G9 |
格雷码9位 |
|||
41 |
G10 |
格雷码10位 |
|||
42 |
G11 |
格雷码11位 |
|||
43 |
GND |
地 |
|||
44 |
VCC_GAY |
格雷码电源 |
|||
|
|||||
45 |
RS485-2 |
B1 |
RS485-2 通讯接口B |
RS485接口 默认波特率115200 |
|
46 |
A1 |
RS485-2 通讯接口A |
|||
|
|||||
47 |
开关量输入 |
GND |
地 |
8路开关量输入 |
|
48 |
DI7 |
第7路开关量输入 |
|||
49 |
DI6 |
第6路开关量输入 |
|||
50 |
DI5 |
第5路开关量输入 |
|||
51 |
DI4 |
第4路开关量输入 |
|||
52 |
DI3 |
第3路开关量输入 |
|||
53 |
DI2 |
第2路开关量输入 |
