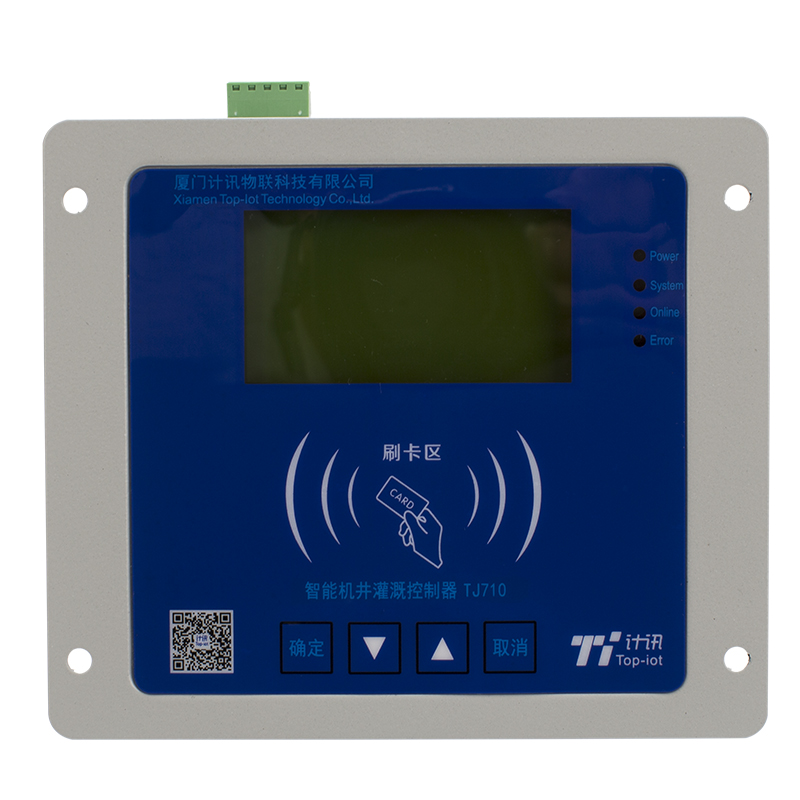

机井灌溉控制器接口线缆安装使用说明
本文针对计讯物联机井灌溉控制器TJ710的接口线缆安装进行说明,重点说明了各个接口的含义,让用户可以清楚明晰线缆安装的、使用。
天线及SIM卡安装:
设备天线接口为SMA阴头插座。将配套天线的SMA阳头旋到设备天线接口上,并确保旋紧,以免影响信号质量。
安装或取出SIM卡时,先用尖状物插入SIM卡座右侧小黄点,SIM卡套即可弹出。安装SIM卡时,先将SIM卡放入卡套,并确保SIM卡的金属接触面朝外,再将SIM卡套插入抽屉中,并确保插到位。
接口信号定义说明:
计讯物联TJ710机井灌溉控制器接口正面从右到左:
接口编号 |
功能分类 |
接口名称 |
默认功能 |
说明 |
1 |
电源 |
VIN- |
设备电源输入负极 |
设备电源输入 |
2 |
VIN+ |
设备电源输入正极 |
||
3 |
|
NC |
|
|
4 |
备份电源 |
GNG |
地 |
外接备份电源,可以接太阳能12V蓄电池,市电断电后切换到蓄电池供电 |
5 |
VBAT |
电源 |
||
6 |
继电器 |
K3+ |
继电器输入(常开) |
继电器接口 |
7 |
K3- |
继电器输出(常开) |
||
8 |
K2+ |
继电器输入(常闭) |
||
9 |
K2- |
继电器输出(常闭) |
||
10 |
K1+ |
继电器输入(常开) |
||
11 |
K1- |
继电器输出(常开) |
||
12 |
NC |
继电器输出(常开) |
||
13 |
K0+ |
继电器输入(COM端) |
||
14 |
K0- |
继电器输出(常闭) |
||
15 |
RS232 |
VCC-RS232 |
电源 |
电源输出,和设备供电电压一致,默认12V,额定输出电流0.5A |
16 |
GND |
地 |
||
17 |
TX0 |
RS232数据发送 |
第一路RS232 |
|
18 |
RX0 |
RS232数据接收 |
||
19 |
TX1 |
RS232数据发送 |
第二路RS232 |
|
20 |
RX1 |
RS232数据接收 |
||
21 |
RS485 |
VCC-RS485 |
电源 |
电源输出,和设备供电电压一致,默认12V,,额定输出电流0.5A |
22 |
GND |
地 |
||
23 |
B0 |
485-0通讯接口B |
第一路RS485 |
|
24 |
A0 |
485-0通讯接口A |
||
25 |
B1 |
485-1通讯接口B |
第一路RS485 |
|
26 |
A1 |
485-1通讯接口A |
||
27 |
|
SPK- |
黑线 |
喇叭 |
28 |
|
SPK+ |
红线 |
|
29 |
|
GND |
地 |
|
30 |
四路模拟量 |
AI3 |
第四路模拟量输入 |
4-20mA 模拟量输入 |
31 |
AI2 |
第三路模拟量输入 |
||
32 |
AI1 |
第二路模拟量输入 |
||
33 |
AI0 |
第一路模拟量输入 |
||
34 |
|
GND |
模拟量输入共地'- |
电源输出,和设备供电电压一致,默认12V,,额定输出电流0.5A |
35 |
|
VCC-ADC |
电源 |
|
36 |
DI |
DI3 |
第四路数字量输入 |
数字量输入 |
37 |
DI2 |
第三路数字量输入 |
||
38 |
DI1 |
第二路数字量输入 |
||
39 |
DI0 |
第一路数字量输入 |
||
40 |
|
GND |
数字量输入地- |
电源输出,和设备供电电压一致,默认3.3V,额定输出电流0.5A |
41 |
|
VCC-DI |
电源 |
|
42 |
计数器 |
PI3 |
脉冲计数器 |
脉冲计数器 |
43 |
PI2 |
脉冲计数器 |
||
44 |
PI1 |
脉冲计数器 |
||
45 |
PI0 |
脉冲计数器 |
||
46 |
|
GND |
地 |
电源输出,和设备供电电压一致,默认5V,额定输出电流0.5A |
47 |
|
VCC-PI |
电源 |
安装电缆:
计讯物联TJ710机井灌溉控制器采用工业级端子接口,建议使用的电源线和数据线材为28-16AWG。标配电源和数据线说明如下:
电源(输出12VDC/1.5A):
线材颜色 |
电源极性 |
黑白相间 |
正极 |
黑色 |
负极 |
RS232线
线材颜色 |
对应DB9母头管脚 |
黑 |
GND |
棕 |
TX |
蓝 |
RX |
