小型水库动态监管预警系统-雨水情+坝体安全解决方案
时间:2022-04-19本站原创

  

  小型水库动态监管预警系统,实现水库雨水情、坝体安全动态监管预警,依托物联网感知技术、无线通信技术、云计算大数据,实现云平台远程实时监测水库水位、降雨量、图像监控、坝体安全(渗压、位移),异常情况预警广播及时反馈,保障水库拦洪蓄水调节水流能力及城市水利系统平衡。

  

小型水库动态监管预警系统雨水情坝体安全解决方案



  小型水库动态监管预警系统



  主要监测

  水位、雨量、视频图像、位移、渗流(或量水堰)等几个方面。



  系统设备

  水文类仪器:水位计、雨量计、量水堰计、水质检测;

  气象类仪器:气压、温度、湿度、风速、风向;

  图像类仪器:接入摄像头和采集图片;

  采集通信终端:水利遥测终端RTU、GNSS接收机



  除上述之外,计讯物联小型水库动态监管预警系统具备扩展功能,可以扩展接入所需坝体安全监测设备(大坝安全仪器——位移、沉降、倾斜、渗流、扬压力、裂缝、测缝、应力、应变等数十类监测仪器)



   \

  系统软件

  云平台+现场监测仪器+智能监测终端,计讯物联小型水库动态监管预警系统具备离线采集、远程监测、实时监测、在线监测、数据存储、统计分析、自动预警等功能;测量数据自动采集、数据定时离线采集、在线实时采集、设定定时自报、雨量自报、水位自报;视频图像传输,视频与数据字符双重叠加;多方式实时监控,监控屏、pc、移动、app;系统异常自动告警远程广播。

  

小型水库动态监管预警系统雨水情坝体安全解决方案



  适用范围

  全国各类小(1)水库和小(2)水库工程(100万立方<蓄水量≤1000万立方,10万立方<蓄水量≤100万立方)。



  水库动态监管预警监测终端

  





  水利遥测终端机RTU规约标准

  SLT 180-1996 水文自动测报系统设备遥测终端机

  SLT 102-1995 水文自动测报系统设备基本技术条件

  SL61-2003 水文自动测报系统技术规范

  SZY203-2012 水资源监测设备技术要求

  SZY205-2012 水资源监测设备质量检验

  《水文监测数据通信规约》

  《水资源监测数据传输规约》



  水利遥测终端机RTU功能

  l 通信方式多样不受限,支持GPRS/4G无线蜂窝网络、短信、RS232/RS485,可选NB-IOT、北斗等通信方式。

  

水库监测终端TY511



  l 接口丰富,设备传感器等接入不受限,配有RS232接口、RS485接口、I2C接口、TTL电平串口、开关量、 模拟量、继电器输出、电源输出(外设供电)等,支持流量计、水位计、水质分析仪、雨量计、气象要素传感器、工业串口摄像机等仪器。

  l 支持视频数据采集上传,支持数据字符与视频叠加功能,并且能够实现图片抓拍。

  l 接收平台下发指令,并可远程控制现场设备,支持供电状态检测,实时了解设备供电情况。

  

水库监测终端TY910



  l 数据定时采集主动上报,支持多中心通信,可同时与多个后台服务器进行通信,监控数据可同时上报省、市、县级水文管理平台。

  l 可选提供通信中心入库的方式接入第三方平台或定制第三方协议,支持国内主流组态软件:组态王、三维力控、易控等组态厂家。

  

水库监测终端TY910



  l 运行标准Linux 智能操作系统,可以开放二次开发功能。

  l 支持本地网口或WiFi接入和远程接入方式对设备维护、管理、升级。

  l 支持断电、断网续传和数据自动补发功能,保证数据完整性。

  l 本地数据存储、历史数据导出。

  l 支持市电或太阳能供电。

  l 可内置高精度的GPS模块,能够实时上报站点位置信息(可选配功能)。

  l 工业级设计,经过EMC测试,耐高低温-35℃至75℃,宽压5V-35V,防潮、防雷、防电磁干扰,运行稳定可靠。

  l 三级看门狗检测机制、PPP层心跳、KeepAlive、TCP心跳链路检测机制,网络故障自动恢复、掉线自动重连,保证设备在线。

  

水库监测终端TY501

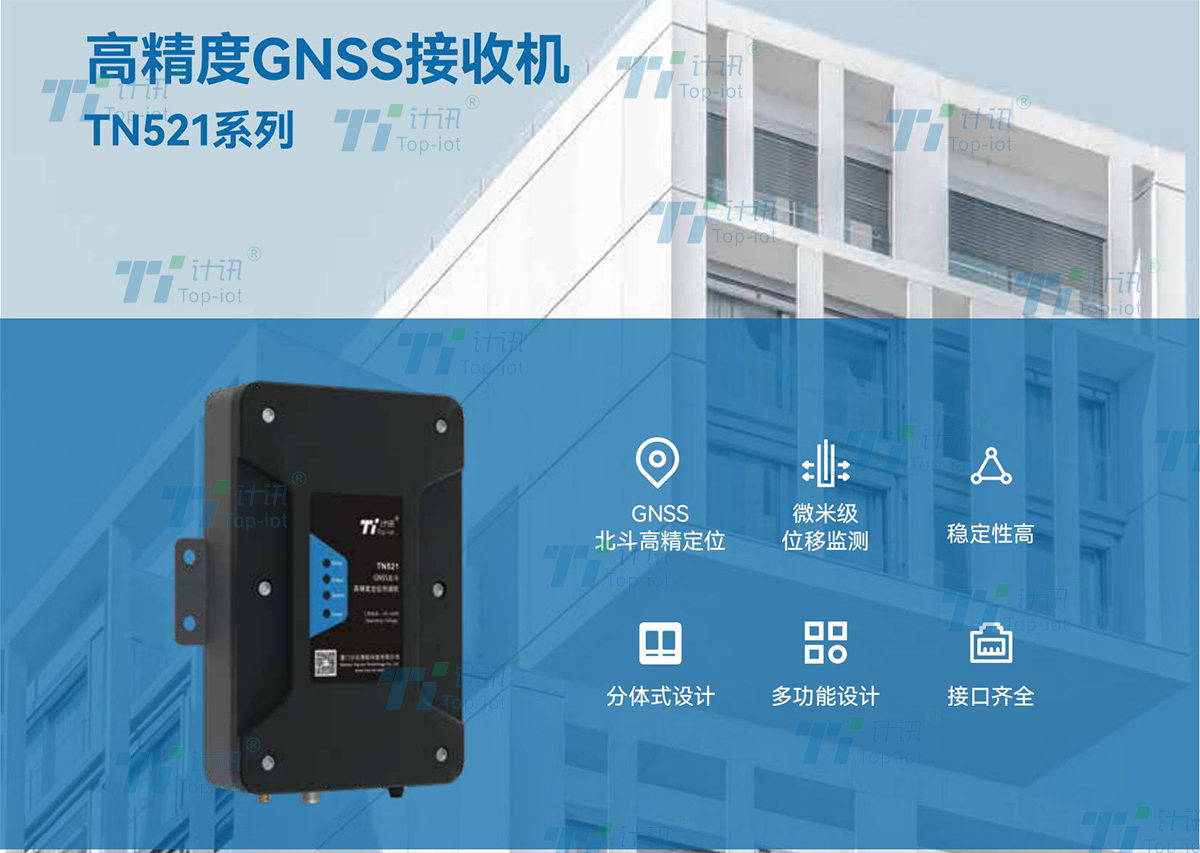

 GNSS接收机
