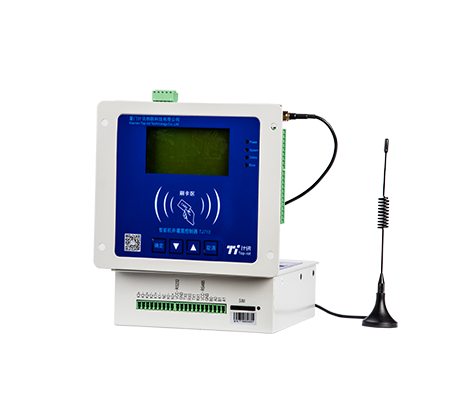

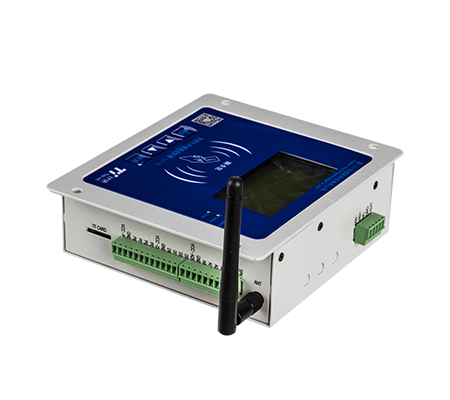

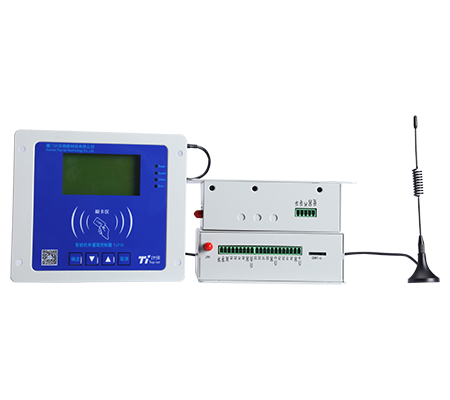

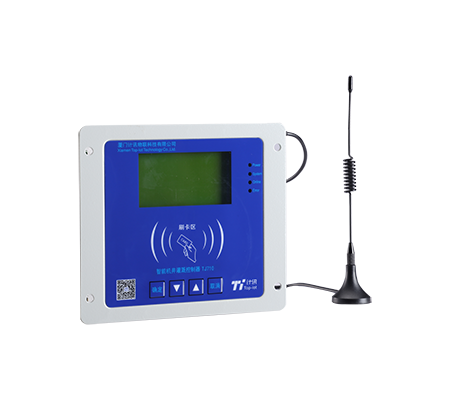

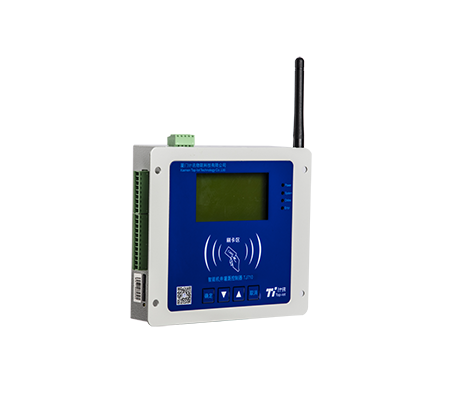

智能机井灌溉控制器 | TJ710

机井控制器井电双控水价改革精准计费

智能机井控制器是新型智能机控制系统（智能农业灌溉系统）的核心设备，可以嵌入到智能机井柜、智能机房以及原有启动柜，对机井进行监控，实现了用水需刷卡、远程监控等功能。

产品介绍技术参数选型指南典型应用产品尺寸资料下载样机申请

TJ710系列智能机井控制器是新型智能机控制系统的核心设备，它可以嵌入到智能机井柜、智能机房以及原有启动柜，对机井进行监控，实现了用水需刷卡、远程监控等功能。

应用广泛

成功应用于甘肃、内蒙、黑龙江、河南、河北累计用量22000套。

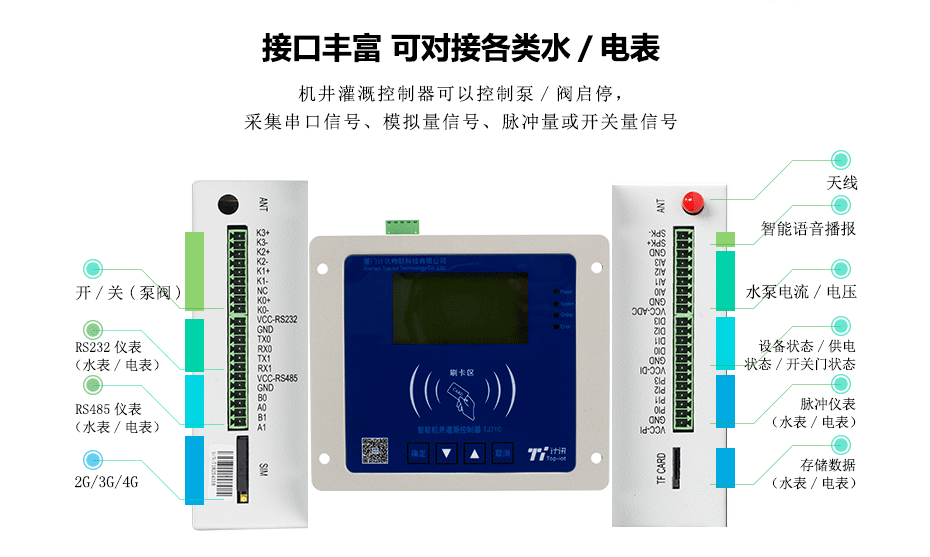

接口丰富，可对接各类水/电表

机井灌溉控制器可以控制泵/阀启停（D0），采集串口信号（RS485/RS232）、模拟量信号（AI）、脉冲量或开关量信号（PI/DI）。

产品功能

IC卡取水：语音提醒即刷机用；NFC技术：数据安全杜绝误刷；水、电、时间三种计量：多卡操控水、电、时间精准计量；精准采集：水表信息的精确采集、电表数据精确采集；智能检测：余额不足、监测数据异常、故障信息实时报警。

极速网络全面覆盖

支持中国电信、联通、移动4G/3G；可兼容NB-IOT、CDMA 及GPRS等网络。

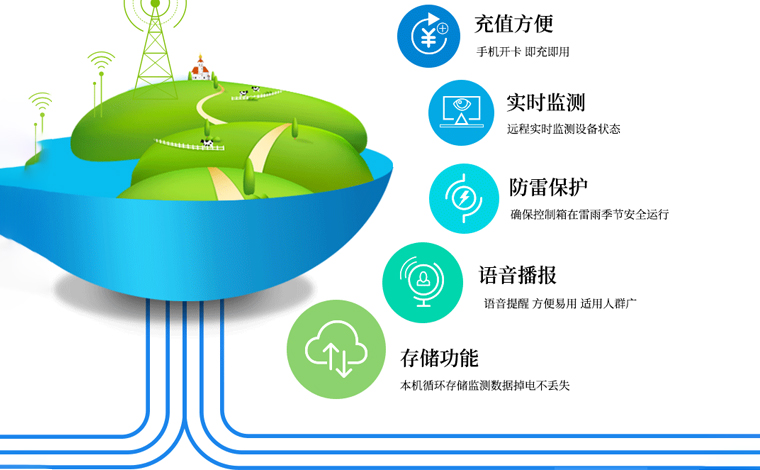

产品优势

NFC技术：无线读卡、防复制、防消磁、防水防潮；充值方便：手机开卡即充即用；存储功能：本机循环存储监测数据，掉电不丢失；语音播报：语音提醒方便易用适用人群广；实时监测：远程实时监测设备状态；防雷保护:确保控制箱在雷雨季节安全运行。

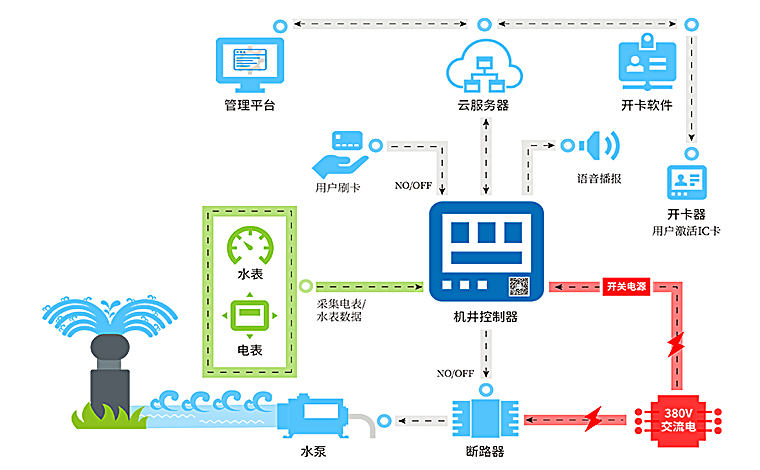

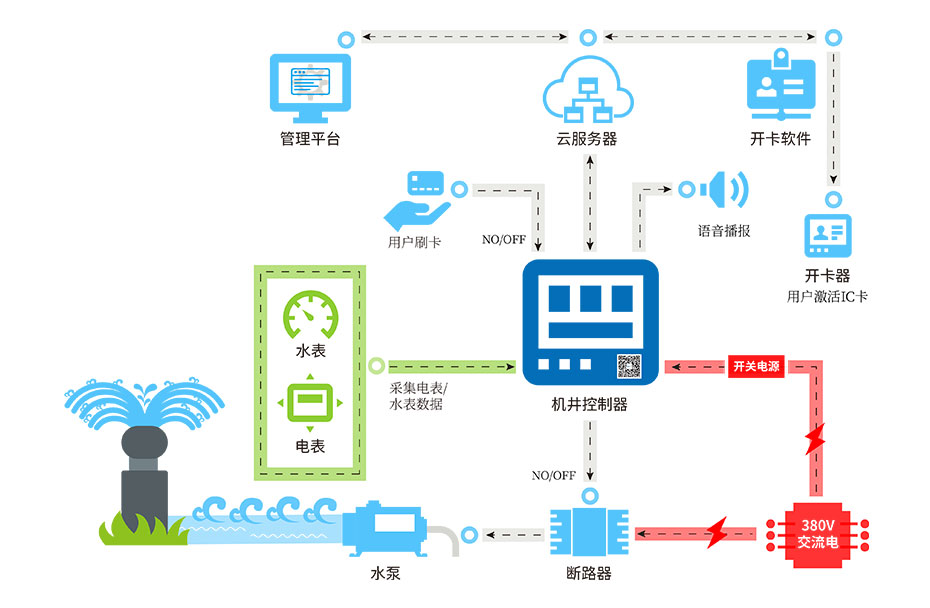

系统拓补图

产品安装

分享到

技术参数

产品接口

描述	说明
电源接口：
标准电源	DC 12V/1.5A
供电范围	DC 10-28V 或AC 10-24V，建议DC 12V
内置电源反相保护和过压保护。
开关量输入（4路）：
输入范围	低电平：湿节点0-3VDC，或干节点导通高电平：湿节点5-30VDC，或干节点断开
用途	可以检测接触器、空开状态和箱体门状态等
内置光隔离
继电器（4路）：
1路主继电器	最大切换电压：30VDC/250VAC 最大切换电流：10A 可以直接接接触器或空开默认常闭,可接常开
3路辅继电器	最大切换电压：30VDC/250VAC 最大切换电流：5A 可以直接接触器、空开和箱体门锁等默认1路常闭,2路常开
脉冲输入（4路）：
输入范围	低电平：0-2VDC 高电平：2-12VDC
用途	单脉冲（单触点）水表和电表三脉冲（双触点）水表和电表双脉冲（双触点）水表和电表
模拟量输入（4路）：
电压范围	可选0-5VDC
电流范围	默认4-20mA
用途	采集水位传感器和压力传感器等
RS232（2路）/RS485（2路）：
串口速率	300~230400bits/s
数据位	5、6、7、8位
停止位	1、1.5、2位
校验	无、偶、奇、SPACE及MARK校验
用途	接超声波水表和智能电表等
内置15KV ESD保护
电源输出（4路）：支持给传感器供电
VCC_ADC	12V/ 0.5A
VCC_PI	5V /0.1A
VCC_DI	3.3V /0.5A
VCC_RS232	12V/0.5A
VCC_RS485	12V/0.5A
NFC读头：
1.支持符合ISO/IEC14443.2 的TYPE-A 协议标准的非接触式IC 卡 2.读卡距离<=5cm
LCD液晶屏：
LCD蓝绿屏幕，128*64点阵，有背光灯。在阳关下显示清晰
按键：
4个按键，分别是确定，上翻，下翻和取消
指示灯：
具有系统、告警、在线指示灯
天线：
标准SMA阴头天线接口，特性阻抗50欧

产品特性

描述			说明
环境条件：
工作温度范围			-40~+85℃
相对湿度范围			≤95%无凝结
工作功耗：
工作状态			1.9W
说明：12V电源，电流100~135mA
待机状态			1.02W
说明：12V电源，电流85mA
抗干扰能力：
抗干扰类型	级别	电压/电流波形		值
工频磁场	3	连续正弦波		30A/m
阻尼振荡磁场	3	连续正弦波		30A/m
脉冲磁场	3	脉冲		100A/m
辐射电磁场	3	80MHz~1000MHz连续波		10V/m
3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备。

选型指南

产品选型

产品类型

无线参数

TJ710-G

GPRS

机井控制器

支持EGSM900/GSM1800MHz 双频，

可选GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10，可选 class 12

TJ710-C

CDMA

机井控制器

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频，450MHz单频

TJ710-W

WCDMA

机井控制器

支持 UMTS/WCDMA/HSDPA

/HSUPA/HSPA+ 850/1900/2100MHz三频

可选850/900/1900/2100MHz四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TJ710-T

TD-SCDMA

机井控制器

支持TD-SCDMA/HSDPA

/HSUPA 1880-1920/2010-2025MHz 双频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TJ710-E

EVDO

机井控制器

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频， 450MHz 单频， RevB 800/1900MHz 支持IS-95 A/B 和 CDMA2000 1xRTT 无线网络

TJ710-LT

LTE/TD-SCDMA

机井控制器

支持 TD-LTE 2600/2300MHz

DC-HSPA+/HSPA+/HSUPA/HSDPA/

UMTS 2100/900MHz

GSM 850/900/1800/1900MHz

TJ710-LF

LTE/WCDMA

机井控制器

支持 FDD-LTE 2600/2100/1800/900/800MHz，

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12

TJ710-A

TDD/FDD

机井控制器

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

典型应用


农田应用：可应用于农田，可广泛的应用于山地农田、平原、梯田等不同地势的农田系统。为农田管理提供了灌溉便捷，能有效的节约水资源的利用。	果园应用：机井灌溉控制器可以根据不同果树品种进行水量及灌溉方式调节，能更全面的覆盖果树范围。提高水资源的利用率及灌溉效果。	园林应用：可应用于园林，可以根据不同的花卉品种进行水量、灌溉周期调节。能有效的节约人工成本及精准控制灌溉量。

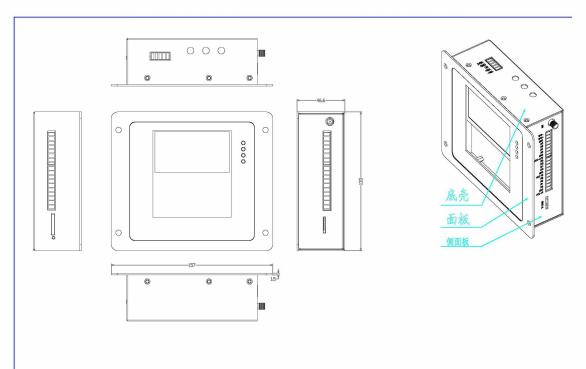

产品尺寸
